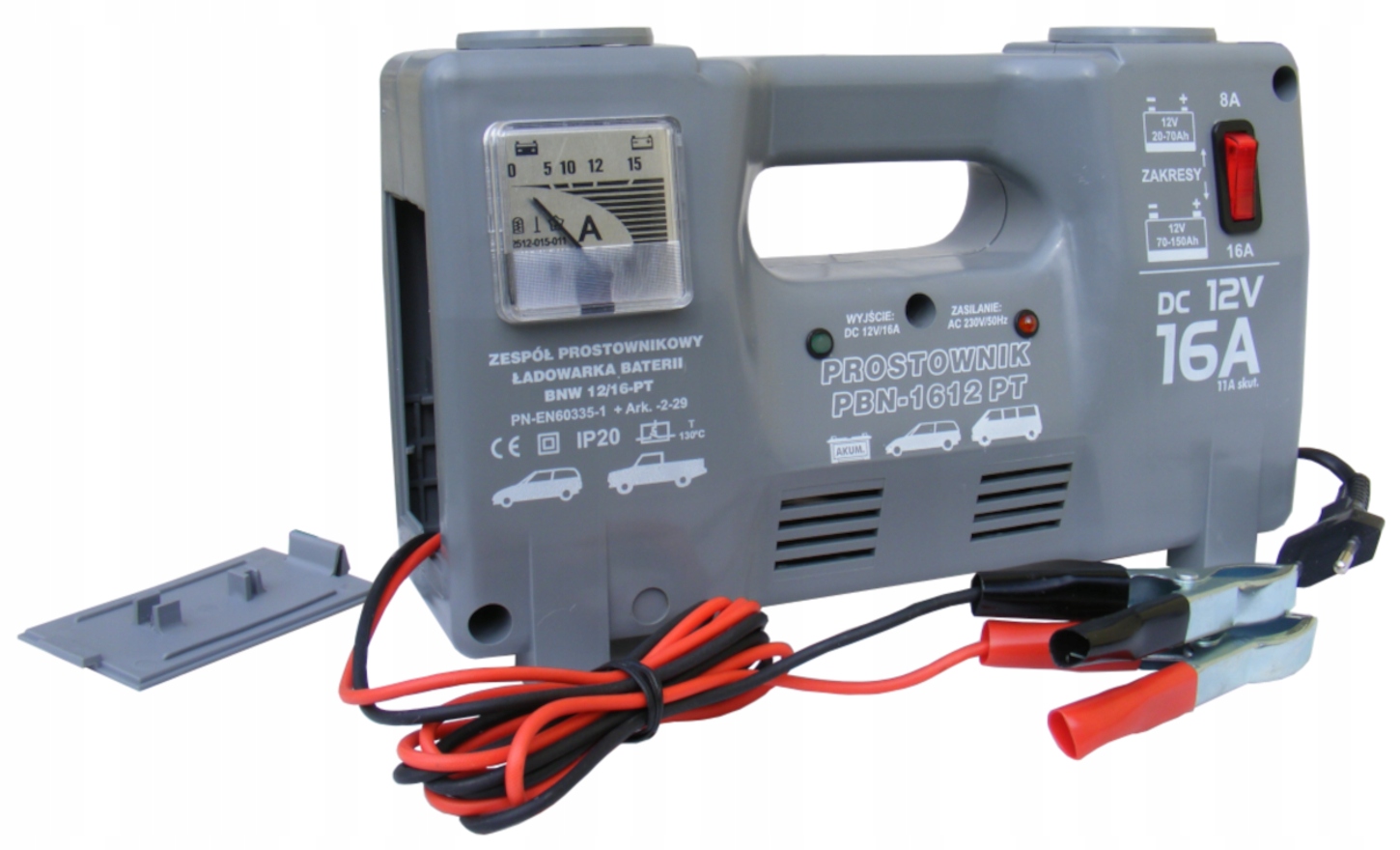

Выпрямитель-зарядное устройство ПБН 1612 (тепловая защита, переключаемый диапазон тока)

Использование по назначению:

Зарядка аккумуляторов 12 В емкостью от 20 Ач до 150 Ач , используемых в легковых автомобилях, грузовых фургонах. и т. д. Способ зарядки по характеристике «W» - постоянное напряжение с уменьшающимся током, т.е. зарядный ток уменьшается по мере увеличения уровня заряда аккумулятора.

Конструктивные особенности и характеристики безопасности:

Корпус выпрямителя изготовлен из пластика (ПП с переработанным пластиком).

Использовался эффективный и долговечный трансформатор на фитинге EI. Обмотки катушек трансформатора изготовлены из медной проволоки. Охлаждение системы выпрямителя на алюминиевых радиаторах.

Выпрямительный трансформатор имеет тепловую защиту, которая защищает обмотку катушки трансформатора от чрезмерного нагрева и, следовательно, от повреждения.

Переключатель диапазонов 8А-16А позволяет регулировать зарядный ток в зависимости от емкости заряжаемого аккумулятора, например: аккумулятор емкостью 50Ач – зарядка в режиме «8А». ", аккумулятор емкостью 100Ач - зарядка в диапазоне "16А",

Выпрямитель имеет наклонный индикатор зарядного тока (амперметр), позволяющий осуществлять постоянный контроль за процессом заряда аккумулятора.

Перегрузочную устойчивость обеспечивает сменный предохранитель, установленный на выходном кабеле.

Выходное напряжение и источник питания 230 В/50 Гц отображаются с помощью светодиода.

Шнур питания длиной около 1,5 м.

Выходные кабели (черный и красный), длиной около 1,5 м, с зажимами типа «крокодил».

Технические данные

• Напряжение питания: 230 В/50 Гц
• Выходное напряжение постоянного тока: 12 В
• Номинальный зарядный ток: 16 А
• Емкость аккумулятора для диапазона 8А: 20–70 Ач
• Емкость аккумулятора для диапазона 16А: 70-150Ач
• Диапазоны переключаемого тока: 8А-16А
• Класс IP: 20
• Габаритные размеры (ширина х высота х длина): 262 х 160 х 85 мм
• Вес: 2,7 кг

Выпрямитель изготовлен на нашем заводе, расположенном в Зомбковице-Слёнске (Нижняя Силезия).

Производство в основном основано на собственных комплектующих, в том числе: трансформаторной арматуре, корпусах трансформаторов и корпусах выпрямителей. Мы сами наматываем катушки трансформаторов, собираем готовые трансформаторы, собираем печатные схемы и на завершающем этапе собираем готовое изделие.

Многолетний опыт производства и использование собственного оборудования позволяют нам поддерживать высокое качество нашей продукции. Выбирая продукцию «ЭЛСИН», вы поддерживаете польского производителя!
