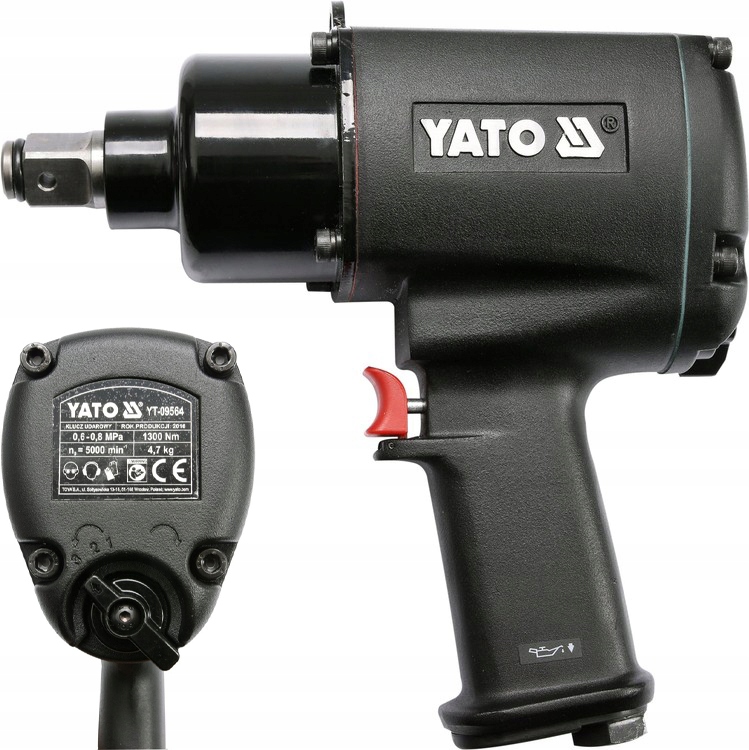

професійний пневматичний ключ марки YATO. Розмір приводу 3/4".
Максимальна потужність, що отримується при тиску 6 бар, становить 1300 Нм.
використання:
перед кожним використанням інструменту переконайтеся, що жоден елемент пневматичної системи не пошкоджений. При виявленні пошкоджень необхідно негайно замінити їх новими неушкодженими компонентами системи. Перед кожним використанням пневматичної системи витирайте конденсовану вологу всередині інструменту, компресора і повітроводів. Перед початком роботи закріпіть чотирма гвинтами додаткову ручку.
підключення інструменту до пневматичної системи
На малюнку показаний рекомендований спосіб підключення інструменту до пневматичної системи. Показаний спосіб забезпечить найбільш ефективне використання інструменту, а також продовжить термін служби інструменту.
впустити кілька крапель олії з в'язкістю SAE 10 в повітрозабірник
до різьби повітрозабірника щільно і надійно прикрутіть відповідний наконечник для приєднання шланга подачі повітря (II)
закріпіть відповідний наконечник на приводі інструменту. Для роботи з пневматичними інструментами використовуйте тільки обладнання, пристосоване для роботи з ударними інструментами
встановіть правильний напрямок обертання (V). Напрямок обертання позначено стрілкою. Відрегулюйте тиск (крутний момент)
підключіть інструмент до пневматичної системи, використовуючи шланг внутрішнього діаметра 1/2". Переконайтеся, що міцність шланга не менше 1,38 МП. (III)
запустіть інструмент на кілька секунд, переконавшись, що від нього не доносяться будь-які підозрілі звуки або вібрації
робота з ударними торцевими ключами
перед початком загвинчування болта або гайки гайковим ключем вручну накрутіть болт або гайку на різьбу (не менше двох оборотів). Переконайтеся, що розмір торцевого ключа правильно підібраний щодо відгвинчується або затягується елемента. Неправильний вибір розмірів може призвести до пошкодження як гайкового ключа, так і гайки або болта. Діаметр різьби затягується гвинта не повинен перевищувати 21 мм.
відгвинчування і затягування
відрегулюйте тиск в пневматичній системі так, щоб воно не перевищувало максимальне значення для даного інструменту
встановіть правильний напрямок обертання інструменту і відповідний крутний момент (V)
встановіть відповідний торцевий ключ (IV) на привід інструменту
підключіть ключ до пневматичної системи
надіньте гайковий ключ з встановленою кришкою на відгвинчується або затягується елемент
поступово натискайте на курок інструменту
після завершення роботи демонтуйте пневматичну систему і збережіть інструмент.

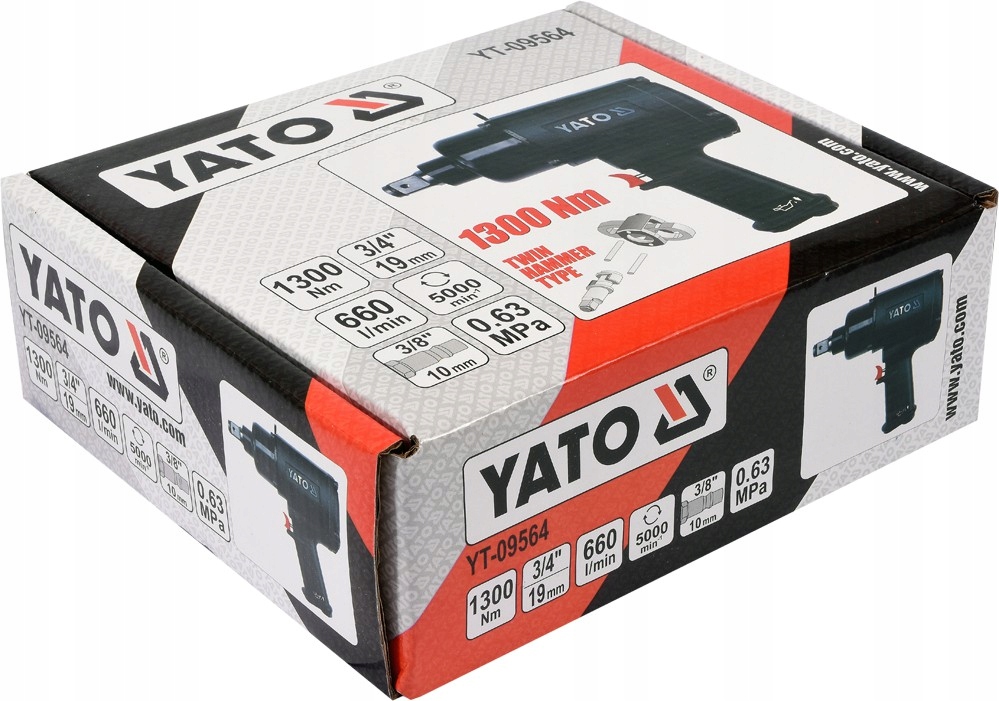

посилка зміст:
ключ оснащений муфтою, що дозволяє прикріпити його до пневматичної системи.
ТЕХНІЧНІ характеристики:
бренд: Yato
символ: YT-09564
серія: GRF
застосування: промисловість / механічні майстерні / Автосервіс
