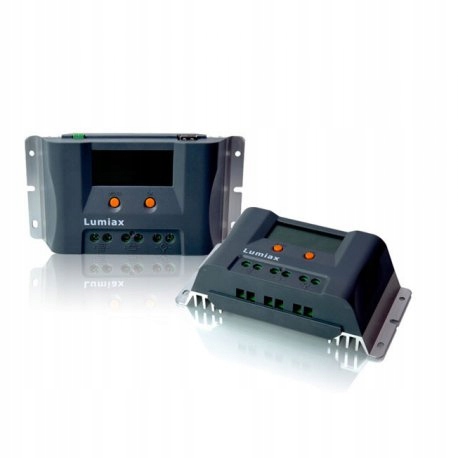

регулятор заряду MPPT MT1050EU

регулятор MPPT серії Magic працює на основі передової технології відстеження точок максимальної потужності (MPPT) і призначений для фотоелектричних (PV) систем. Ефективність перетворення регулятора до 97%.

загальний опис: < /H1>

регулятор MPPT серії Magic працює на основі передової технології відстеження точок максимальної потужності (MPPT) і призначений для фотоелектричних (PV) систем. Ефективність перетворення регулятора до 97%.

MPPT контролер має багато видатних особливостей m.in.:

інноваційна технологія відстеження точок максимальної потужності (MPPT), ефективність відстеження > 99%, повністю цифрова технологія, висока ефективність перетворення зарядки до 97%

РК-дисплей, просте читання даних про роботу.

функція статистики потужності в реальному часі

вибір рідких, гелевих і AGM акумуляторів

зовнішній датчик температури і автоматична компенсація температури

вбудований датчик температури, коли температура перевищує задане значення, зарядний струм буде зменшуватися для зниження температури, щоб контролювати підвищення температури регулятора

4-ступінчаста зарядка: MPPT, імпульсна (boost), вирівнююча (equalize), підтримуюча (float)

в режимі обмеження струму зарядки, коли потужність фотоелектричних модулів занадто висока і струм зарядки перевищує номінальне значення, регулятор обмежить потужність зарядки, що дозволить системі працювати в номінальному діапазоні струму зарядки

кілька режимів управління приймачами: стандартний, D2D (від заходу до світанку), таймер і тестовий режим

два інтерфейсу USB (EU)

відмінна теплова конструкція і EMC

повністю автоматична електронна функція захисту

як працюють регулятори зарядки MPPT ?

повна назва MPPT (maximum power point tracking) - це відстеження точок максимальної потужності. Це вдосконалений спосіб зарядки, заснований на виявленні в реальному часі потужності модуля і максимальної точки на кривій I-V, щоб максимізувати ефективність зарядки акумулятора.

збільшення струму

у більшості ситуацій технологія MPPT "збільшить" зарядний струм фотоелектричних модулів.

зарядка MPPT

потужність на вході регулятора (Pmax)=потужність на виході регулятора (Pout),

Iin x Vmp=lout x Vout (струм на вході x напруга максимальної потужності = струм на виході x напруга на виході)

припускаючи 100% ефективність. На практиці є втрати на проводці і перетворенні.

Якщо напруга максимальної потужності (Vmp) фотоелектричних модулів більше напруги батареї, це означає, що струм батареї повинен бути пропорційно більше вихідного струму модулів, щоб потужність на вході і виході була збалансованою. Чим більше різниця між VMP і напругою батареї, тим сильніше збільшення струму. Збільшення струму може бути значним у системах, де ланцюг PV має вищу номінальну напругу, ніж акумулятор, як описано в наступному розділі.

переваги роботи з регуляторами MPPT

Високовольтні і підключені до мережі фотоелектричні ланцюги.

ще однією перевагою технології MPPT є можливість зарядки акумуляторів з більш низькою номінальною напругою, ніж схема PV. Наприклад, акумулятор 12 В може заряджатися через автономні PV-Ланцюги з номінальною напругою 12 -, 24 -, 36-або 48-Вольт. Модулі, підключені до мережі, також можуть використовуватися, якщо напруга розімкнутого ланцюга PV (Voc) не перевищує максимально допустиму вхідну напругу, в граничних (найхолодніших) температурних умовах. Документація фотоелектричних модулів повинна містити дані Voc для різних температур. Більш висока Вхідна напруга PV призводить до зниження вхідного струму PV при заданій вхідній потужності. PV-схеми з високою вхідною напругою дозволяють використовувати більш тонкі дроти. Це особливо корисно та економічно в системах, де використовуються довгі дроти, що з'єднують фотоелектричні модулі з регулятором.

перевага MPPT перед традиційними ШІМ-регуляторами

традиційні регулятори під час зарядки підключають фотоелектричні модулі безпосередньо до батареї. Це вимагає, щоб модулі PV працювали в діапазоні напруги, як правило, нижче VMP модулів. Наприклад, в системі 12V напруга батареї знаходиться в діапазоні 10,8-15 В постійного струму, в той час як VMP модулів зазвичай ОК. 16 або 17в.оскільки традиційні регулятори не завжди працюють в Vmp фотоелектричних модулів, енергія, яка може бути використана для зарядки акумулятора і живлення приймачів, втрачається. Чим більше різниця між напругою батареї і VMP модулів, тим більше втрата енергії.
