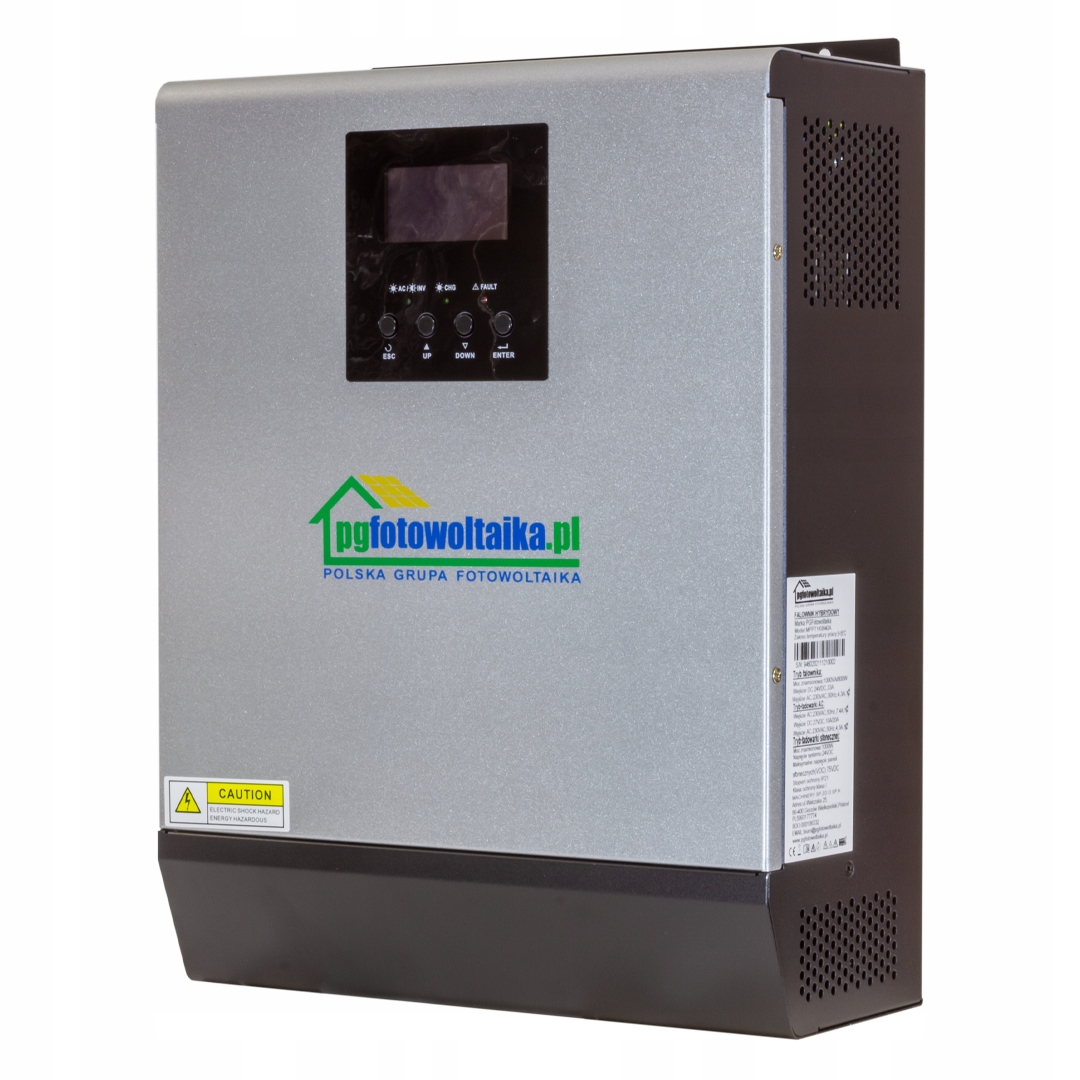

MPPT1KW40A - Сонячний інвертор 1KVA 24V 800W MPPT OFF-GRID

фотоелектричний Сонячний інвертор 1kVA 800w 40A MPPT 24V

багатофункціональний інвертор / зарядний пристрій, що поєднує функції інвертора, MPPT Сонячне зарядний пристрій і зарядний пристрій.

• острівні Інвертори ( Інвертори), також звані автономними або  off-grid  , можуть працювати без доступу до електромережі.< /B>
• потрібне підключення до батареї.

інвертор може бути підключений до мережі і отримувати від неї енергію при недостатніх умовах для сонячних панелей. Пристрій може працювати з енергосистемою, генератором енергії, фотоелектричними панелями і батареями.

інвертор не може передавати енергію в мережу-він може її споживати! Якщо ми хочемо зберігати невикористану енергію, до інвертора можна підключити накопичувачі енергії / акумулятор.

гібридний інвертор OFF GRID

• бренд: Рдфотовольтаика
• модель: MPPT1KW40A

технічні характеристики:

мережевий режим

• форма вхідної напруги -синусоїдальна хвиля (від мережі або від генератора)
• номінальна вхідна напруга - 230V ac
• низька напруга відключення - 170V AC (ДБЖ), 90V AC (типові електричні прилади)
• максимальна вхідна напруга змінного струму - 300V ac
• номінальна вхідна частота - 50 Гц / 60 Гц (автоматичне визначення)
• >захист від короткого замикання на виході-режим мережі: захист від перевантаження по струму; режим батареї: електронний захист
• час перемикання - 10 мс (типові ДБЖ); 20 мс (типові-електричні пристрої)
• зниження вихідної потужності - при зниженні вхідної напруги нижче 170 В змінного струму обмеження вихідної потужності

режим інвертора

• номінальна вихідна потужність - 1kva / 0.8 KW - 800W
• форма вхідної напруги - чиста синусоїда
• номінальна вихідна напруга - 230V±5%
• вихідна частота - 50/60 Гц
• пікова ефективність - 90%
• миттєва пікова потужність - 2x номінальна потужність 5s - 1600W
• номінальна вхідна напруга - 24V DC
• напруга постійного струму холодного запуску - 23v DC
• власне споживання   - < 25W
• власне споживання в режимі "saving" - добре. 10W

режим зарядки (зарядний пристрій)

• зарядний струм (ДБЖ) - 10A/20A - встановлюється
• зарядний напруга "BULK" - 29,2 В постійного струму (акумуляторні батареї); 28,2 В постійного струму (герметичний, AGM, гель)
• напруга зарядки спокою27 В постійного струму

режим сонячної зарядки MPPT

• номінальна потужність панелей pv - 1000wp
• максимальний струм зарядки - 40A
• напруга розмикання струн VOC - 75vdc Max
• ефективність MPPT - 98%
• діапазон напруги MPPT - 30~66VDC
• мінімальна напруга батареї - 17vdc (необхідно для початку заряджання MPPT)
• власні втрати (в очікуванні) - 2W

• максимальна напруга сонячних панелей (Лос): 75vdc (зверніть увагу,скільки панелей буде приєднано)

• клас захисту: IP21
• діапазон робочих температур: 0-55°c
• клас захисту: клас
• гарантія: 2 роки
• розмір: 43,5x35x21, 5 см
• вага - 7,6 кг

бренд: Pgfotovoltaika

модель:

MPPT1KW40A

пристрій являє собою багатофункційний інвертор змінного струму і зарядний пристрій постійного струму, що поєднує в собі функції інвертора змінного струму 230 В / зарядного пристрою постійного струму і контролера сонячної зарядки MPPTдля роботи з фотоелектричної системою імає вхід для підключення енергосистема. Це забезпечує тривале безперебійне живлення електроприладів, що вимагають живлення 230 В змінного струму, з основним вибором пріоритету живлення: мережа або сонячна.

багатофункціональний ЖК-дисплейз відображенням цифрових значень і значків дозволяє спостерігати за робочими статусами і параметрами, а також зручно для користувача встановлювати (програмувати) режими роботи і переглядати параметри, такі як зарядний струм, вибір пріоритету: мережа/сонячна, вибір характеру вхідної напруги змінного струму та інші

властивості:

•чиста синусоїда на виході інвертора

• вбудованийсонячний контролер MPPT

• заданий характер вхідної напруги змінного струму

• заданий пріоритет роботи (виходи змінного струму): мережа/сонячна

•заданий струм зарядки акумулятора залежно від програми

• адаптований для живлення відмережі змінного струму або генератора

•автоматичний перезапуск після відновлення напруги від мережі

•автоматичний перезапускпісля відновлення напруги від мережі

•автоматичний> захист від перезарядження, перегріву, короткого замикання

• використовується інтелектуальний режим зарядки акумуляторівдля тривалого терміну служби.

* функція холодного пуску

забезпечує живлення для побутової та іншої техніки як: офісне обладнання, Освітлювальне обладнання, обладнання, що використовує електродвигуни (вентилятори, кондиціонери, Пральні машини, Посудомийні машини і т.д.)

на малюнку показана базова конфігурація і використання системи. Показані додаткові пристрої, необхідні для функціонування системи. Це:

• батарея
• PV панелі (опціонально)

Ми рекомендуємо вам проконсультуватися з відповідними фахівцями про те, яка конфігурація системи (і яка потужність) буде придатною в залежності від вимог користувача.

представлений інвертор може бути джерелом живлення змінного струму для будь-якого типу побутової та офісної техніки, включаючи пристрої з двигунами, такі як лампочки, вентилятори, холодильники і кондиціонери

сонячний контролер, тобто контролер заряду MPPT:

- це пристрій, який максимізує потужність, отриману від фотоелектричних панелей. Його основне завдання-змінити сонячну енергію на струм зі значеннями, придатними для живлення конкретних пристроїв і зарядки їх батарей. Регулятор MPPT оснащений високоякісними електронними компонентами, що забезпечують, серед іншого, захист від:

• перенапруги,
• короткого замикання,
• перезарядки і розрядки,
• зворотної полярності

також контролює температуру і напругу сонячних панелей

пристрій характеризується тривалою експлуатацією і безпечною експлуатацією не тільки в домашніх умовах, але і на ділянках або в будинках на колесах.

регулятор заряду MPPT відрізняється від регулятора ШІМ тим, що він постійно перевіряє напругу на сонячній панелі, регулятор вибирає найкращу точку потужності, тобто найвигіднішу напругу, щоб отримати максимальну потужність фотоелектричного модуля. Це дає йому набагато більшу ефективність при слабкому сонячному світлі, наприклад, вранці або в тінистому місці. Регулятори MPPT володіють ефективністю навіть на 30% вище, ніж моделі PWM.

щоб легко контролювати і змінювати параметри пристрою за допомогою програми Solar Power System, підключіть кабель RS232 до комп'ютера і інвертора. Щоб завантажити програму Solar Power System, перейдіть на вкладку додаткова інформація , розташовану в нижній частині списку на цій сторінці.

зазвичай використовуються два способи підключення фотоелектричних модулів:

який із способів використовувати, залежить m.in. від того, який тип інвертора ми хочемо використовувати пізніше, а також від наших подальших планів розширення або умов роботи системи. Обидва способи з'єднання фотоелектричних панелей мають свої плюси і мінуси, тому вони можуть працювати в різних умовах.

також дуже важливо, щоб при визначенні способу з'єднання фотоелектричних панелей враховувалися рекомендації виробника, які ви можете знайти m.in. в інструкції з монтажу.

при паралельному з'єднанні фотоелектричних панелей напруга в ланцюзі дорівнює заявленій напрузі одного модуляPV . підсумовує силу струму.

• Максимальна потужність панелей - 1000 Вт
• Максимальна напруга панелей - 75 в
• Максимальний струм - 40А

приклад:

застосовна модель інвертораMPPT1KW40A

якщо ми збираємося підключити інвертор mppt1kw40aдо установки PV, що складається з панелей з параметрами -  330W, 37V, 8a , то максимальна кількість панелей, яке ми можемо підключити до цього інвертора при паралельному з'єднанні, становить 3. це дає загальну установку з параметрами 990W, 37V, 24A.
