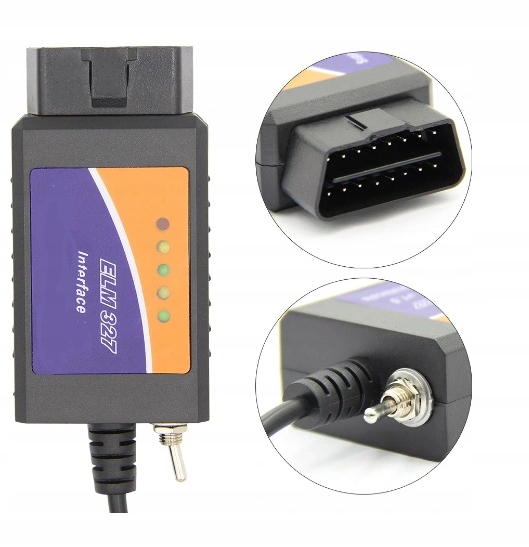

Діагностичний інтерфейс FORD MSCAN HSCAN ELM327 із перемикачем

Положення перемикача (зміна зв’язку):

• HS CAN – з’єднує контакти 6 і 14
• MS CAN - з'єднує контакти 3 і 11 - використовується в FORD, MAZDA

На мікросхемі: PIC18F25K80

підтримує протоколи:  J1850 VPW і PWM

Пропонована версія підтримує MS CAN і HS CAN, має вбудований перемикач, що дозволяє перемикатися між середньошвидкісним CAN і високошвидкісним CAN, що, в свою чергу, забезпечує доступ до таких модулів, як .:

GEM, RCM, EATC, DDM, PDM, RDDM, RPDM, AHCM, PAM, ACU, SRM, BCM, PCM, TCM, HEC, EHPAS, HCM використовуються деякими виробниками автомобілів.

Завдяки перемиканню та підтримці MS CAN і HS CAN інтерфейс призначений для Ford і Mazda, але він також працює з іншими марками.

Приклади функцій інтерфейсу:

• помилки читання з кожного модуля автомобіля
• видалення помилок
• читання FREEZE FRAME
• моніторинг окремих модулів, включаючи робочі параметри двигуна
• приблизні вимірювання потужності, прискорення тощо.
• увімкнення прихованих додаткових функцій
• і багато інших, програми постійно вдосконалюються, дозволяють більше, додаються нові машини.

Підтримувані протоколи:

• J1850 PWM (41,6 кбод)
• J1850 VPW (10,4 кбод)
• ISO 9141-2 (ініціалізація 5 бод, 10,4 кбод)
• ISO KWP (ініціалізація 5 бод, 10,4 кбод)
• ISO KWP (швидка ініціалізація, 10,4 кбод)
• ISO CAN (11-бітний ідентифікатор, 500 кбод)
• ISO CAN (29-бітний ідентифікатор, 500 кбод)
• ISO CAN (11-бітний ідентифікатор, 250 кбод)
• ISO CAN (29 bit ID, 250 kbaud)

Список автомобілів, які підтримує цей інтерфейс, необмежений, ви можете читати та видаляти помилки в Audi, Alfa, Fiat, BMW, Citroen, Ford , VW, Mercedes, Dacia.....

Широкий і різноманітний список програм:

Multiecuscan, ScanTool, PCMSCAN, Forscan, ScanMaster

Працює під будь-якою Windows 95, 98, Me, Xp, Vista, 8, 10, 11
