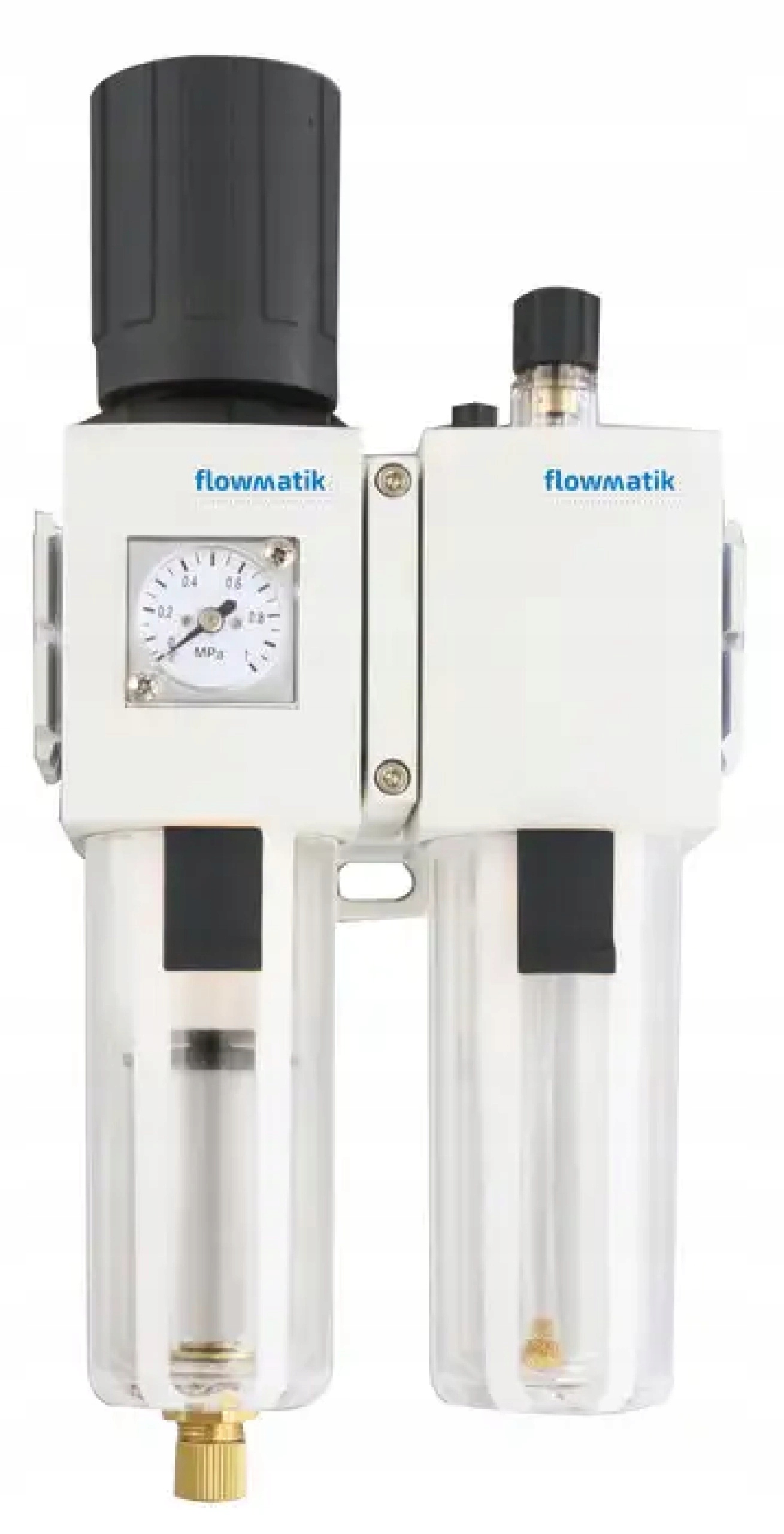

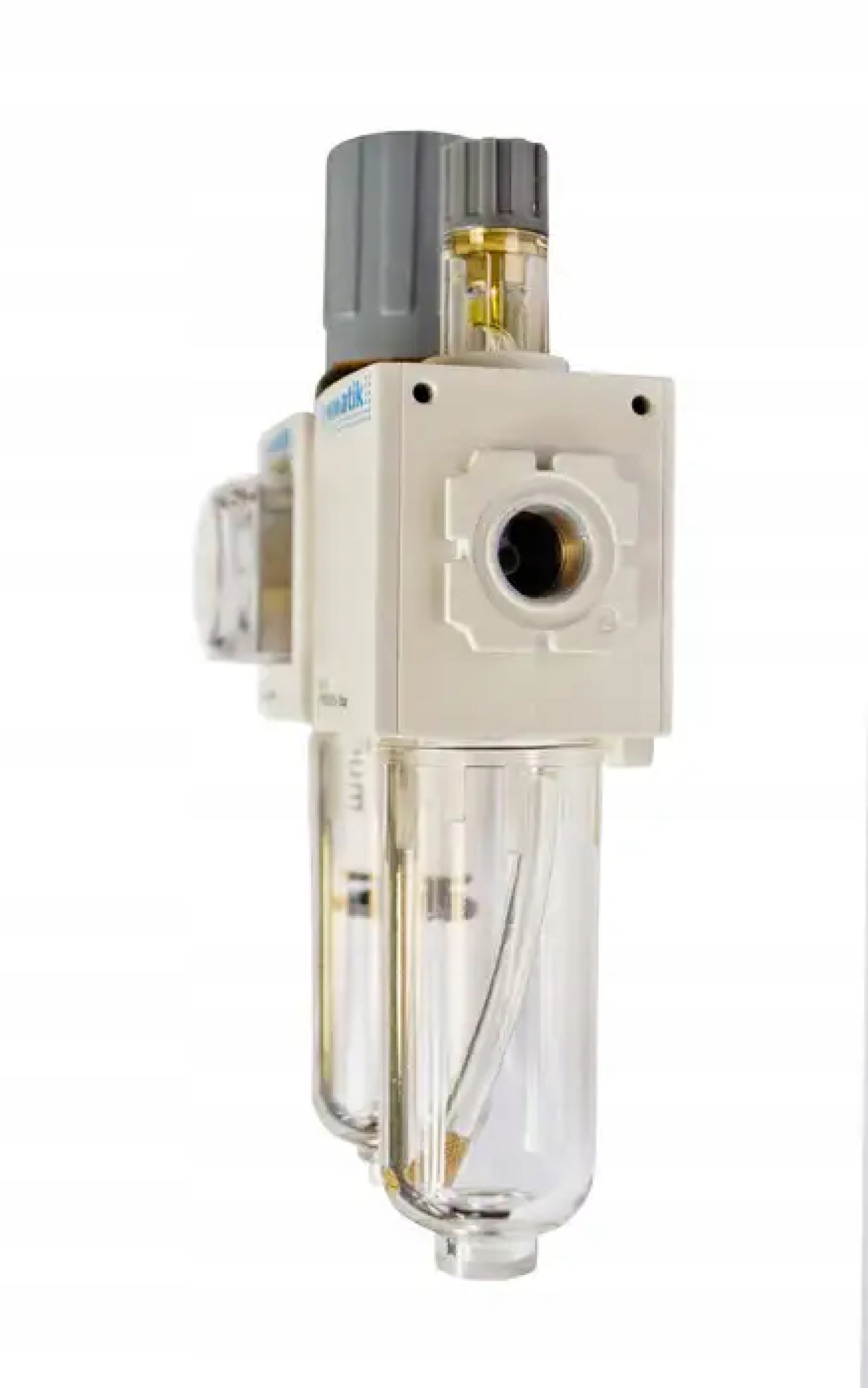

Редуктор тиску, фільтр-автомаслянка 1/2

Блок підготовки повітря FR+L, серія Flowmatik із вбудованим манометром, розмір 1/2 дюйма

АВТОМАТИЧНИЙ ВІДВІД КОНДЕНСАТУ

Блок FR+L G1/2 1,5-9 бар, 5 мкм, авт. відведення конденсату FMB 12-AUT

Технічні дані

Гарантований тиск: 15 бар

Мінімальний робочий тиск: 1,5 бар

Максимальний робочий тиск : 10 бар

Діапазон регулювання: 1,5 - 9 бар

Робоча температура: -5~60°C (без замерзання)

Середовище: стиснене повітря

Фільтрація: 5 м

Матеріал скла: полікарбонат

Три в одному

Повітряний блок містить маслянку та регулятор з манометром, фільтр і дегідратор, тому вам більше не доведеться купувати ці пристрої окремо.

Корисним рішенням є можливість зафіксувати ручку регулювання в будь-якому положенні, натиснувши її вниз.

Великою перевагою є простий демонтаж бака з байонетним кріпленням.

Блок підготовки повітря має модульну структуру, але елементи можна міняти місцями в одній серії.

Застосування

Повітроочисні станції відіграють ключову роль у пневматичних системах: вони забезпечують правильну та безвідмовну роботу пневматичних систем, захищають від небажаного забруднення, вологи та коливань тиску.

Першим завданням є очищення стисненого повітря від води, масла та твердих часток. Представлена ​​модель має автоматичний злив конденсату.

Ще однією основною функцією блоку є зниження тиску до необхідного робочого рівня.

Останнім завданням системи є змащування стисненого повітря, що має на меті зменшити знос рухомих частин пристроїв.

Зазвичай перед системою підготовки повітря використовуються клапани, щоб відключити їх живлення. Водночас у закритому стані ці клапани дозволяють вентилювати установку за клапаном.

Встановлення

Швидка установка комплекту підготовки стисненого повітря можлива завдяки оптимізованим системам підключення. Завдяки їм ми досягаємо швидкої збірки та налаштування на 1/4 оберту затискного кільця.

Технічне обслуговування блоків підготовки повітря

Періодична перевірка правильності роботи блоків підготовки повітря є важливою під час перевірки та діагностики.

Конденсат, який збирається в контейнері фільтра, не повинен перевищувати певного рівня. Для відводу конденсату назовні на дренажний клапан встановлюється патрубок, зазвичай розташований в нижній частині ємності.

Вибір правильного масла також важливий. Вважається, що однієї краплі олії вистачає на 300-600 літрів повітря. Регулювання здійснюється за допомогою ручки. Пристрій автоматично забезпечує відповідну дозу масла пропорційно потоку повітря. Не забувайте доливати масло за допомогою спеціального з’єднання, розташованого в маслянці. Масло також можна заливати безпосередньо в бак, але не рекомендується перевищувати максимальний рівень масла.
