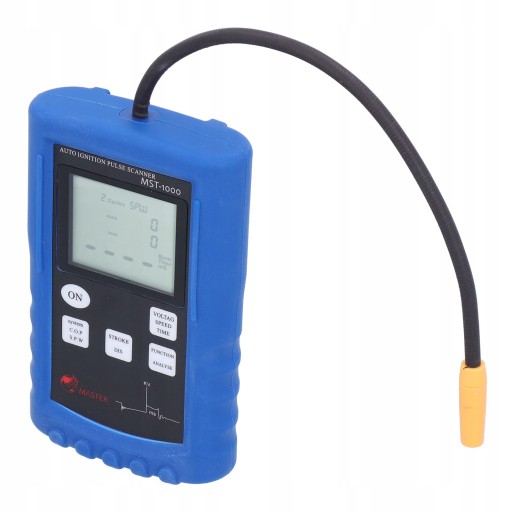

MST-1000 ЦИФРОВИЙ ОСЦИЛЛОСКОП ЗАПАЛЮВАННЯ

Функція:

1. Мінімальні та максимальні показники поточної вибраної функції записуються постійно. Жодного розбирання, жодної проводки, жодного контакту, зонд розташований поблизу високовольтної лінії для безпосереднього визначення сигналу запалювання.

2. Виміряйте час запалювання (MS) і напругу спрацьовування сигналу запалювання. Виміряйте швидкість двигуна (RPM). Функція калібрування (тільки режим поліцейського).

3. Щоб переглянути мінімальні та максимальні показники головного дисплея, якщо їх не вибрано, коротко натисніть кнопку Доступність/Зйомка. Щоб скинути мінімальні та максимальні показання, коротко натисніть кнопку увімк./вимк./скидання. Ці значення також є статичними, коли стають рівними 0.

4. Користувач повинен відкалібрувати пристрій для вимірювання іскри в котушці на свічці запалювання та в системі запалювання котушки біля свічки запалювання. . Це калібрування використовує значення вимірювань, отримані під час процесу, щоб знайти найкращі параметри вимірювання або конкретний тип модуля запалювання та компенсувати відмінності у формі сигналу та потужності сигналу.

5. Після калібрування одного з модулів запалювання на діагностованому двигуні всі наступні вимірювання іскри будуть пов’язані зі значенням калібрування. Точне вимірювання, стабільна структура, висока міцність, тривалий термін служби.

. MST-1000 ЦИФРОВИЙ ОСЦИЛОЛОГІЙНИЙ ЗАПАЛ

Специфікація:

Тип елемента: Аналізатор запалювання

Матеріал: ABS і гума

Дисплей: РК-дисплей в основному відображає числа, потужність, оберти, систему запалювання, функції та вимірювання

Частота оновлення: 3 рази на секунду

Вибір системи запалювання: DIS, SPW, COP, одноциліндрове запалювання, PS

Вибір такту: 2 або 4 удари

Автоматичне вимкнення: 3 хвилини автоматичного вимкнення

Термін служби батареї: можна використовувати безперервно близько 20 годин

Довжина живлення: прибл. 34 см/13,4 дюйма

Батарея живлення: лужна батарея 9 В, 200 мАг, не підлягає повторному розповсюдженню

Характеристики: точне вимірювання, стабільна структура, надійна міцність, тривалий термін служби

Функція:

1. Ємнісний перетворювач

2. Гнучкий зонд

3. Захист гумової кобури

4. Рідкокристалічний дисплей

5. Кнопка увімкнення/вимкнення/скидання

6. Кнопка додаткових функцій/зйомки

7. Кнопка системи запалювання

8. Основна кнопка функції/калібрування

9. Кнопка робочого циклу двигуна

. MST-1000 ЦИФРОВИЙ ОСЦИЛОЛОГІЙНИЙ ЗАПАЛ

Список пакетів:

1 x аналізатор запалювання

1 x оптичний диск

1 x сумка для зберігання

. MST-1000 ЦИФРОВИЙ ОСЦИЛОЛОГІЙНИЙ ЗАПАЛ

Примітка:

На деяких двигунах модулі запалювання, розташовані занадто близько один до одного, можуть спричинити отримання індуктивним датчиком MST1000 сигналів від сусідніх модулів, що призведе до неправильних показань. Щоб зменшити перешкоди від інших модулів запалювання, повністю накрийте сусідні модулі запалювання алюмінієвою фольгою. Але переконайтеся, що алюмінієва фольга в двигуні електрично заземлена.

Пряме використання
