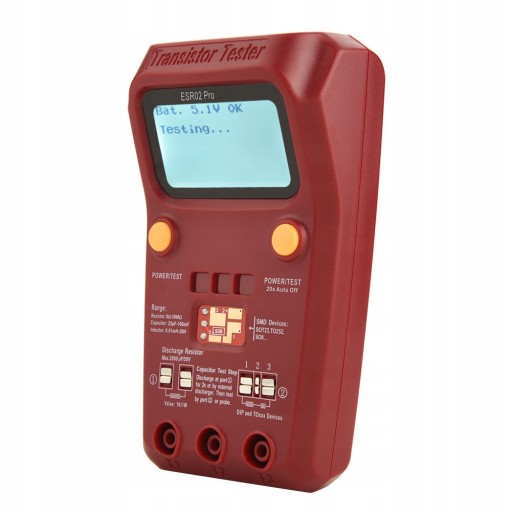

Цей лічильник є невеликим інструментом для інженера, технічного обслуговування електроніки та заводу. Це дуже легко перевірити плагіни та SMD-пристрої, ви також можете перевірити різні типи діодів, тріодів, тиристорів, MOSFET, дає змогу аналізувати тип пристрою, полярність контактів, вихідний HFE, напругу на клапані, ємність переходу FET.

Особливості:

Ключова операція, тест завантаження, ключ для отримання.

Великий РК-дисплей із підсвічуванням для легкого читання.

Автоматично тестувати елементи контактів і відображати їх на РК-дисплеї.

Автоматичне виявлення таких компонентів, як NPN, PNP біполярні транзистори, N- та P-канальні MOSFET, діоди (включаючи подвійні діоди), тиристори, транзистори, резистори та конденсатори тощо.

Він може визначати напругу зміщення емітера транзистора, захисний діод MOSFET і опорний коефіцієнт посилення.

Вимірювання порогової напруги та ємності затвора MOSFET.

Специфікація:

Бренд: BSIDE

Модель: ESR02 Pro

Резистор: 0 Ом ~ 50 Ом, роздільна здатність: 0,01 Ом

Ємність: 25pF~100mF, роздільна здатність: 1pF

Індуктивність: 0,01mH~20H, роздільна здатність: 0,01mH

Роздільна здатність конденсатора ESR: 0,01 Ω

Батарея: 1 батарея x 9 В 6LR61 (не входить до комплекту)

Розмір: прибл. 14*8*4,5 см/5,5*3,1*1,8 дюйма

Вага: прибл. 223 г / 7,9 унцій

Використання інструкцій:

Натисніть «ЖИВЛЕННЯ/ТЕСТ», щоб увімкнути та почати тестування, багаторазові вимірювання можна повторити за допомогою цієї клавіші, автоматичне вимикання через 20 секунд після вимірювання.

Забезпечте три типи розеток, кожен контакт 1, контакт 2 і контакт 3 з’єднані.

Розташування пристрою не потребує порядку інструкцій, і на екрані відображається функція кожного штиря після вимірювання.

На звороті є таблиця «типове значення ESR для електролітичного конденсатора», яка є лише орієнтовною. Це типові значення для стандартного електролітичного конденсатора за кімнатної температури.

Калібрування:

З’єднайте разом тестові штифти 1, 2, 3 і натисніть кнопку «ЖИВЛЕННЯ/ТЕСТ», тоді на екрані з’явиться запит на введення калібрування, натисніть кнопку ще раз протягом 2 секунди для підтвердження. Через кілька секунд на екрані з’явиться запит відпустити контакти 1, 2, 3, відпустити їх і дочекатися завершення калібрування.

Список пакетів:

1 x тестер транзисторів

1 x посібник користувача

Примітка:

перед тестуванням конденсатор, його необхідно розрядити, інакше це може пошкодити внутрішнє коло.

Якщо ви використовуєте джерело живлення постійного струму, виберіть адаптер постійного струму 9 В ~ 12 В. (включаючи 9 В і 12 В)

Може живитися від батареї 6LR61 9 В (не входить у комплект). Коли акумулятор заряджається нижче 6 В, замініть його новим.

. Тестер конденсаторів
