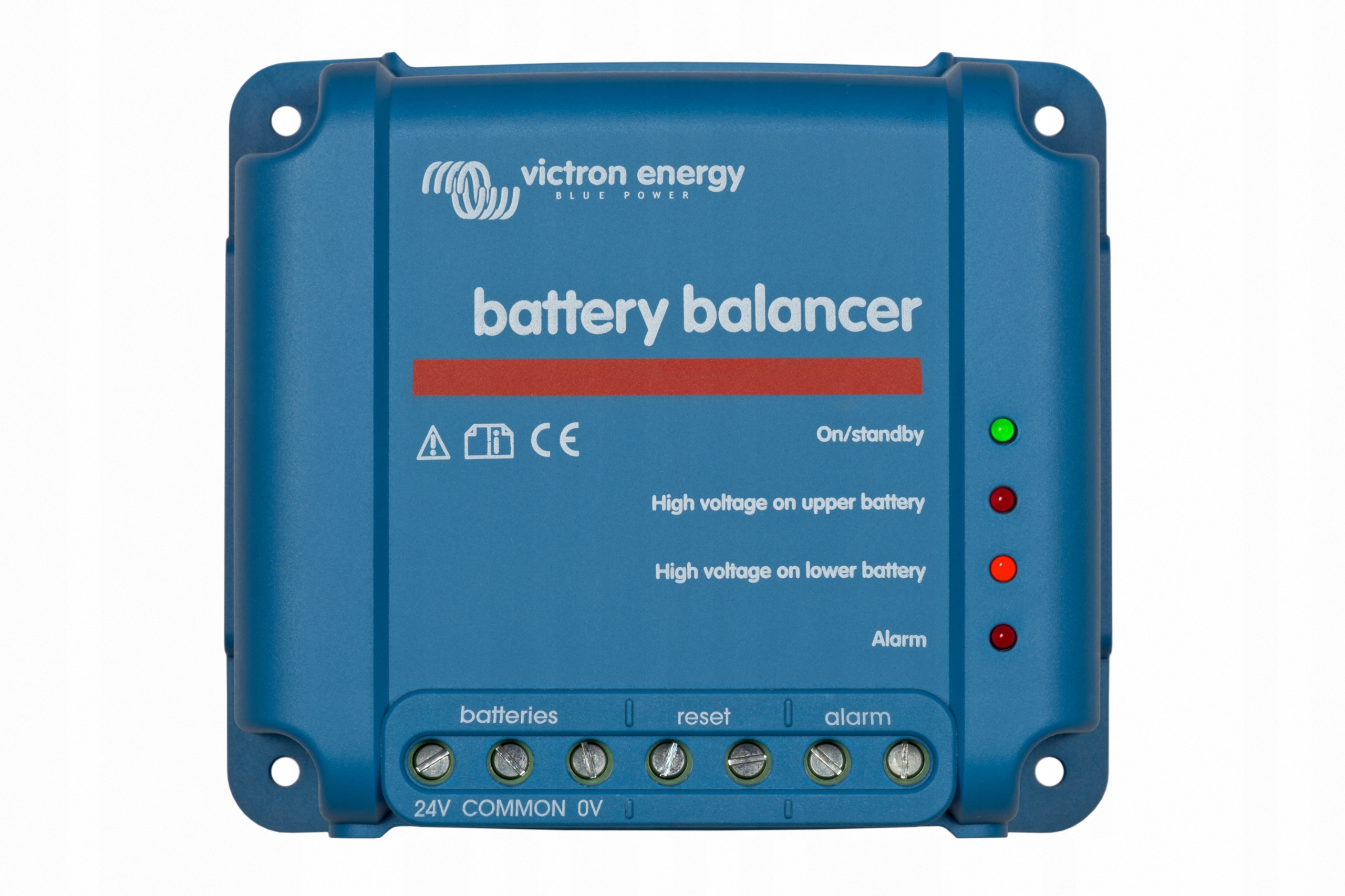

VICTRON BATTERY BALANSER

Вирівнювач акумуляторів вирівнює стан заряду двох послідовно з'єднаних 12-вольтів акумуляторів або декількох паралельних акумуляторних батарей, з'єднаних послідовно.

коли напруга зарядки акумулятора 24 в збільшується до більш ніж 27 в, включається Вирівнювач акумуляторів і порівнюється напруга в двох рядах підключених акумуляторів. Акумуляторний еквалайзер споживає струм до 1 а від батареї (або батарей, підключених паралельно) з найвищою напругою. Результуюча різниця в струмі зарядки забезпечить адаптацію всіх батарей до одного і того ж стану заряду.

при необхідності можна підключити кілька вирівнювачів паралельно.

акумулятор 48 В можна вирівняти за допомогою трьох зрівнювачів акумулятора.

• діапазон вхідних напруг до 18 В на батарею, всього 36 в
• рівень включення пристрою 27,3 в +/- 1%
• рівень виключення пристрою 26,6 в +/- 1%
• споживаний струм у вимкненому стані 0,7 ма
• відхилення 50 мВ
• максимальна сила струмувирівнювання 0,7 а (при відхиленні > 100 мВ)
• рівень запуску сигналізації200 мВ
• рівень скидання сигналізації140 МВ
• реле сигналізації60 в/1 а (нормально відкритий)
• скидання реле сигналізаціїдві клеми для підключення кнопки
• захист від перегрівутак
• робоча температуравід -30 до +50°c
• вологість(без конденсації) 95%

корпус

• синій колір
b>(RAL 5012)
• з'єднувальні клемигвинтові клеми 6 мм2/awg10
• клас захистуIP22
• вага0,4 кг
• розміри (ВИС. x Ш x гл.) 100 x 113 x 47 мм

стандарти

• безпека EN 60950, CSA/UL 62368-1
• викиди EN 61000-6-3, EN 55014-1
• опір EN 61000-6-2, en 61000-6-1, en 55014-2
• Автомобільна Директива en 50498

проблема: термін служби дорогого акумулятора може значно скоротитися через дисбаланс заряду

трохи більший внутрішній струм витоку однієї батареї в банку 24 В або 48 В, що складається з декількох батарей, з'єднаних послідовно/паралельно, призведе до того, що ця батарея та інші батареї, підключені паралельно, не будуть заряджатися і перезаряджатися послідовно. Крім того, при послідовному підключенні нових елементів або батарей вони повинні мати однаковий початковий стан заряду. Невеликі відмінності можуть бути усунені під час абсорбційної або вирівнюючої зарядки, але великі відмінності можуть призвести до пошкодження через надмірне виділення газу (через перезарядку) з батарей з більш високим початковим ступенем заряду і через сульфатації (через недостатню зарядки) батарей з більш низьким початковим ступенем заряду.

рішення: вирівнювання акумуляторів

• Вирівнювач акумуляторів вирівнює стан заряду двох послідовно з'єднаних 12-вольтів акумуляторів або декількох паралельно підключених послідовних акумуляторів.
• коли напруга заряду батареї 24 в збільшується до більш ніж 27,3 в, Вирівнювач батареї запускається шляхом порівняння напруги в двох
• рядах підключених батарей. Акумуляторний еквалайзер отримує струм до 0,7 а від акумулятора (або акумуляторів, підключених
• паралельно) з найвищою напругою. Результуюча різниця струму зарядки гарантує, що стан заряду всіх акумуляторів буде
• одного і того ж рівня.
• При необхідності можна підключити кілька вирівнювачів паралельно.
• акумулятор 48 В можна вирівняти за допомогою трьох зрівнювачів акумулятора.

світлодіоди

• зелений: включення (напруга батареї > 27,3 в)
• Помаранчевий: Активний ряд акумуляторів з боку негативного кабелю (відхилення & gt; 0,1 в)
• Помаранчевий: Активний ряд акумуляторів з боку позитивного кабелю (відхилення & gt; 0,1 в)
• червоний: сигнал тривоги (відхилення > 0,2 в). Цей світлодіод загоряється до тих пір, поки відхилення не зменшиться до & lt; 0,14 В або поки напруга в системі не зменшиться до & lt; 26,6 в.

реле сигналізації

відкрито в нормальному стані. Він закривається, коли світиться червоний світлодіод; він відкривається, коли червоний світлодіод згасає.

скидання сигналізації

до двох доступних клем можна прикріпити кнопку. З'єднання двох клем призведе до скидання реле.

стан скидання залишається активним до завершення тривоги. Потім реле знову закриється при виникненні нового сигналу тривоги.

ще більше інформації і покращений контроль завдяки функції моніторингу центральної точки за допомогою монітора батареї BMV-702

монітор BMV-702 вимірює середню точку тяги елементів або батарей і показує відхилення від ідеальної середньої точки, виражене

В Вольт або відсотках. Різні процентні значення відхилення можуть бути встановлені для виклику візуального / звукового сигналу тривоги і для

для закриття безпотенційного контакту реле в якості віддаленого сигналу тривоги.

додаткову інформацію про вирівнювання акумуляторів див.в керівництві по експлуатації монітора BMV-702.

більш детальна інформація про батареї і їх зарядці

більш детальну інформацію про батареї і їх зарядці ви знайдете в нашій Книзі "Energy Unlimited" (безкоштовно доступна на сайті victron Energy і доступна для скачування на сайті victronenergy).
