VICTRON BATTERY BALANSER

выравниватель аккумуляторов выравнивает состояние заряда двух последовательно соединенных 12-вольтовых аккумуляторов или нескольких параллельных аккумуляторных батарей, соединенных последовательно.

когда напряжение зарядки аккумулятора 24 в увеличивается до более чем 27 в, включается выравниватель аккумуляторов и сравнивается напряжение в двух рядах подключенных аккумуляторов. Аккумуляторный эквалайзер потребляет ток до 1 а от батареи (или батарей, подключенных параллельно) с самым высоким напряжением. Результирующая разница в токе зарядки обеспечит адаптацию всех батарей к одному и тому же состоянию заряда.

при необходимости можно подключить несколько выравнивателей параллельно.

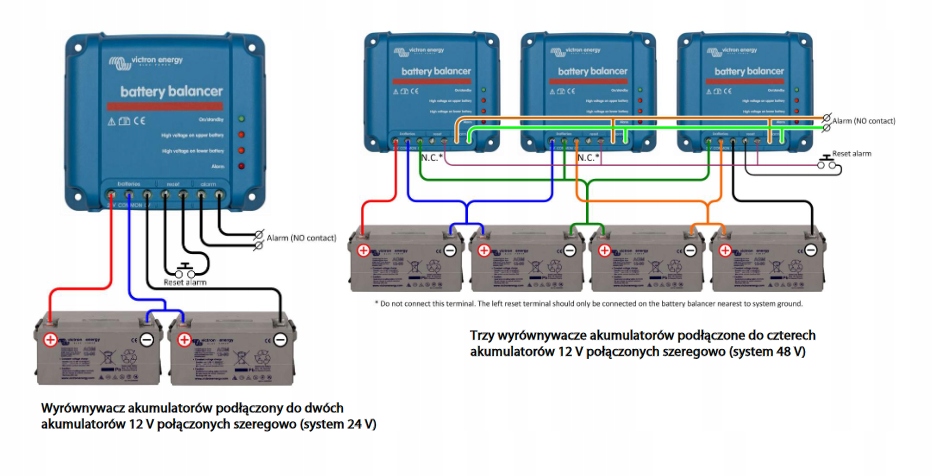

аккумулятор 48 В можно выровнять с помощью трех уравнителей аккумулятора.

• диапазон входных напряжений до 18 В на батарею, всего 36 в
• уровень включения устройства 27,3 в +/- 1%
• уровень выключения устройства 26,6 в +/- 1%
• потребляемый ток в выключенном состоянии 0,7 ма
• отклонение 50 мВ
• максимальная сила токавыравнивания 0,7 а (при отклонении > 100 мВ)
• уровень запуска сигнализации200 мВ
• уровень сброса сигнализации140 МВ
• реле сигнализации60 в/1 а (нормально открытый)
• сброс реле сигнализациидве клеммы для подключения кнопки
• защита от перегревада
• рабочая температураот -30 до +50°C
• влажность(без конденсации) 95%

корпус

• синий цвет
B>(RAL 5012)
• соединительные клеммывинтовые клеммы 6 мм2/awg10
• класс защитыip22
• вес0,4 кг
• размеры (выс. x Ш x гл.) 100 x 113 x 47 мм

стандарты

• безопасность EN 60950, CSA/UL 62368-1
• выбросы EN 61000-6-3, EN 55014-1
• сопротивление EN 61000-6-2, EN 61000-6-1, en 55014-2
• автомобильная директива En 50498

проблема: срок службы дорогостоящего аккумулятора может значительно сократиться из-за дисбаланса заряда

немного больший внутренний ток утечки одной батареи в банке 24 В или 48 В, состоящем из нескольких батарей, соединенных последовательно/параллельно, приведет к тому, что эта батарея и другие батареи, подключенные параллельно, не будут заряжаться и перезаряжаться последовательно. Кроме того, при последовательном подключении новых элементов или батарей они должны иметь одинаковое начальное состояние заряда. Небольшие различия могут быть устранены во время абсорбционной или выравнивающей зарядки, но большие различия могут привести к повреждению из-за чрезмерного выделения газа (из-за перезарядки) из батарей с более высокой начальной степенью заряда и из-за сульфатации (из-за недостаточной зарядки) батарей с более низкой начальной степенью заряда.

решение: выравнивание аккумуляторов

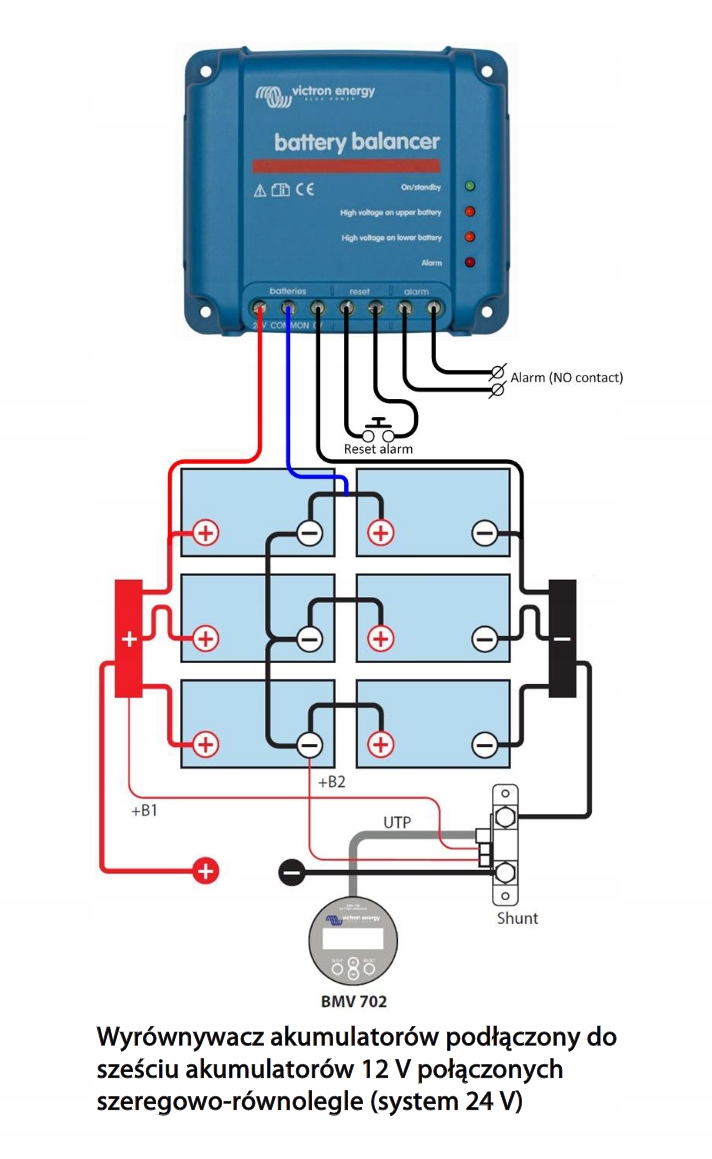

• выравниватель аккумуляторов выравнивает состояние заряда двух последовательно соединенных 12-вольтовых аккумуляторов или нескольких параллельно подключенных последовательных аккумуляторов.
• когда напряжение заряда батареи 24 в увеличивается до более чем 27,3 в, выравниватель батареи запускается путем сравнения напряжения в двух
• рядах подключенных батарей. Аккумуляторный эквалайзер получает ток до 0,7 а от аккумулятора (или аккумуляторов, подключенных
• параллельно) с самым высоким напряжением. Результирующая разность тока зарядки гарантирует, что состояние заряда всех аккумуляторов будет
• одного и того же уровня.
• при необходимости можно подключить несколько выравнивателей параллельно.
• аккумулятор 48 В можно выровнять с помощью трех уравнителей аккумулятора.

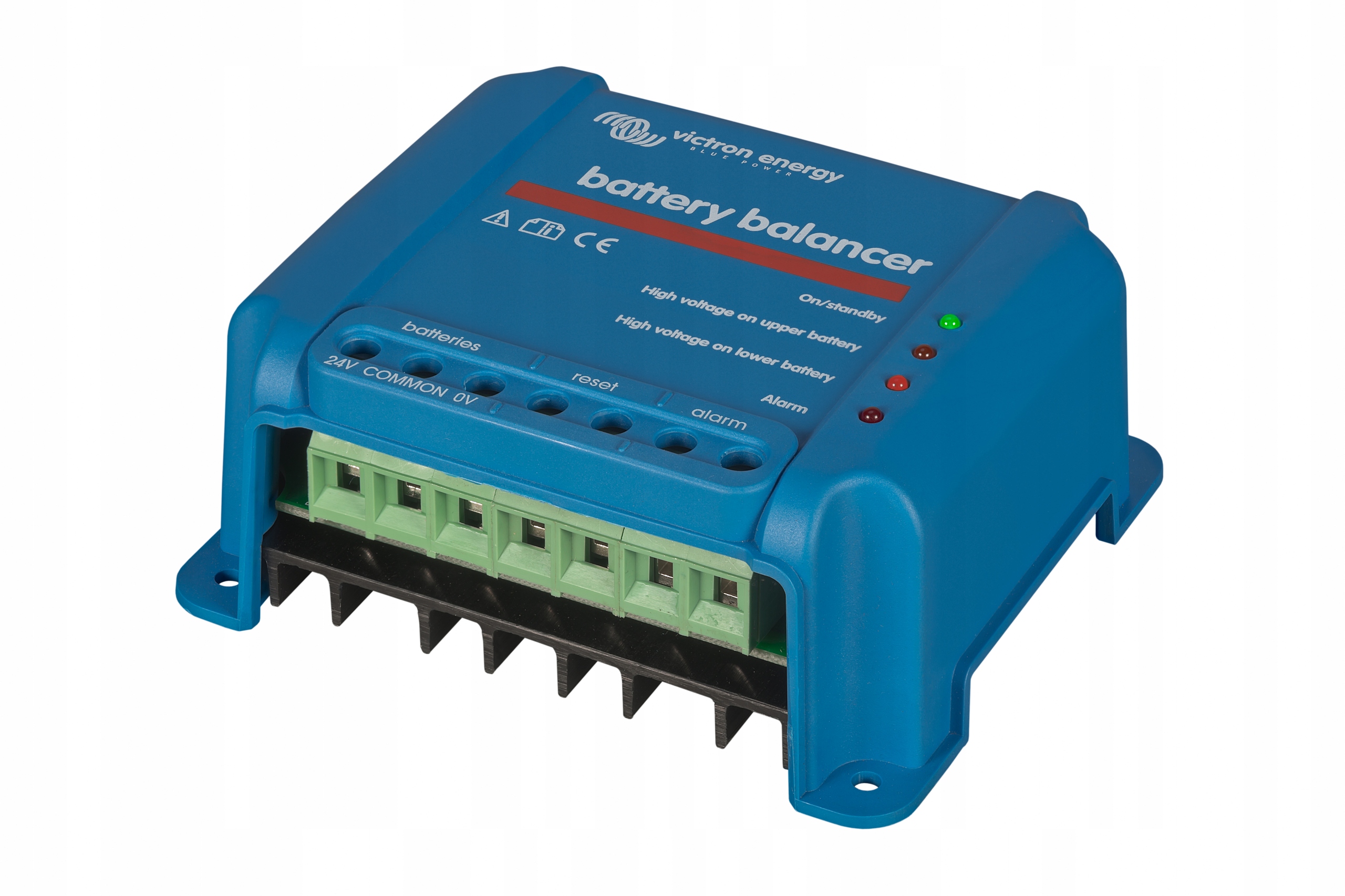

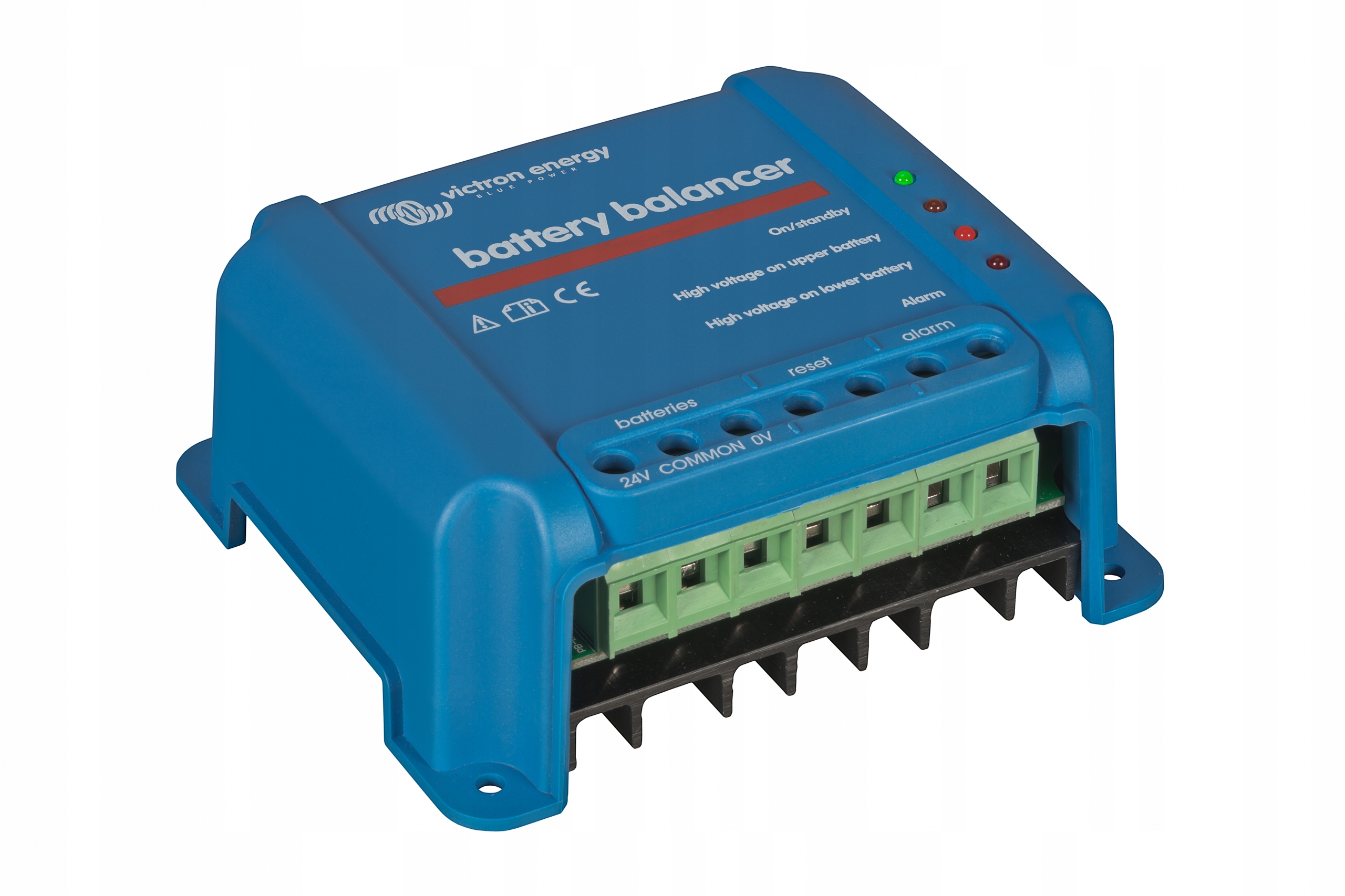

светодиоды

• зеленый: включение (напряжение батареи > 27,3 в)
• оранжевый: активный ряд аккумуляторов со стороны отрицательного кабеля (отклонение & gt; 0,1 в)
• оранжевый: активный ряд аккумуляторов со стороны положительного кабеля (отклонение & gt; 0,1 в)
• красный: сигнал тревоги (отклонение > 0,2 в). Этот светодиод загорается до тех пор, пока отклонение не уменьшится до & lt; 0,14 В или пока напряжение в системе не уменьшится до & lt; 26,6 В.

реле сигнализации

открыто в нормальном состоянии. Он закрывается, когда загорается красный светодиод; он открывается, когда красный светодиод гаснет.

сброс сигнализации
