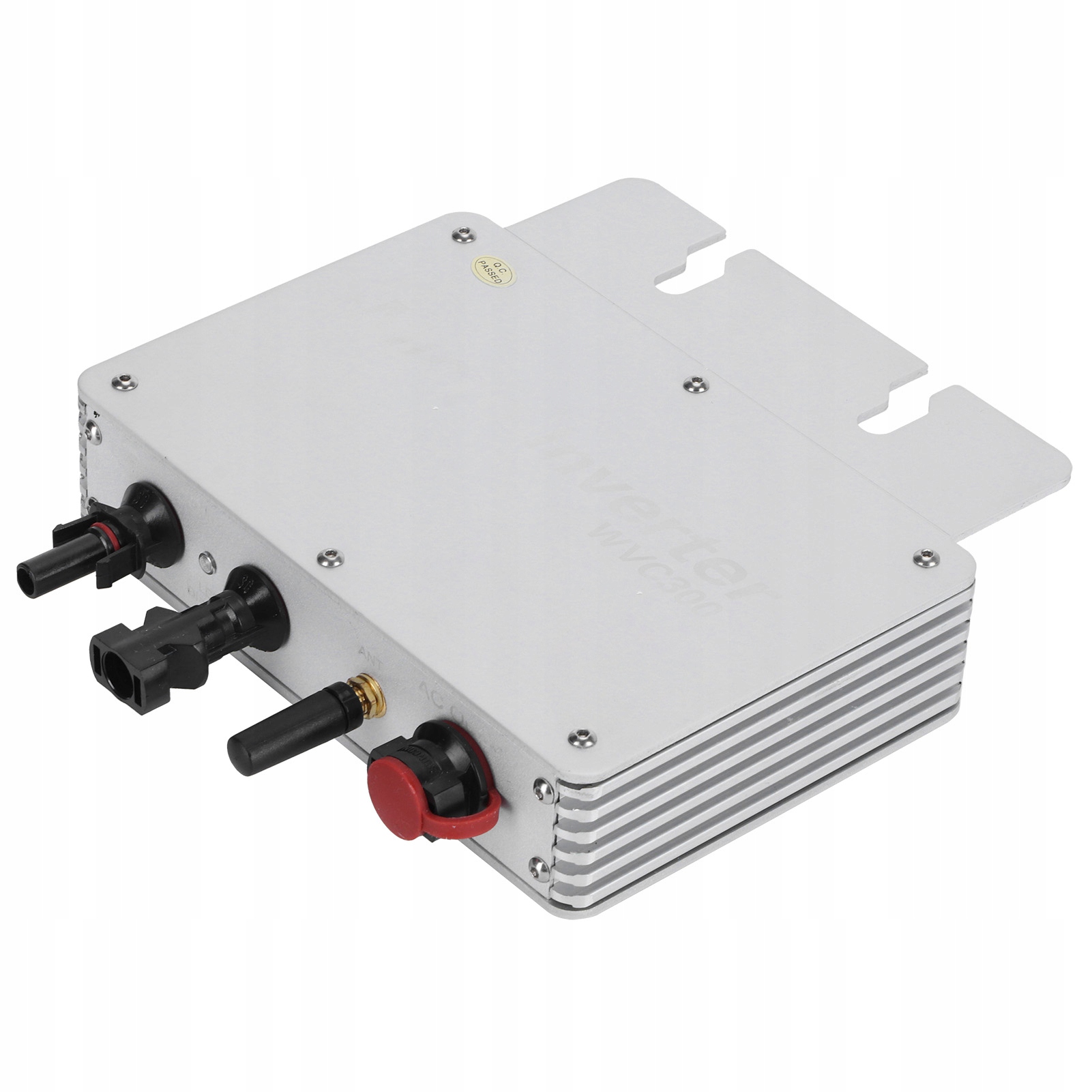

3114210017412 - WVC-300 Сонячний мікро інвертор

функція:

1. Вхід і вихід повністю розділені для забезпечення безпеки і високої надійності.

2. З швидким відстеженням максимальної точки потужності (MPPT), зворотна передача потужності.

3. Багато блоків можуть бути розташовані паралельно, завдяки вбудованим високоточним лічильникам електроенергії. Глобальна адаптація напруги / частоти.

4. Високоточний режим індуктивної мікромережі, управління даними платформи 5g IoT.

5. Використання методу самоохолодження розсіювання тепла, тривалий термін служби, з моніторингом додатків на мобільному телефоні, більш безпроблемний.

6. Підтримка режиму підключення до мережі з високочастотною модуляцією в прямій топології з повним мостом.

7. Установка і обслуговування, Сонячний інвертор є водонепроникним і простим у використанні.

• Тип виробу: мікрохвильова піч
• Матеріал: алюмінієвий сплав + електронні компоненти
• колір: як показано на картинці!
• розмір виробу: прибл. 15,1 x 16,5 x 3,9 см / 5,9 x 6,5 x 1,5 дюйма
• вага: близько 1017 г/35,9 унцій
• модель: WVC - 300
• параметр
• режим вихідної напруги 120/230 в автоматичне перемикання
• діапазон напруги відкритої сонячної панелі 33-60VDC
• пікова напруга відстеження потужності 22-60V
• мінімальна/максимальна пускова напруга 22-60V
• максимальний струм короткого замикання DC 15A
• максимальний вхідний робочий струм 13,7 a
• вихідний параметр при 120 В при 230 В
• пікова вихідна потужність 310 Вт 310 Вт
• Номінальна вихідна потужність 300 Вт 300 Вт
• номінальна вихідний струм 2.5 A 1.3 a
• діапазон номінальної напруги 85-160vac 180-265VAC
• діапазон номінальної частоти 48-51hz/58-61HZ 48-51hz/58-61hz
• коефіцієнт потужності > 95% > 95%
• кількість підключених блоків на ланцюжок 15 комплектів (однофазний) 25 комплектів (однофазний)
• вихідна ефективність при 120 В при 230 в
• статична ефективність MPPT 0,995 0,995
• максимальна вихідна ефективність 0,95 0,95
• втрата потужності вночі
• повне гармонійне спотворення
• зовнішній вигляд і технічні характеристики
• діапазон робочих температур від -20°C до +50°c
• клас водонепроникності IP65 nema3r
• метод охолодження самоохолодження
• режим зв'язку WiFi
• режим передачі потужності зворотна передача, застосування пріоритету навантаження
• система моніторингу мобільний додаток
• електромагнітна сумісність EN61000-6-1:2007 en6100-6-3:2007+A1:2011+AC:2012
• мережеві перешкоди en50549-1,en 50549-2,NBR 16149:2013,ul1741
• виявлення мережі IEC/EN 62109-1, IEC/EN 62109-2, IEC 62116,IEEE 1547
• застосовні сценарії: система виробництва сонячної енергії (дах, зовні).
• застосування продукту: обладнання для виробництва сонячної енергії

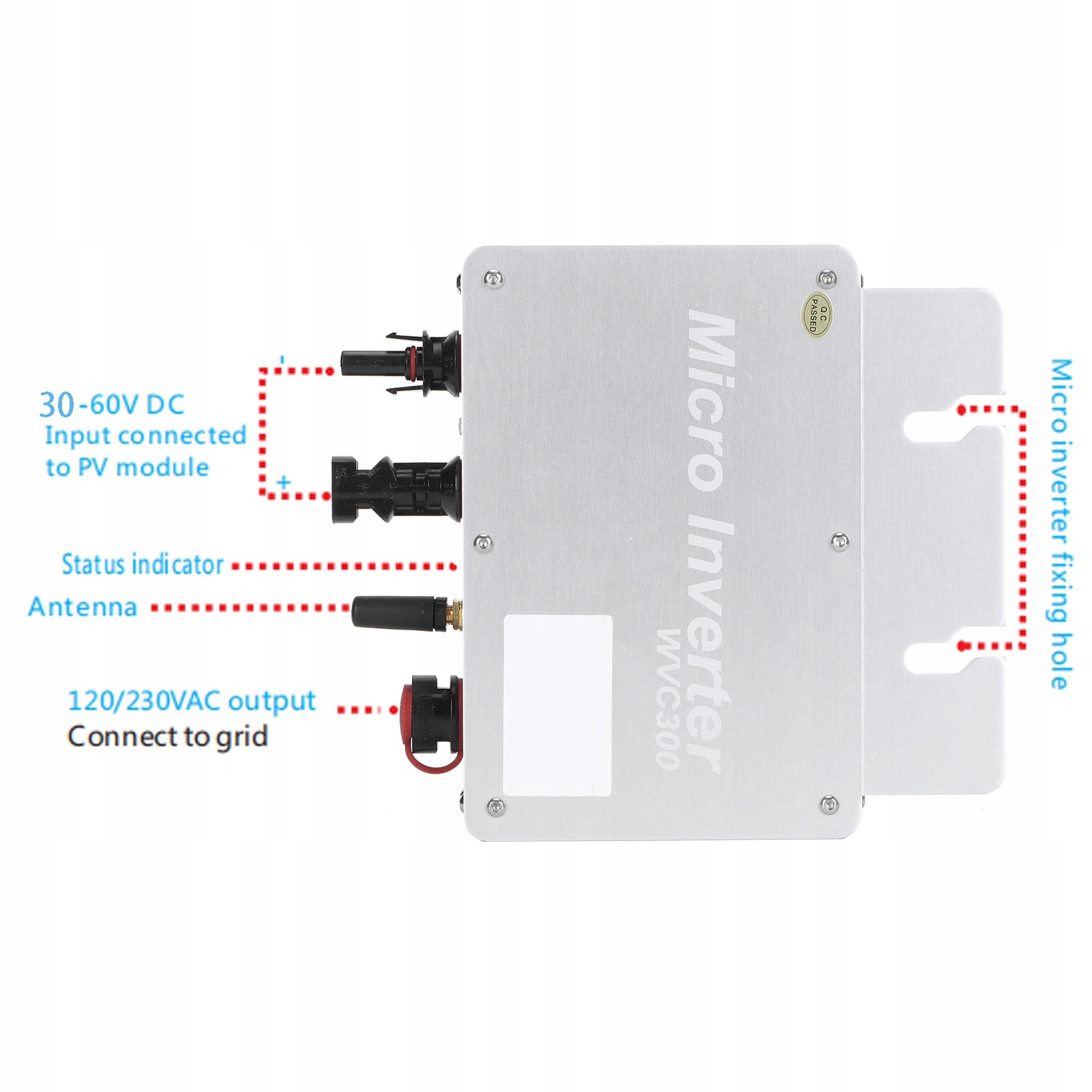

• кроки установки інвертора:
• Крок 1: використовуйте гвинти, що поставляються з машиною, для установки і кріплення інвертора на світло
• на опорі плоскої дошки.
• Крок 2: Підключіть постійний струм на фотоелектричній панелі до штекера Micro Control4 для розділення позитивних і негативних полюсів
• підключіть до вхідного терміналу постійного струму інвертора.
• Крок 3: Відкрийте водонепроникну кришку вихідного роз'єму змінного струму інвертора і підключіть ac
• провід підключений до водонепроникної вилки змінного струму.
• Крок 4: Підключіть вихідний кабель змінного струму до основного кабелю змінного струму;
• Крок 5: повторіть кроки з 1 по 3 для встановлення та підключення всіх інверторів;
• Крок 6: підключіть основний кабель змінного струму до електромережі, щоб розпочати подорож із зеленою енергією.

• 1 x мікроінвертор

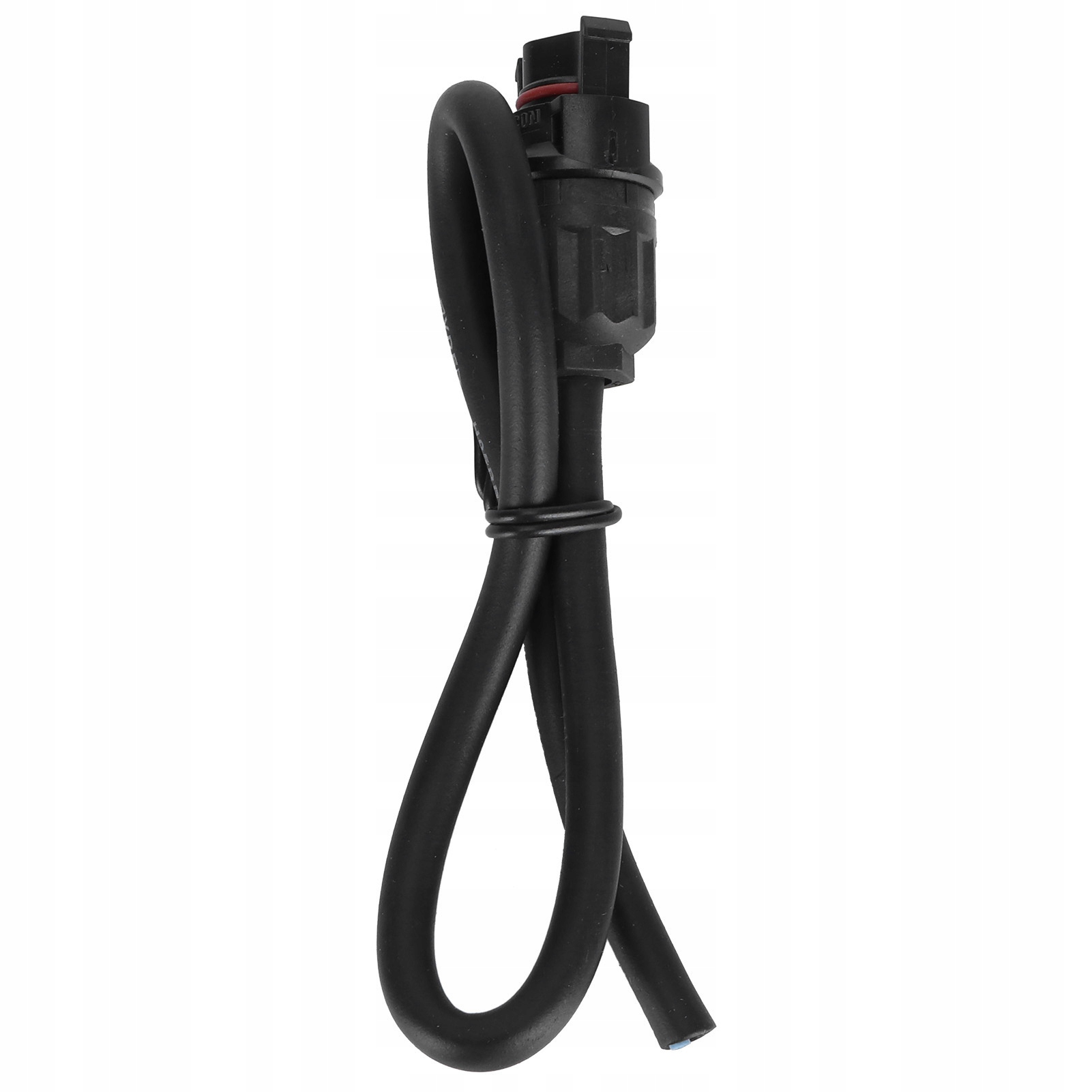

• 1 x кабель
• 1 x Керівництво англійською мовою
• 1 x сумка для аксесуарів (2 x гвинт, 2 x гайка, 4 x аксесуари, всього 8 шт.)

1. Перш ніж встановлювати мікроінвертори серії WVC, спочатку прочитайте цей посібник і зверніть увагу на деталі встановлення.

2. Цей посібник містить важливі інструкції, яких слід дотримуватися під час встановлення та обслуговування мікроінверторів Kadant. Щоб зменшити ризик ураження електричним струмом та забезпечити безпечну установку та експлуатацію інвертора, завжди дотримуйтесь наведених нижче символів безпеки, що містяться в цьому документі, щоб вказати небезпеку ситуація та важливі інструкції з безпеки.

3. Зверніть увагу, що новий тип і старий тип цього продукту будуть відправлені випадковим чином, і переконайтеся, що ви не заперечуєте перед розміщенням замовлення.
