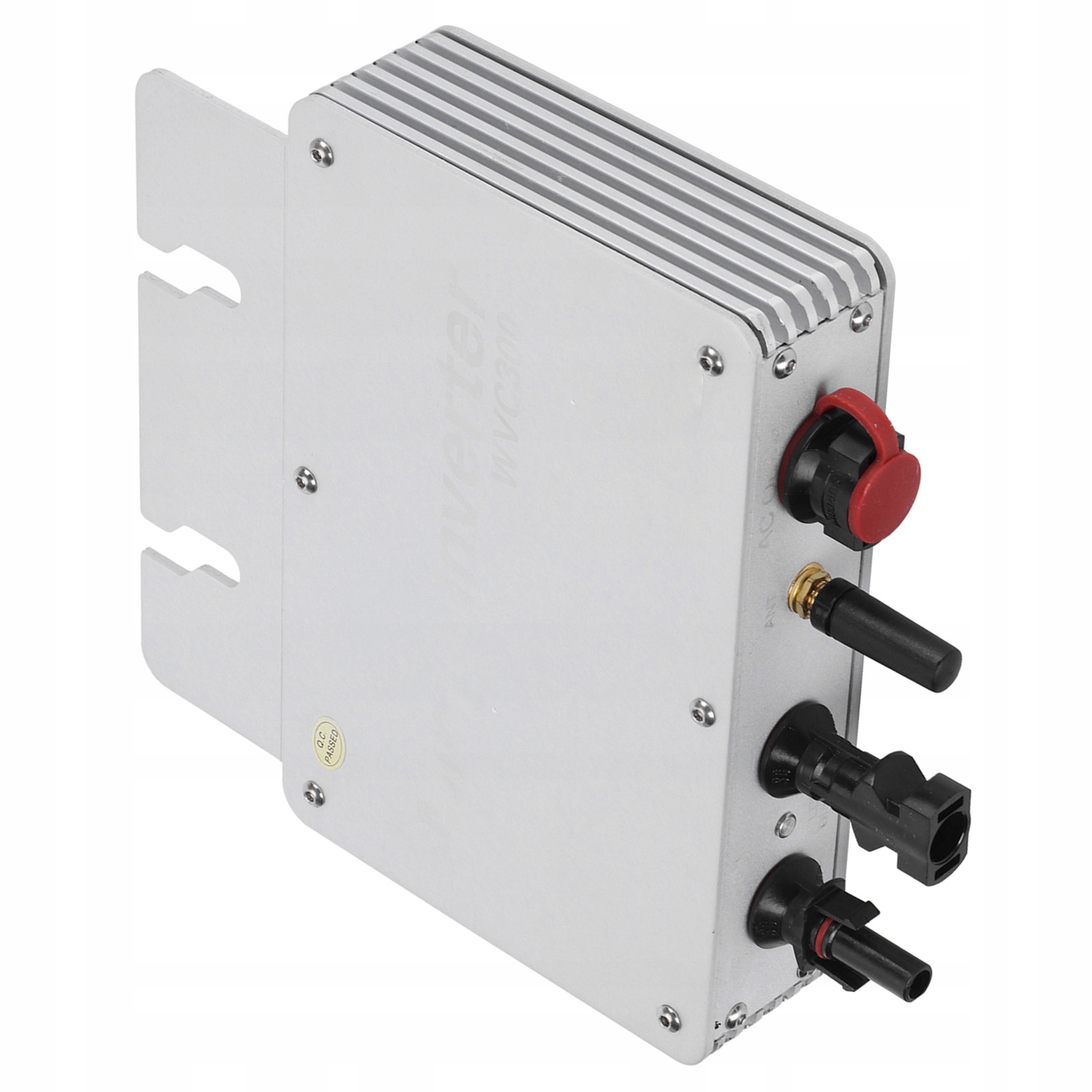

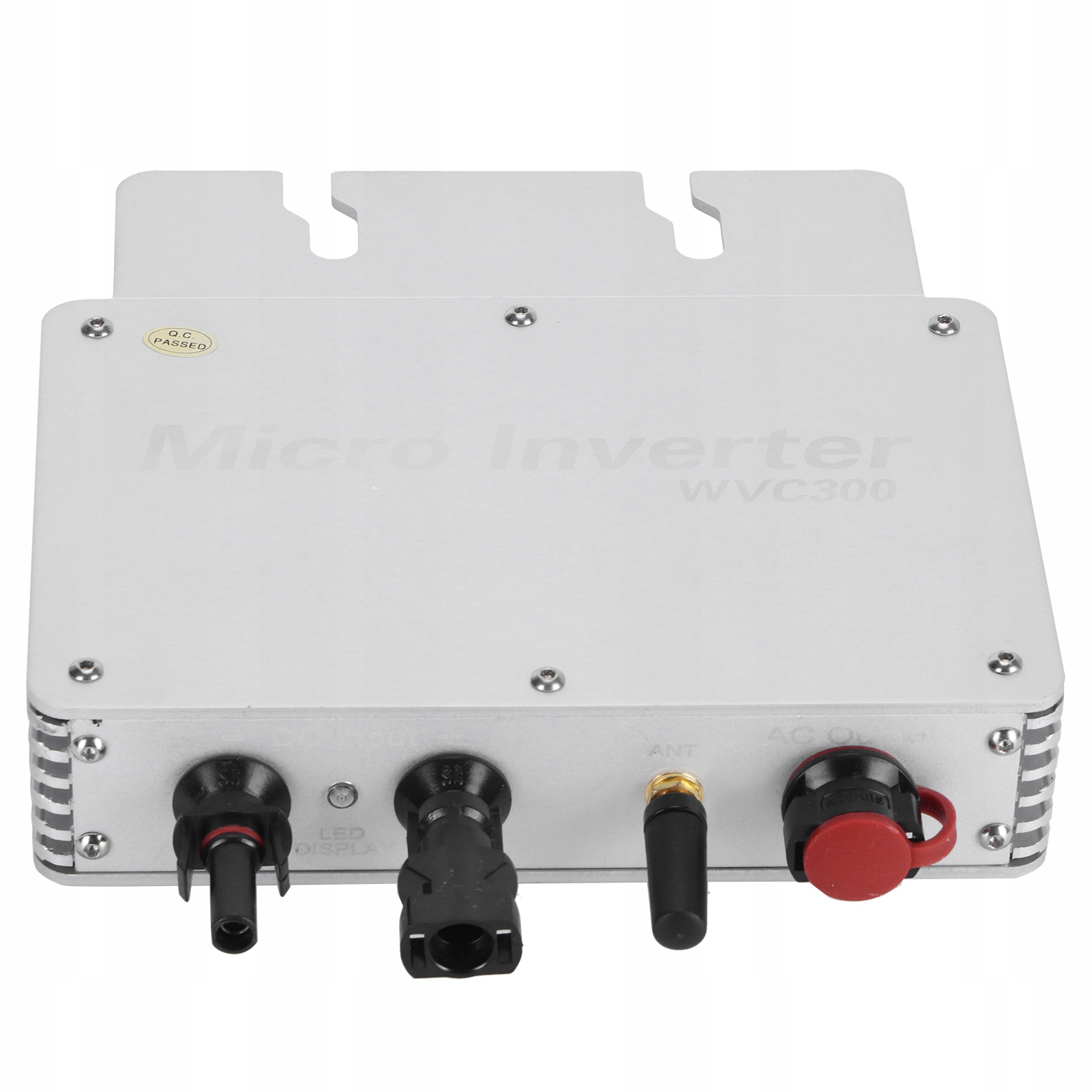

3114210017412 - WVC-300 Сонячний мікро інвертор

функція:

1. Вхід і вихід повністю розділені для забезпечення безпеки і високої надійності.

2. З швидким відстеженням точки максимальної потужності (MPPT), зворотною передачею потужності.

3. Кілька блоків можуть бути підключені паралельно, з вбудованими високоточними лічильниками електроенергії. Глобальна адаптація напруги / частоти.

4. Високоточний режим індуктивної мікромережі, управління даними платформи 5g IoT.

5. Використання методу самоохолодження тепловиділення, тривалий термін служби, з моніторингом мобільного телефону App, більш безпроблемним.

6. Підтримка режиму підключення до мережі з високочастотної модуляцією в топології повного прямого моста.

7. Сонячний інвертор, який не потребує монтажу та обслуговування, є водонепроникним і простим у використанні.

• Тип товару: мікро інвертор
• Матеріал: алюмінієвий сплав + електронні компоненти
• колір: як показано
• розмір виробу: прибл. 15,1 x 16,5 x 3,9 см / 5,9 x 6,5 x 1,5 дюйма
• вага: прибл. 1017 г/35,9 унцій
• модель: WVC-300
• параметр
• режим вихідної напруги 120/230 в автоматичне перемикання
• діапазон напруги розімкнутого ланцюга сонячної панелі 33-60 В постійного струму
• пікова напруга відстеження потужності 22-60 в
• мінімальна/максимальна пускова напруга 22-60 в
• Максимальний струм 15A
• максимальний вхідний робочий струм 13,7 a
• вихідний параметр при 120 В при 230 в
• пікова вихідна потужність 310 Вт 310 Вт
• Номінальна вихідна потужність 300 Вт 300 Вт
• номінальний вихідний струм 2,5 а 1,3 а
• діапазон номінальної напруги 85-160vac 180-265VAC
• номінальний діапазон частот 48-51 Гц/58-61 Гц 48-51 Гц/58-61 Гц
• коефіцієнт потужності >95% >95%
• кількість підключених пристроїв в ланцюжку 15 комплектів (однофазний) 25 комплектів (однофазний)
• вихідна ефективність при 120 В при 230 В
• статична ефективність MPPT 0,995 0,995
• максимальна вихідна потужність 0,95 0,95
• втрати потужності в нічний час
• повне гармонійне спотворення
• зовнішній вигляд і технічні параметри
• діапазон робочих температур від -20°C до +50°c
• клас водонепроникності IP65 nema3r
• метод охолодження самоохолодження
• режим зв'язку WiFi
>
• режим передачі потужності зворотна передача, використання пріоритету навантаження
• система моніторингу мобільний додаток
• електромагнітна сумісність EN61000-6-1:2007 en6100-6-3:2007+A1:2011+ac:2012
• мережеві перешкоди en50549-1,en 50549-2,NBR 16149:2013,ul1741
• виявлення мережі IEC/EN 62109-1, IEC/EN 62109-2, IEC 62116,IEEE 1547

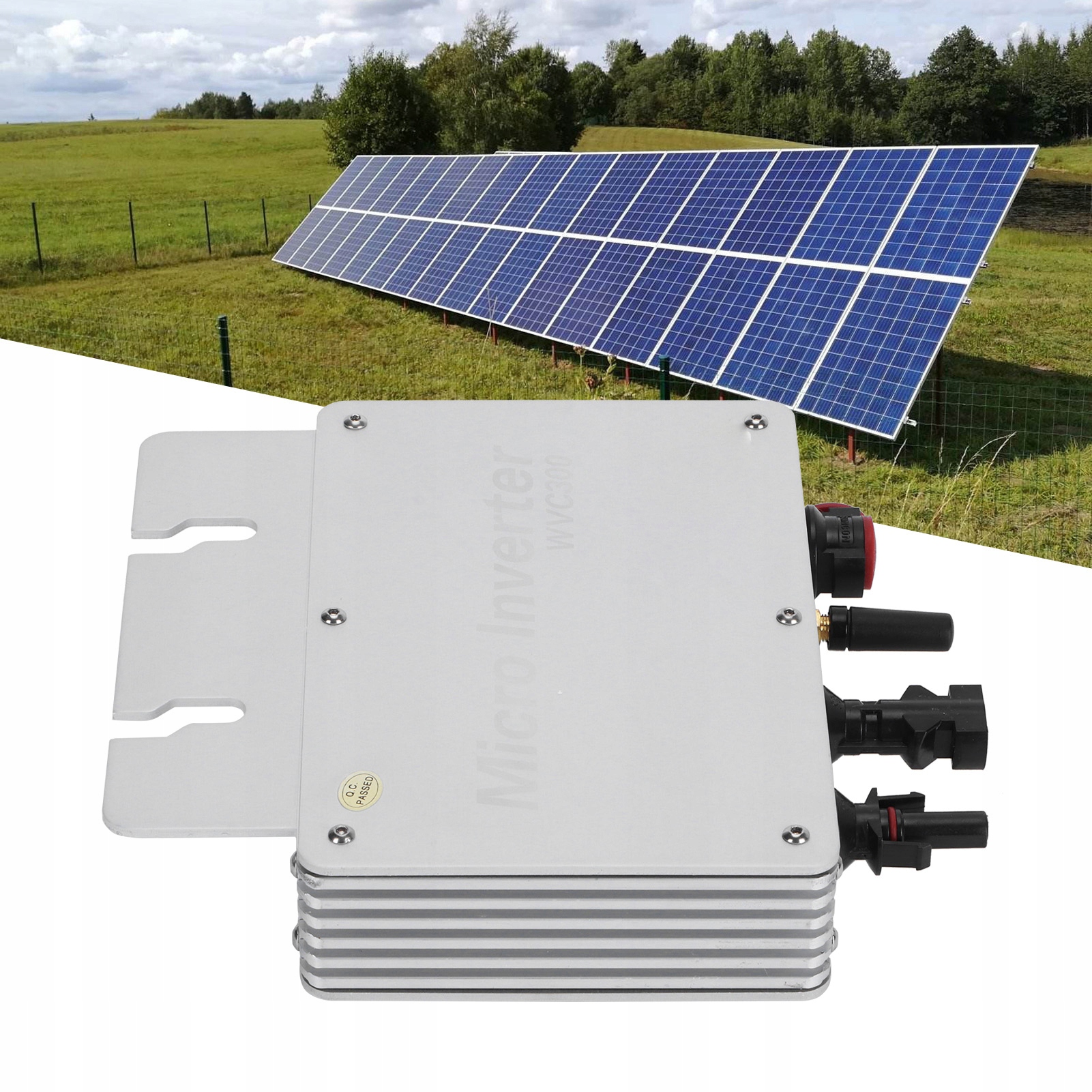

• застосовні сценарії: система виробництва сонячної енергії (дах, зовні).
• застосування продукту: обладнання для виробництва сонячної енергії
• кроки установки інвертора:

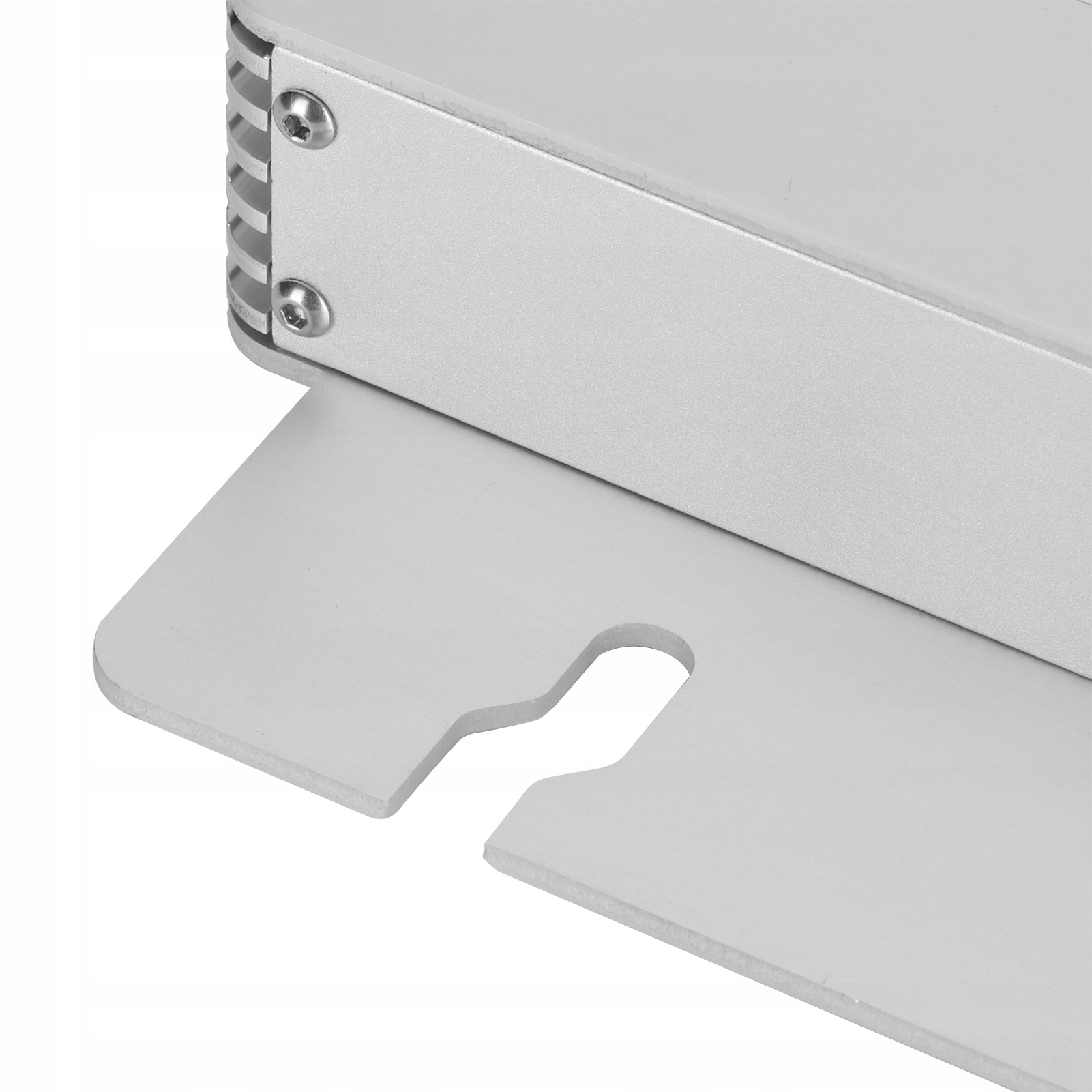

• Крок 1: використовуйте гвинти, що поставляються з машиною, для установки і кріплення інвертора на світло
• на кронштейні плоскої пластини.
• Крок 2: Підключіть DC на фотоелектричній панелі до штекера Micro Control4 для розділення позитивних і негативних полюсів
• підключіть до вхідного терміналу постійного струму інвертора.
• Крок 3: Відкрийте водонепроникну кришку вихідного роз'єму змінного струму інвертора і підключіть ac
• провід підключений до водонепроникної вилки змінного струму.
• Крок 4: Підключіть вихідний кабель змінного струму до основного кабелю змінного струму;
• Крок 5: повторіть кроки з 1 по 3 для встановлення та підключення всіх інверторів;
• Крок 6: підключіть основний кабель змінного струму до електромережі, щоб розпочати подорож зеленою енергією.

список пакетів:

• 1 x мікро інвертор
• 1 кабель
• 1 x Керівництво англійською мовою
• 1 x сумка для аксесуарів (2 x гвинт, 2 x гайка, 4 x аксесуари, всього 8 шт.)
