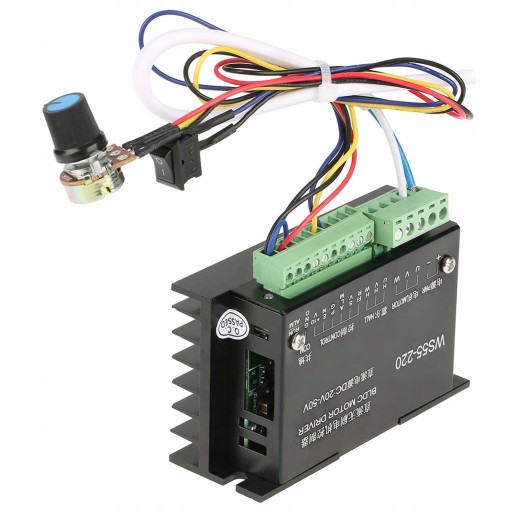

03773 - Безщітковий контролер двигуна bldc dc48v 500w cnc ws55-220

Особливості:

WS55-220 — це високопродуктивний, економічний 3-фазний контролер двигуна BLDC. Діапазон напруги від 20 до 50 В постійного струму.

Контролер може керувати двигуном DLDC з функцією HALL або без неї.

Контролер заснований на передовій технології та оснащений високою швидкістю, високим крутним моментом, низьким рівнем шуму, низьким рівнем вібрації, захистом від перевантаження по струму, захистом від перевантаження, меншою фазою. захист, захист від короткого замикання фазної лінії, вихід тривоги, вихід сигналу швидкості, позитивне негативне регулювання швидкості тощо.

Цей контролер можна використовувати в невеликому обладнанні, електроінструментах, витяжному вентиляторі, нефритовій шліфувальній машині, вібраційному двигуні тощо.

Зовнішнє керування потенціометром/зовнішнє керування напругою.

Із захистом від перенапруги, захисту від перевантаження по струму, захистом від блокованого ротора.

Технічні дані:

Номінальна напруга: від 20 до 50 В постійного струму

Номінальний струм: 12 A

Обмеження струму: 15 A

Максимальна швидкість: 20000 об/хв (конкретна швидкість залежить від самого двигуна та навантаження)

Температура зберігання: -20 ℃ ~ + 65 ℃

Середовище використання: уникайте прямого контакту з пилом, парами та корозійними газами

Температура: 0–45 ℃

Вологість: Удар: максимум 5,9 м/с2

Вологість при зберіганні: 0 ~ 95% RH

Розмір: прибл. 9,5 x 6 x 3,5 см/3,74 x 2,36 x 1,38 дюймів

Вага: 258 г

Деталі:

1. Два режими регулювання швидкості:

Зовнішній потенціометр: за допомогою цього потенціометра, регулювання швидкості;

Зовнішня напруга: регулювання швидкості зовнішньої напруги 10 В постійного струму;

Примітка. Дві настройки швидкості не можна використовувати одночасно.

2. Сигнал PG на виході швидкості: між портом і землею є вихідний імпульс 5 В.

Вихідна частота встановлена на P (Гц), логарифм класу двигуна — N, а швидкість — F (об/хв), тоді вихідна частота — P=F*N/60.

3. Вихід тривоги ALM: вихід імпульсу тривоги 5 В між портом і землею.

4. Функція позитивної інверсії:

F/R: перемикач Fiddle на відповідній стороні, напрямок керування двигуном можна змінити. Для перемикача біла частина вгору та вниз, потім перемістіть її вгору та вниз. У випадку перемикача біла частина горизонтальна, а дзвінок горизонтальний.

5. Старт-стоп (два режими керування):

1. Зовнішній перемикач EN: Передача перемикачем.

2. EN Боковий тумблер: для тумблера біла частина вгору та вниз, а потім вниз, щоб почати; для тумблера біла частина горизонтальна, потім виберіть, щоб почати;

Примітка. Одночасно можна повертати лише один елемент керування, один із перемикачів закрито, а інший дійсний.

6. Захист від зависання ротора: якщо двигун перестає працювати, увімкніть живлення знову, щоб запустити.

7. Індикатор живлення: зелене світло: увімкнення та вимкнення живлення

8. Індикатор стану: червоне світло: два спалахи в режимі очікування, вимикається після ввімкнення.

9. Опір ізоляції:> 100 М при температурі навколишнього середовища та атмосферному тиску;

10. Міцність ізоляції: за нормальної температури та тиску 0,5 кВ, 1 хвилина
