Советская плата выпрямителя RESURS-1 PECYPC-1

ниже приведены фотографии оригинальной платы, используемой в этом выпрямителе. Это фотографии , не являющиеся предметом данного предложения. размещено здесь для ознакомительных целей.

предметом предложения является замена вышеуказанных плат-современное исполнение, на современных-общедоступных европейских компонентах (легко доступны в случае поломки). Плитка, являющаяся предметом предложения, показана на фотографиях ниже и далее в описании.

пластина используется в выпрямителе, показанном на фотографии рядом с ним(этот выпрямитель не является предметом данного предложения).

краткое описание работы выпрямителя, его функций, эксплуатации...

устройство в автоматическом режиме не подает ток без подключенной батареи - поэтому устойчив к короткому замыканию выходных клемм (просто не подает ток), устойчив также к инверсии полюсов (обмен плюса с минусом) - тогда тоже ничего плохого не произойдет !

стандартная работа- автоматическая загрузка - вынутая перемычка автоматики на задней стенке.

в этом случае-при включении горит индикатор "сеть" и больше ничего не происходит - до тех пор, пока аккумулятор не будет правильно подключен. Затем начинается зарядка-ток, который мы устанавливаем потенциометром, - и мы читаем на амперметре.

система не имеет функции стабилизации тока - поэтому ток заряда будет уменьшаться - по мере увеличения заряда батареи он будет увеличиваться при увеличении нагрузки.

чип имеет функцию выключения после зарядки. После превышения напряжения, которое мы устанавливаем внутренним потенциометром-загорается красный светодиод "зарядка завершена" - и устройство переходит в режим ожидания. Он не начнет заряжаться до тех пор, пока мы не отключим аккумулятор и не подключим его снова - или когда мы выключим и снова включим устройство в сеть.

видимая на фотографии рядом с "перемычкой автоматики" (слева вверху) - позволяет включать схемы защиты - тогда выпрямитель работает как "регулируемый источник питания" - то есть на выходных клеммах у нас все время есть ток-можно сделать короткое замыкание (на что, конечно, нужно быть осторожным), замена полюсов аккумулятора закончится сгоранием предохранителя, система не выключится после зарядки аккумулятора (обеспечивает ток все время) - но - благодаря этому - при необходимости - питать, например, лампочки, двигатель, нагреватель и т. д., Что нам нужно.

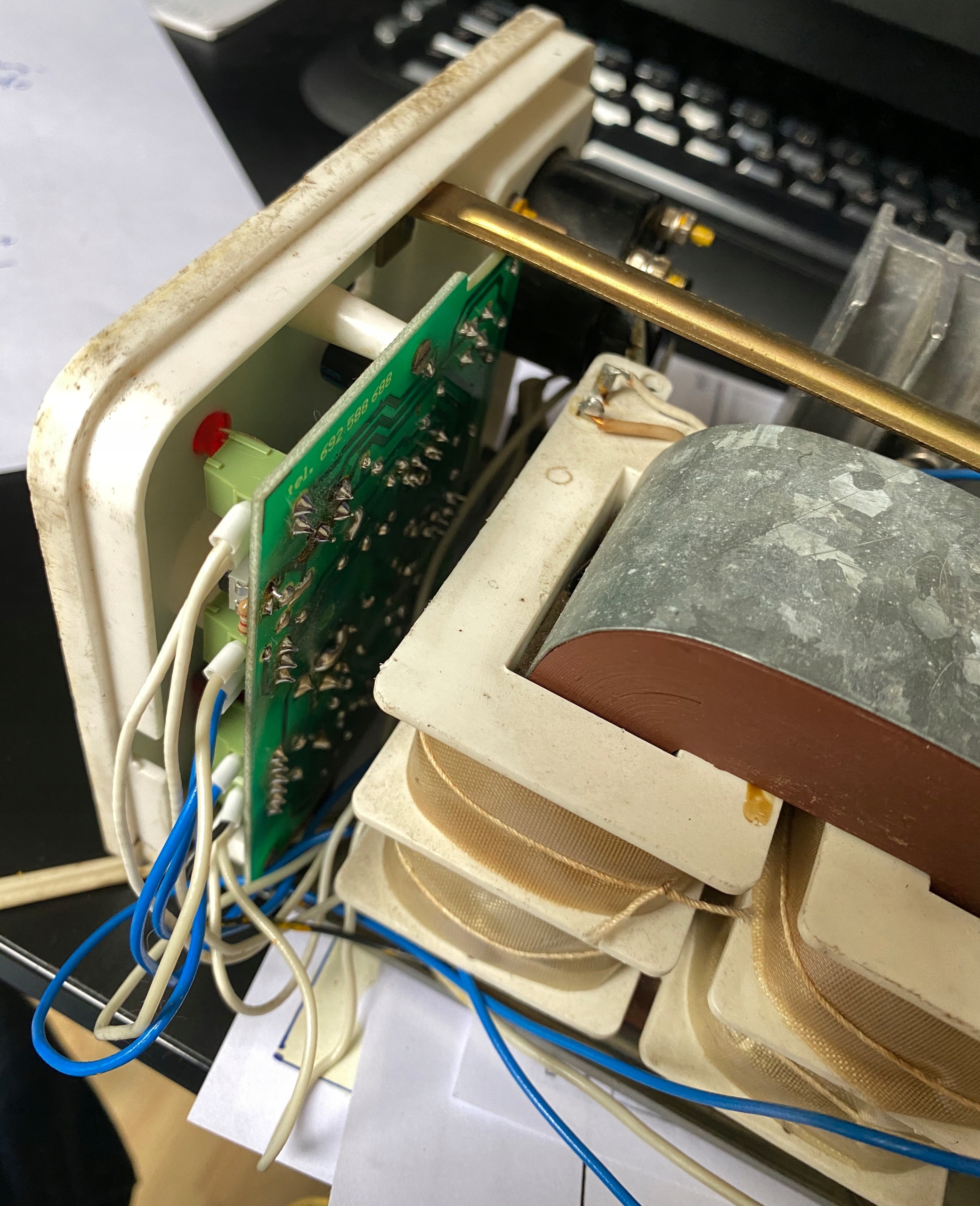

на фотографии рядом изображена пластина, установленная в устройстве.

необходимо немного отшлифовать ее часть, чтобы в одном месте поместилась планка, удерживающая боковые стенки.

этот фрагмент выделен белой рамкой на плитке.

на плате уже припаян новый потенциометр хорошего класса. Отверстие в пластиковом корпусе должно быть увеличено - так, чтобы резьба потенциометра поместилась в лицевую панель. Затем закручиваем его гайкой, прикручиваем пластину теми же шурупами, которыми была прикручена старая пластина.

разъемы для проводов расположены так же, как и на старой плате. Провода нужно по очереди-подключать к новой плате.

вместо лампочки установлен светодиод, сигнализирующий о включении в сеть.

потенциометр R20 используется для установки напряжения - после превышения которого система завершит зарядку.
