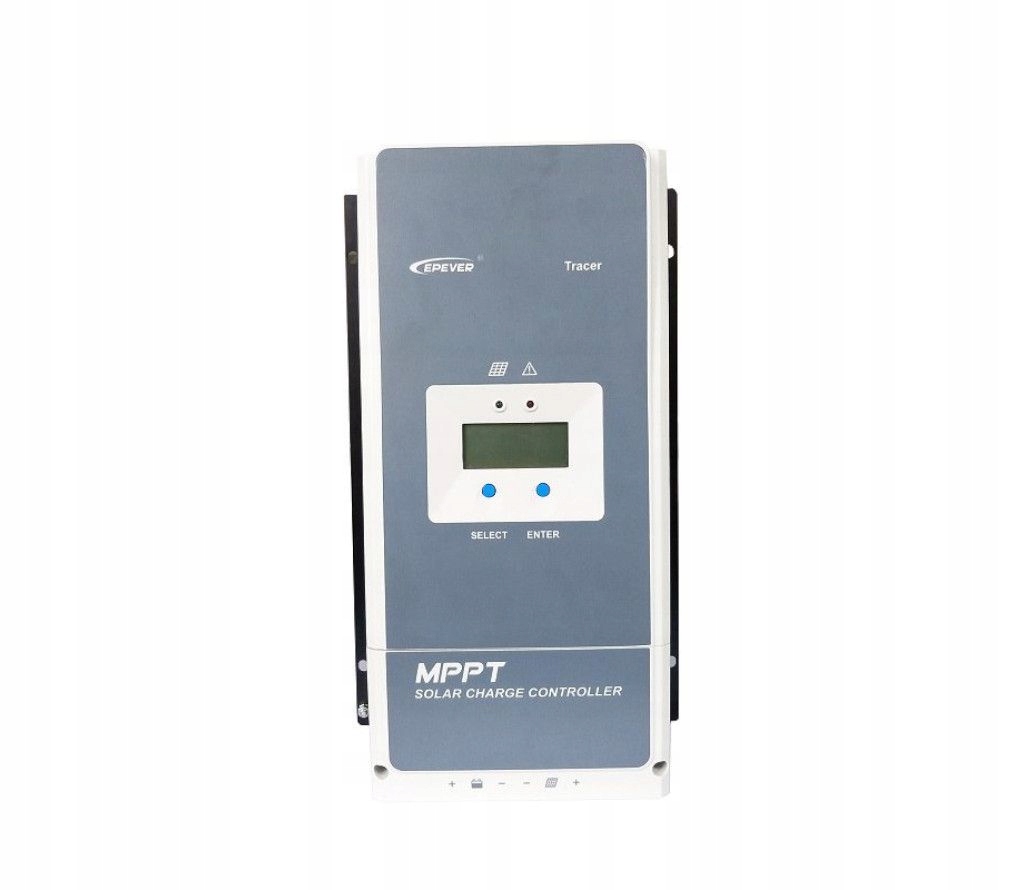

контроллер Tracer серии AN, основанный на технологии многофазного синхронного выпрямления (MSRT) и усовершенствованном алгоритме управления MPPT,с двухъядерной архитектурой процессора.
MSRT может гарантировать очень высокую эффективность преобразования при любой зарядной мощности, что значительно повышает эффективность солнечной системы.
усовершенствованный алгоритм управления MPPT минимизирует максимальное время потери мощности. Он обеспечивает эффективность отслеживания, соответствующую скорость, а также высокую эффективность преобразования при высокой или низкой мощности, чтобы обеспечить максимально возможную производительность модуля в любой ситуации.
Tracer может быстро отслеживать максимальную точку мощности (MPP) от PV панелей, чтобы получить максимальную энергию от панели.
функция ограничения мощности и тока зарядки и функция автоматического снижения мощности полностью обеспечивают стабильность работы с негабаритными фотоэлектрическими модулями и работают в условиях высокой температуры.
благодаря адаптивному трехступенчатому режиму зарядки, основанному на цифровой схеме управления, регуляторы серии Tracer an могут эффективно продлить время работы, жизненный цикл батареи и значительно повысить производительность системы.
возможность создания гибридных энергосистем.
Универсальная электронная защита ,включая защиту от перезаряда, чрезмерной разрядки и обратной полярности PV, эффективно обеспечивает более безопасную и надежную работу Солнечной системы в течение длительного времени работы.
контроллер имеет изолированный RS485
интерфейс со стандартным протоколом связи MODBUS и блоком питания 5 в облегчает клиенту расширение приложения, поддерживая до 8 контроллеров зарядки параллельно для расширения системы и удовлетворения различных требований мониторинга, поэтому его можно использовать для различных приложений.
особенности:
- компоненты с высоким качеством и низким уровнем отказов обеспечивают долговечность продукта
- передовая технология MPPT и сверхбыстрая скорость отслеживания, с эффективностью отслеживания не менее 99,5%
- максимальная эффективность передачи постоянного / постоянного тока составляет до 98,6%★, эффективность полной нагрузки составляет до 98% ★
- усовершенствованный алгоритм управления MPPT минимизирует потери MPP
- точность распознавания и отслеживания в самой высокой точке MPP
- более широкий диапазон рабочего напряжения MPP
- система автоматического управления для ограничения мощности и тока зарядки, превышающего номинальное значение
- поддержка 4 вариантов зарядки: AGM, GEL. Жидкость, пользователь
- функция компенсации температуры батареи
- запись энергии в реальном времени и статистические функции
- автоматическая функция уменьшения избыточной мощности
- стопроцентная полная нагрузка в диапазоне температур окружающей среды при зарядке и разгрузке
- поддержка до 8 единиц параллельно для расширения системы
- сигнал переключателя нагрузки внешнего реле нагрузки позволяет реализовать различные режимы работы нагрузки
- автоматическое управление проектом реле полезности и генератора
- реле автоматизации инструментов или генераторов облегчают компоновку гибридной системы питания
- дистанционная конструкция датчика температуры и напряжения будет собирать точные данные о температуре и напряжении батареи
- изолированный RS485 с напряжением 5 В постоянного тока / 200 мА для защиты выхода без устройств питания с протоколом MODBUS
- вы можете контролировать или устанавливать параметры с помощью приложения телефона или программного обеспечения на компьютере
- сертификат CE (LVD EN / IEC62109, EMC EN61000-6-1 / 3)
- номинальное напряжение системы: 12V/24V / 36V / 48V
- номинальный ток зарядки: 100A
- номинальный ток разряда: 100A
- диапазон входного напряжения батареи: 8V～68v
- Макс. напряжение разомкнутой цепи PV: 200V
- диапазон напряжения MPP: VBAT + 2v～144v
- Макс. входная мощность PV: 1250 Вт/12 в, 2500 Вт/24 в, 3750 Вт/36 в, 5000 Вт/48 В
- собственное энергопотребление: 98ma/12V;60mA/24V;50mA/36V;46ma/48V
- коэффициент компенсации температуры: - 3MV/ºC/2V(значение по умолчанию)
- связь: RS485 (интерфейс RJ45)
- заземление: отрицательное заземление
- диапазон температур ЖК-дисплея: - 20oC～+70oC
- рабочая среда, диапазон температур: - 25oC～+60oC
- температура хранения: - 30oC～+85oC
- диапазон влажности: 5% до 95% (N. O.)
- корпус: IP20
- размер: 394 мм x242 мм x 143 мм
- диаметр монтажного отверстия: Φ7
- вес: 7,4 кг
технические характеристики:
параметры окружающей среды:
механические параметры:
