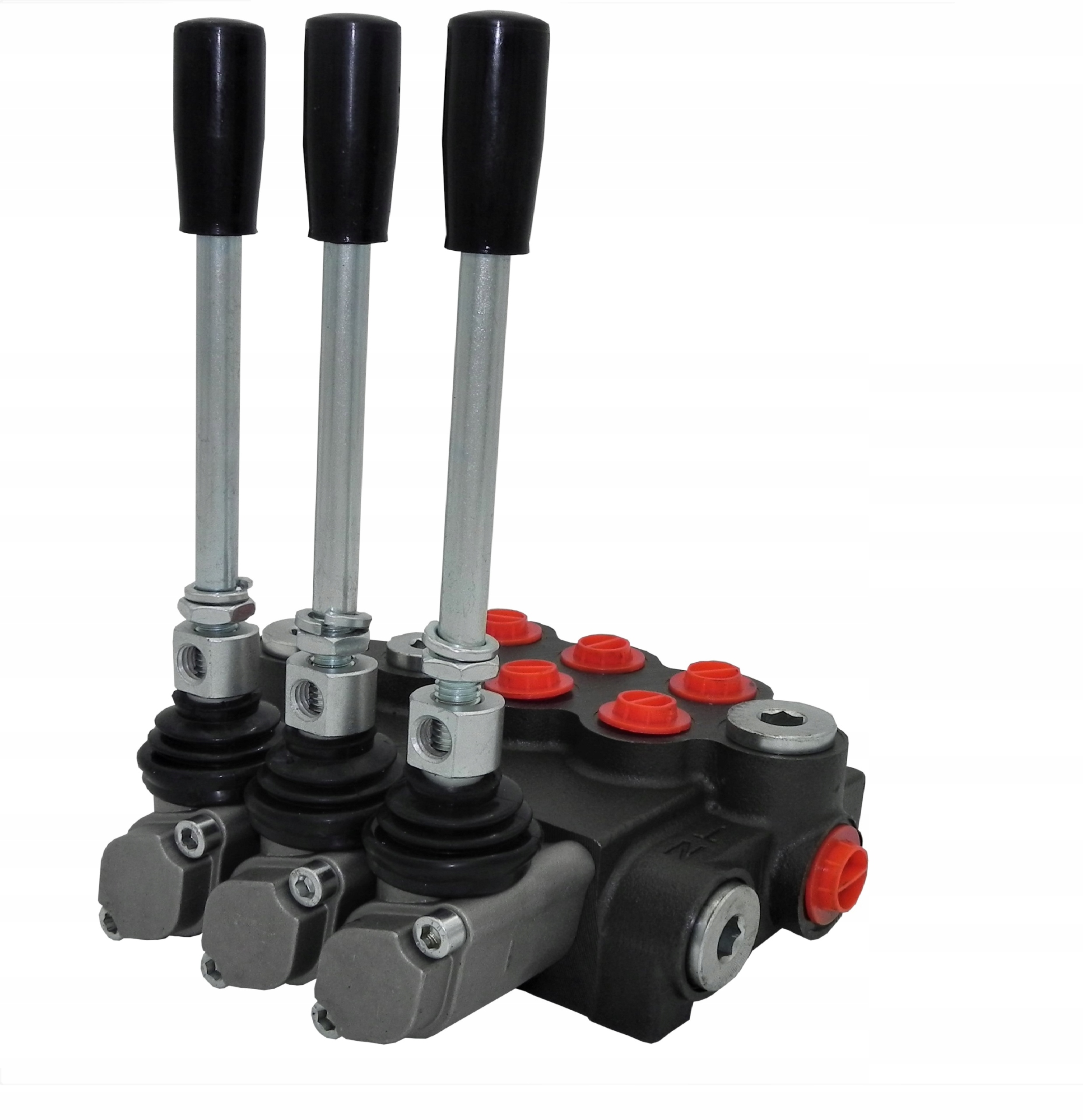

Q80/3 1SP - Гидравлический разделитель 3 секции 80L + плавающий

3-секционный гидравлический разделитель P80 с плавающей секцией

применение:

имеет широкое применение в гидравлических системах в сельском хозяйстве, садоводстве, лесном хозяйстве, строительстве и широкой промышленности.

сплиттер подходит для различных видов машин, таких как: сельскохозяйственная техника, тракторы, опрыскиватели, повороты, циклопы, погрузчики HDS, строительная техника, погрузчики, экскаваторы, подметальные машины, промышленные машины и другое оборудование с гидравлическим управлением.

плавающая секция иначе свободный сток, используется, в частности, для снегоочистителей или в фронтальных погрузчиках тур. Вызывает свободное движение поршневого штока в гидравлических цилиндрах. Защищает от повреждений элементы, которые имеют прямой контакт с землей, например, отвал плуга.

технические характеристики:

рекомендуемый расход масла системы: 0 - 80 л / мин.

Пример управления: три привода 2-стороннего действия.

возможность последовательного подключения к существующей системе (требуется напорная втулка).

управление:

все трехпозиционные рычаги (1 - 0-  2), на пружине, то есть сами возвращаются к вертикали:

• положение 0 нейтральное (рычаг установлен вертикально) поршневой шток привода стоит - масло идет на перелив.
• рабочее положение 1 (рычаг установлен в наклонном положении вперед) шток поршня привода выдвигается.
• рабочее положение 2 (рычаг установлен в наклонном положении назад) шток поршня привода убирается.

подключение:

питание от насоса (P1, P2): внутренняя резьба BSP 1/2" или BSP 3/4" - в зависимости от поставки

возврат к резервуару (T1, T2): внутренняя резьба BSP 3/4"

секции (a1, A2, a3 ; B1, B2, B3): внутренняя резьба BSP  1/2"

последовательное соединение (n): внутренняя резьба BSP 3/4"

диапазон давления:

максимальное давление на подаче: 250bar

максимальное давление на возврате: 50BAR

максимальное давление на секциях: 300bar

Заводской перепускной клапан установлен на 175bar

возможность самостоятельной регулировки, полная изменение оборота на 30 бар.

рекомендуемый диапазон температур масла:

очень много комбинаций настройки рычага-примеры

в нашем предложении мы также имеем полный ассортимент в области силовой гидравлики.насосы, распределители, гидравлические цилиндры, клапаны, гидравлические линии.
