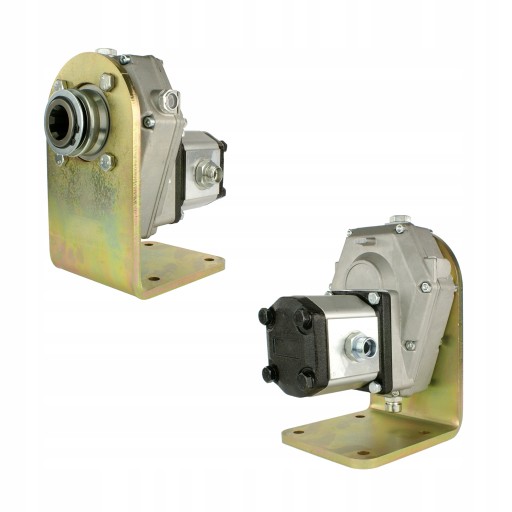

МАЛЕНЬКИЙ «МИНИ» МУЛЬТИПЛИКАТОР

В КОМПЛЕКТЕ ГИДРАВЛИЧЕСКИЙ НАСОС И

МОНТАЖНЫЙ КРОНШТЕЙН К ОСНОВАНИЮ

В комплект входит:

• мультипликатор 1:3,8
• монтажный кронштейн
• шестеренный насос 22 см3
• муфта соединительная
• винты и соединения

Производство:

Оригинальный продукт марки Hydrolider, условное обозначение: 1.45.05.047

Применение:

Широко применяется в гидравлических системах в сельском хозяйстве, садоводстве, лесном хозяйстве, строительстве и в широком смысле понял индустрию.

Компактный комплект, идеально подходящий для малых и средних лесозаготовительных, строительных машин, тракторов и других машин с карданным валом на выходе. Небольшой редуктор позволяет устанавливать комплект в труднодоступных местах, а также на тракторах и машинах, имеющих мало места для установки редуктора.

Используется там, где оригинальный гидравлический насос, установленный в машине, недостаточно мощный и эффективный или когда необходима дополнительная новая гидравлическая система для управления вновь установленным оборудованием.

Технические данные комплекта:

Редуктор крепится на ВОМ с помощью защелки, такое решение означает, что его можно достаточно быстро установить или снять, если окажется, что нам нужен ВОМ для другой машины.

КПД агрегата:

КПД зависит от оборотов ВОМ, к которому подключен агрегат. Чем выше частота вращения ВОМ, тем эффективнее работает насос.

Производительность комплекта в л/мин относительно оборотов ВОМ:

• 220 об/мин на ВОМ, КПД 19л/мин
• 320 об/мин на ВОМ, КПД 27л/мин
• 430 об/мин на ВОМ, КПД 36л/мин
• 540 об/мин на ВОМ, КПД 45л/мин

КПД комплекта в л/мин относительно оборотов двигателя в тракторах С-330, С-360, С-385, ZETOR, MF 255 и производных:

• 800 об/мин на КПД двигателя 19л/мин
• 1200 об/мин на двигателе, КПД 27л/мин
• 1600 об/мин на двигателе, КПД 36Л/мин
• 2000 об/мин на двигателе, КПД 45Л/мин

Технические данные коробки передач:

• Передаточное число: 1:3,8 Максимальная мощность: 10 кВт
• Подходит для типичного ВОМ 1,3/8 дюйма
• Скорость ВОМ: макс. 540 об/мин
• Имеет видоискатель для проверки уровня трансмиссионного масла.
• Возможность работы с насосами вторая группа
• Материал: корпус алюминий, шестерни стальные

Требует заливки трансмиссионного масла

После первого использования, для увеличения срока службы редуктора, рекомендуется заменить масло после первых 50 часов работы.

Технические данные насоса:

• Геометрический объем: 22 см3/об
• Направление вращения: правое
• Максимальная скорость вращения: 2500 об/мин
• Максимальное рабочее давление: 25 МПа
• Максимальное давление во взаимодействии с шестерней: до 14 МПа

Технические данные кронштейна:

Кронштейн стабилизирует мультипликатор во время работы и позволяет прикрепить мультипликатор к основанию в любом месте машины, вдали от трактора или приводного агрегата.

• Материал: сталь
• Покрытие: оцинковка
• Толщина листа: 8мм

Важно!!!

Наборы «Агрикола» разработаны таким образом, чтобы их можно было легко собрать самостоятельно. В целях сохранности товара при транспортировке и ограничений, вытекающих из регламентов курьерских компаний, комплект отправляется в раскрученном виде.
