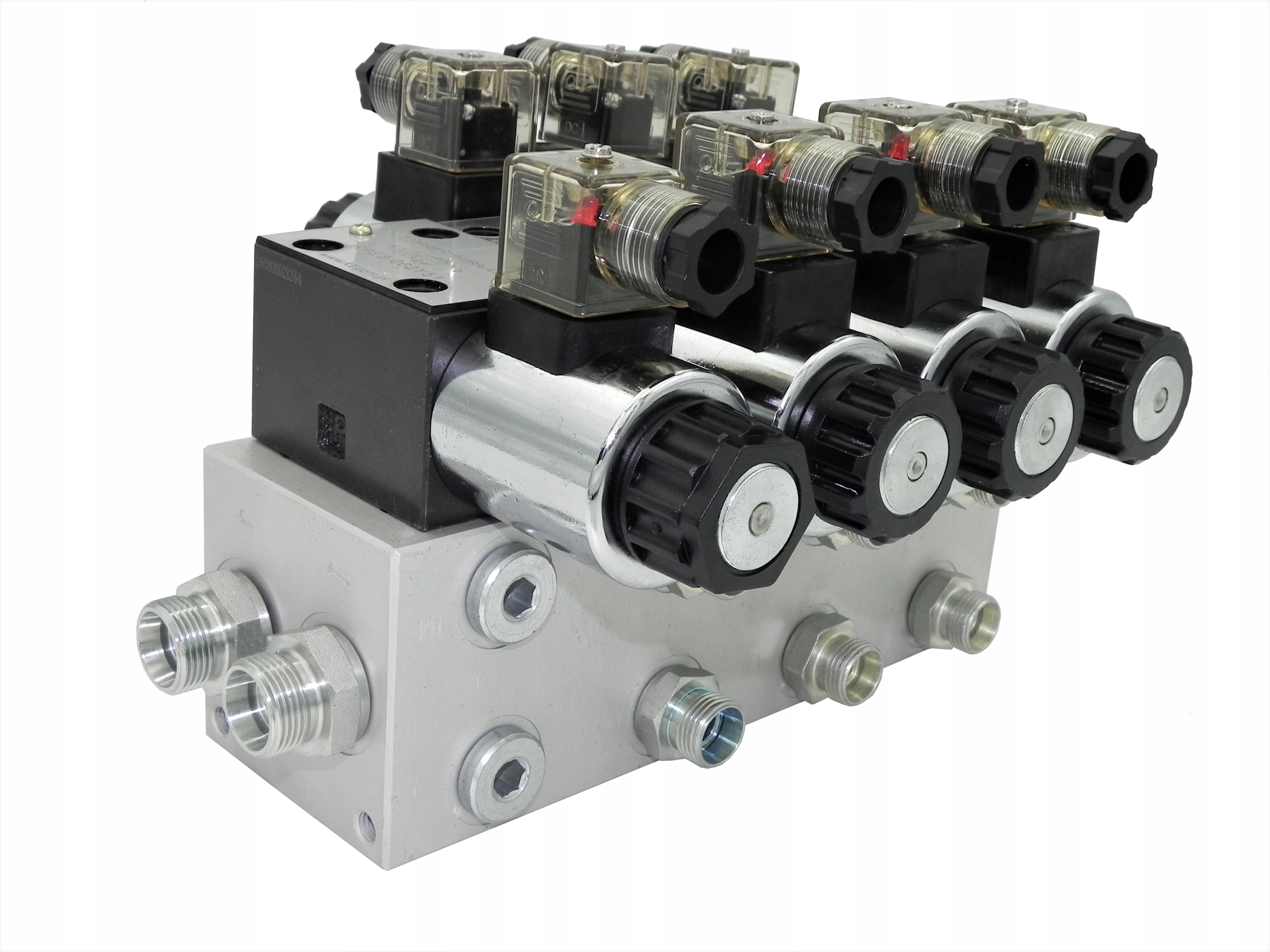

РАСПРЕДЕЛИТЕЛЬ HYDR. CETOP 3 СЕКЦИИ 24V + РАЗГРУЗКА

с электроприводом 24V

применение:

имеет широкое применение в гидравлических системах в сельском хозяйстве, садоводстве, лесном хозяйстве, строительстве и широкой промышленности.

сплиттер подходит для различных видов машин, таких как: сельскохозяйственная техника, тракторы, опрыскиватели, турки, циклопы, погрузчики HDS, строительная техника, погрузчики, экскаваторы, подметальные машины, промышленные машины и другое оборудование, имеющее гидравлическую систему.

технические характеристики:

В комплекте комплект разъемов с выходом M18x1.5 и комплект электрических штекеров.

рекомендуемый расход масла системы: 0 - 60 л / мин.

Пример управления: три привода 2-стороннего действия.

материал:

корпус распределителя и стальные ползунки, электрические вилки и пластиковые нажимные гайки, блок в зависимости от партии стали или алюминия.

принцип работы:

сплиттер имеет одну стартовую секцию и три рабочие секции. Стартовая секция, иначе разгрузочная, необходима, она предназначена для разгрузки насоса, в то время как мы не управляем какой-либо рабочей секцией распределителя.

ни одна рабочая секция не будет работать, если на стартовую секцию не будет отключен ток, поэтому электрическое соединение должно быть настроено таким образом, чтобы каждый электрический сигнал, отпускаемый на рабочую секцию, должен одновременно достигать стартовой секции.

управление:

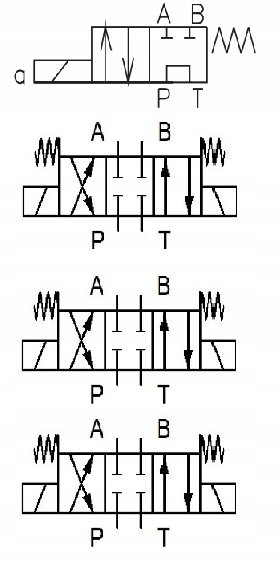

ползунок стартовой секции двухпозиционный (0 - 1), на пружине, т. е. сам возвращается в нейтральное положение после отключения подачи тока. Пока ползунок находится в нейтральном положении, масло идет на перелив, насос затем разгружается.

принцип работы ползунка:

• положение 0 нейтральное (подача тока на катушку отключена) давление на рабочих секциях не может быть достигнуто.
• рабочее положение 1 (подача тока на катушку открыта) возможность получения давления на рабочих секциях.

трехпозиционный слайдер рабочей секции (1 - 0 - 2), на пружине, то есть сам возвращается в нейтральное положение после отключения подачи тока.

принцип работы ползунка:

• положение 0 нейтральное (подача тока на обе катушки отключена)поршневой шток привода стоит-масло идет на перелив.
• рабочее положение 1 (подача тока только на первую катушку) шток поршня привода выдвигается.
• рабочее положение 2 (подача тока только на вторую катушку) шток поршня привода убирается.

ток:

питание переменный ток (DC) 24V

подключение (внутренняя резьба в корпусе):

питание от насоса (P): внутренняя резьба BSP 1/2"

возврат к резервуару (T): внутренняя резьба BSP 1/2"

секции (A1, A2, A3 ; B1, B2, B3): внутренняя резьба BSP 3/8"

диапазон давления:

максимальное рабочее давление: 200 бар

перепускной клапан установлен на заводе в 175 бар

список относится к распределителю из описанного выше

существует возможность другой конфигурации соленоида-распределителя.
