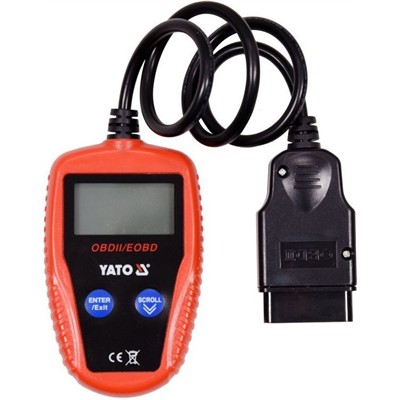

Интерфейс сканера OBD Диагностический тестер EOBD

Интерфейс сканера OBD, диагностический тестер EOBD

Интерфейс сканера OBD, диагностический тестер EOBD

ДИАГНОСТИЧЕСКИЙ ТЕСТЕР OBD/EOBD

    Диагностический тестер OBD2 — это портативный и простой в использовании автомобильный компьютерный тестер.

    Тестер работает в стандарте OBD2 (бортовая диагностика 2 уровня).

    Стандарт OBD2 действителен для автомобилей, выпущенных с 1996 года в США и с 2001 (ЕС) или 2003 года выпуска с дизельным двигателем (ЕС).

    Благодаря тому, что питание берется непосредственно из сети автомобиля, устройство всегда готово к работе.

    Правильная, надежная и безопасная работа устройства зависит от правильного использования.

    Стандарт OBD2 создан как расширение стандарта OBD, который используется для проведения диагностики систем автомобиля и хранения ее результатов.

    Некоторые результаты диагностики видны пользователю в виде индикаторов приборной панели и/или сообщений компьютера автомобиля.

    Однако система хранит гораздо больше данных, которые человек, использующий тестер, может прочитать и использовать для выявления проблемы в автомобиле.

    Тестер представляет данные в виде диагностического кода неисправности (DTC), состоящего из пяти буквенно-цифровых символов.

    Структура DTC стандартизирована и состоит из буквы и четырех цифр.

    Буква указывает, какой системы автомобиля касается неисправности: Б - кузова, С - ходовой части, Р - двигателя, У - системы связи, первая цифра после буквы указывает, является ли неисправность общим (0) или заводским (1). .

    Следующая цифра обозначает подсистему автомобиля, в которой зарегистрирована неисправность: 0-2 - топливовоздушная смесь, 3 - система зажигания, 4 - вспомогательная система контроля выбросов, 5 - холостой ход двигателя, 6 - выходы бортового компьютера, 7 -9 – коробка передач.

    Следующие две цифры обозначают конкретный тип неисправности.

    Список ошибок можно найти в руководстве по техническому обслуживанию вашего автомобиля или обратиться по этому вопросу к производителю автомобиля.

    Система OBD2 постоянно проверяет некоторые параметры с момента запуска двигателя до момента его выключения.

    Такие параметры будут иметь статус «Готово» или «Завершено».

    Однако некоторые параметры можно отслеживать только при определенных условиях эксплуатации автомобиля. Если эти условия не выполняются, статус проверки параметров следует узнать в руководстве по эксплуатации автомобиля или обратиться по этому вопросу к производителю автомобиля.

    Перед началом работы найдите в автомобиле диагностический разъем DLC (Diagnostic Ink Connector), который в зависимости от автомобиля находится в другом месте.

    Расположение разъема DLC необходимо найти в руководстве по эксплуатации автомобиля или обратиться к производителю автомобиля.

ХАРАКТЕРИСТИКИ:

    Дисплей: 128 x 64 пикселей, с подсветкой

    Номинальное напряжение: 12 В постоянного тока.

    Диапазон напряжения аккумулятора: 8–18 В постоянного тока.

    Условия труда T: 0°C~+60°C Rh <80%

    Условия хранения T: -20°C~+70°C Rh <80%

    Вес: 100 г
