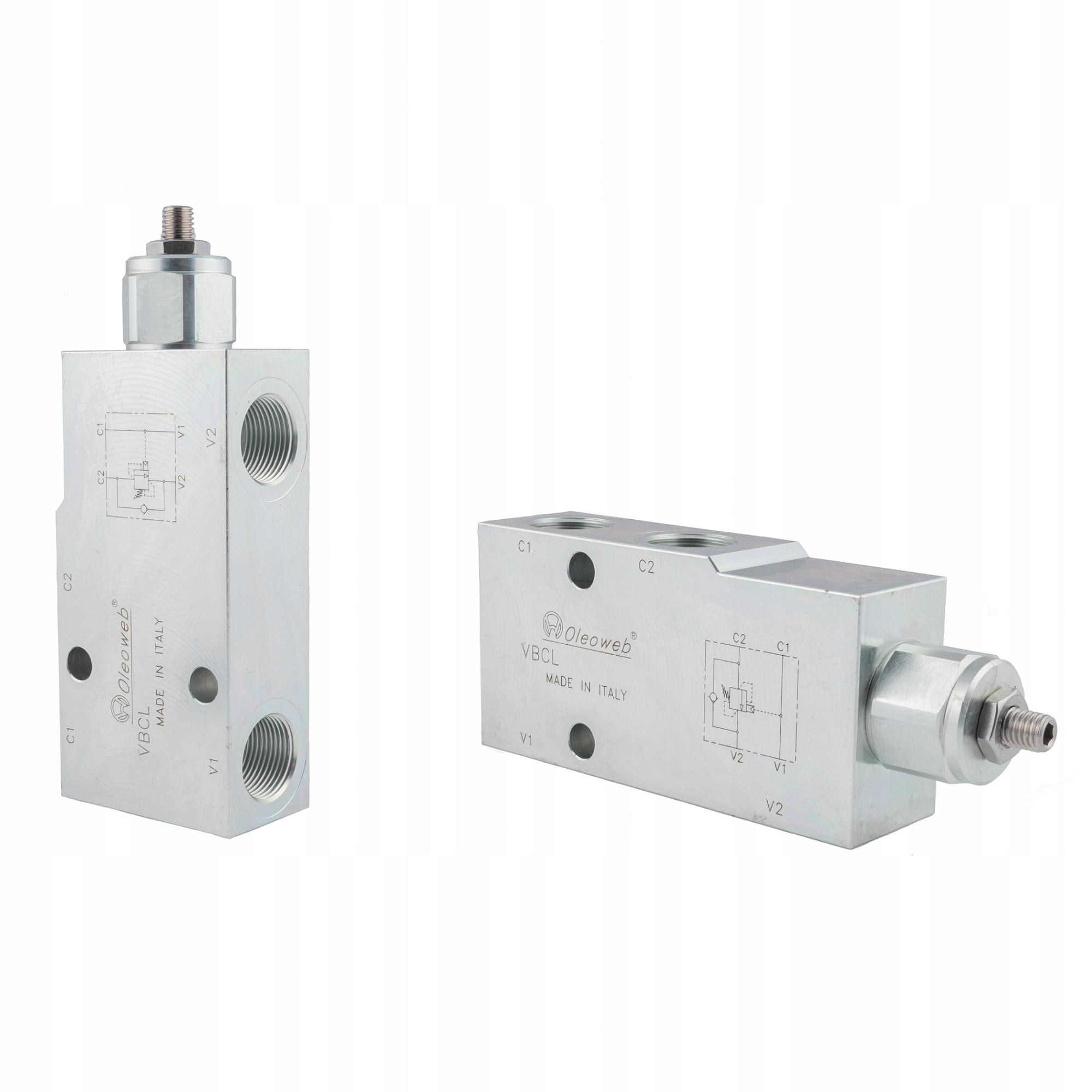

A1.35.18.220 - VBCL 3/4 ГИДРАВЛИЧЕСКИЙ КОНТР-БАЛАНСИРОВОЧНЫЙ КЛАПАН ЗАМОК

клапан "counterbalance" представляет собой своеобразное соединение типичного замка к приводу (VBPSE) с переливным клапаном (VMP). Он используется для блокировки движения штока поршня привода в одном направлении. Движение привода в противоположном направлении не обеспечивается. Это обеспечит стабилизацию положения штока поршня в тот момент, когда мы не управляем распределителем, а на привод действуют большие силы.

блок клапана перестает работать, когда мы начинаем управлять гидравлическим распределителем или когда силы, действующие на привод, слишком велики и, следовательно, превышено давление, установленное на клапане.

особенно рекомендуется для высоконагруженных приводов, дающих обратное давление в направлении клапана и работающих сериями с большим количеством движений. Рекомендуется для использования, если клапаны типа OVERCENTER не работают должным образом, например, вызывают скачок привода.

клапан может использоваться в качестве тормоза и блокировки вращения гидравлического двигателя. В тот момент, когда мы перестаем управлять двигателем, клапан, не подвергая двигатель и распределитель повреждениям, постепенно затормозит двигатель, а затем защищает его от свободного вращения. Клапан способен тормозить и обеспечивать только одно направление вращения.

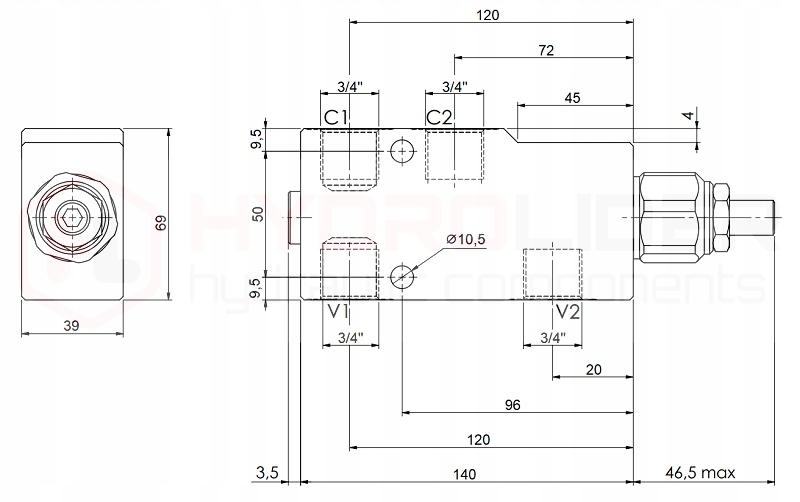

подключите V1 и V2 к питающим линиям, например, секциям в гидравлическом распределителе. Подключите C1 и C2 к приемнику, например, к приводу двойного действия.

поток от V2 до C2 полностью блокируется, когда на V1 и V2 не работает давление. Поток от V2 до C2 открывается, когда на V1 или V2 действует давление.
