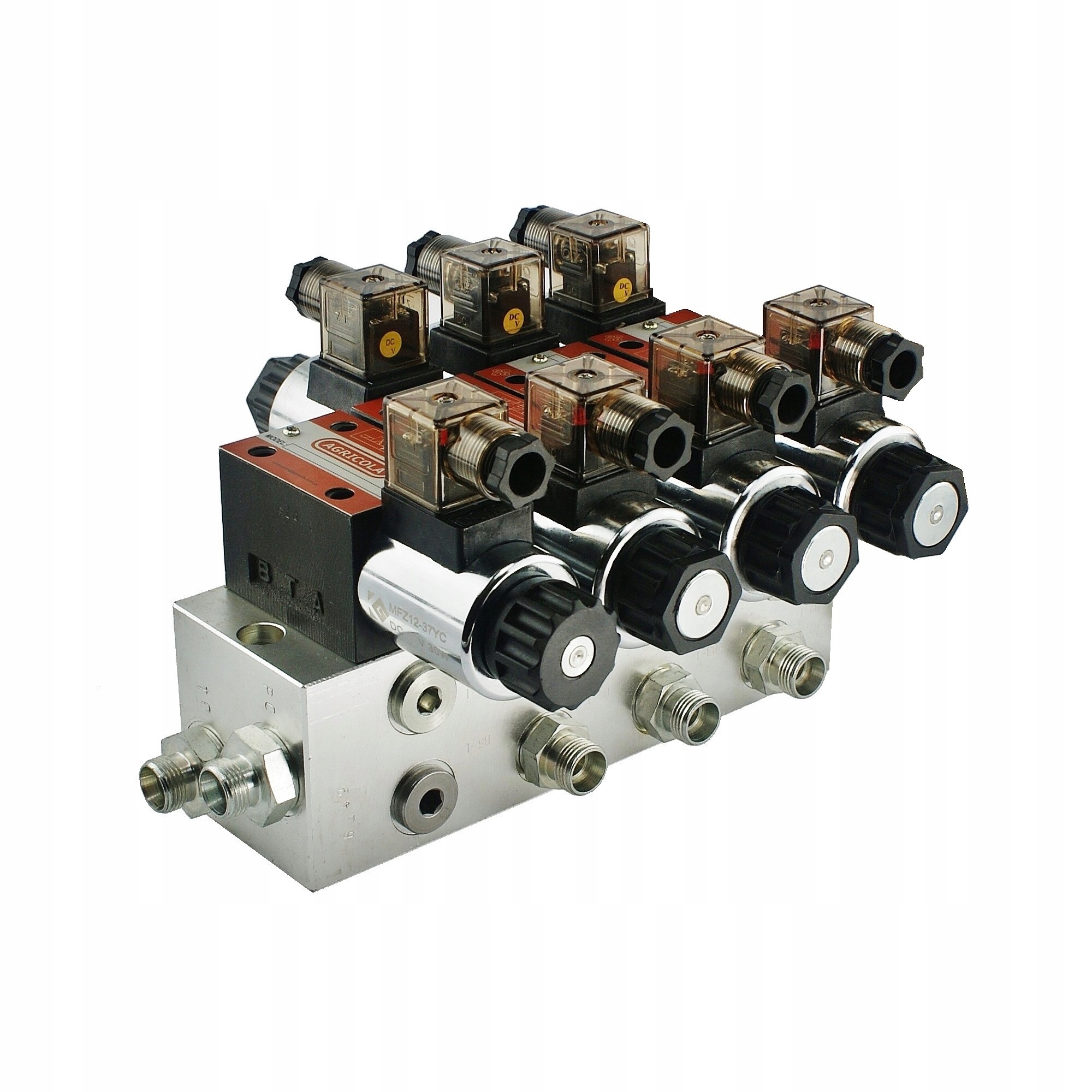

A1.10.60.030 - СПЛИТТЕР CETOP NG6 3S 12V HA 3XE HYDROLIDER

сплиттер подходит для различных видов машин, таких как: сельскохозяйственная техника, тракторы, опрыскиватели, турки, циклопы, погрузчики HDS, строительная техника, погрузчики, экскаваторы, подметальные машины, промышленные машины и другое оборудование, имеющее гидравлическую систему.

технические характеристики:

В комплекте комплект разъемов с выходом M18x1.5 и комплект электрических штекеров 12 DC со светящимися диодами.

рекомендуемый расход масла системы: 0 - 60 л / мин.

Пример управления: три привода 2-стороннего действия.

материал:

корпус распределителя и стальные ползунки, электрические вилки и пластиковые нажимные гайки, блок в зависимости от партии стали или алюминия.

сплиттер имеет одну начальную секцию и три рабочие секции. Загрузочная секция, иначе разгрузочная, необходима,и nbsp;задача разгрузить насос, пока мы не управляем какой-либо рабочей секцией распределителя.

ни одна рабочая секция не будет работать, если на стартовую секцию не будет отключен ток, поэтому электрическое соединение должно быть настроено таким образом, чтобы каждый электрический сигнал, отпускаемый на рабочую секцию, должен одновременно достигать стартовой секции.

управление:

ползунок стартовой секции двухпозиционный (0-1), на пружине, т. е. сам возвращается в нейтральное положение после отключения подачи тока. Пока ползунок находится в нейтральном положении, масло идет на перелив, насос затем разгружается.

Принцип действия слайдера:

• Положение 0 нейтральной (подачу тока к катушке отрезан)                             не имеет возможности получения давления на секциях рабочих.
• Pozycja 1 рабочая (приток produ к катушке открыт)                  возможности получения давления на разделах рабочих.

ползунок рабочей секции трехпозиционный (1-0 - 2), на пружине, т. е. сам возвращается в нейтральное положение после отключения подачи тока.

принцип работы ползунка:

• положение 0 нейтральное (подача тока на обе катушки отключена)    поршневой шток привода стоит-масло идет на перелив.
• Pozycja  1 рабочая (подача продукции только к катушке первой)         шток поршня привода выдвигается.
• Pozycja  2 Рабочая (подача проду только к катушке другой)            шток поршня привода убирается.

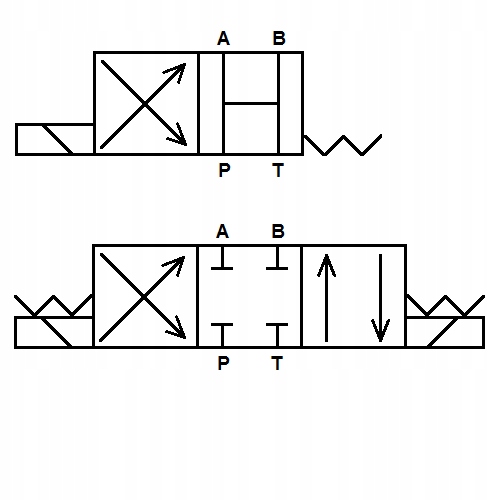

с правой стороны гидравлические схемы, последовательно сверху схема стартовой секции и ниже схема рабочих секций:

электрические вилки имеют диоды, которые загораются, когда на катушку действует ток.

-----------------------------------------------------------------------------------------------

подключение (внутренняя резьба в корпусе):

питание от насоса (P): внутренняя резьба  BSP 1/2"

возврат к резервуару (T): внутренняя резьба BSP 1/2"

секции (A1, A2, A3  B1, B2, B3): внутренняя резьба BSP 3/8"

-----------------------------------------------------------------------------------------------

диапазон давления:

максимальное давление на подаче: 250bar

максимальное давление на возврате: 50bar

максимальное давление на секциях: 300bar

заводской перепускной клапан установлен на 175bar

возможность самостоятельной регулировки, полный поворот изменение на 30bar.

-----------------------------------------------------------------------------------------------

Rekomendowane przez AGRICOLA типы масла:

более редкое высококачественное масло: Lotus AGROL BOXOL 26

более плотное высококачественное масло: Fuchs AGROFARM HYDRATEC HVI 46

-----------------------------------------------------------------------------------------------

рекомендуемый диапазон температур масла:

допустимая температура окружающей среды: -40 C до +60 c

допустимая температура масла: -15 C до +80 C

комплекты Agricola разработаны таким образом, чтобы их можно было легко собрать самостоятельно. В связи с безопасностью товара в транспортировке и ограничениями, вытекающими из правил курьерских компаний, комплект отправляется в не скрученном состоянии. К комплекту добавляется точная иллюстрированная инструкция по сборке с перечнем отдельных элементов, входящих в его состав.
