1.25.00.003.44 - ГИДРАВЛИКА ДЛЯ ТУР СПЛИТТЕР 40Л ДЖОЙСТИК ССЫЛКИ

состав комплекта:

• джойстик для шариков с одной кнопкой
• два шнура длиной 2,5 м
• гидравлический 2-секционный сплиттер 40л/мин с одной плавающей секцией
• соленоид 6/2 для третьей секции (захват, крокодил)

производство:

оригинальный продукт марки hydrolider, символ: 1.25.00.003.44

применение:

имеет широкое применение в гидравлических системах в сельском хозяйстве, садоводстве, лесном хозяйстве, строительстве и широкой промышленности.

подходит для тракторов и машин с открытой гидравлической системой. Открытая система характеризуется тем, что гидравлический насос запускается в момент запуска двигателя и гидравлический распределитель, в момент, когда он не используется, он свободно пропускает масло из насоса к резервуару. Насос работает свободно и циркуляция масла между насосом-распределителем и резервуаром осуществляется при низком давлении.

комплект подходит для различных видов машин, таких как: сельскохозяйственная техника, тракторы, опрыскиватели, турели, циклопы, погрузчики HDS, строительная техника, погрузчики, экскаваторы, подметальные машины, промышленные машины и другое оборудование с гидравлическим управлением.

применение в фронтальных погрузчиках TUR:

плавающая секция иначе свободный сток, используется, например, для снегоочистителей или в фронтальных погрузчиках tur. Вызывает свободное движение поршневого штока в гидравлических цилиндрах, защищает от повреждений элементы, которые имеют прямой контакт с землей, например, плуговый отвал.

идеально подходит для управления двумя секциями в повороте, подъеме рамы и наклоне, в тракторах, где производительность гидравлического насоса не превышает 40 л / мин, среди прочего:

Ursus C-330, C-355, C-360, C-385, 912, 914, 1224, 2812, 3512 Zetor 5211, 7211, 5245, 7245, 8011 MF 235, 255 и другие.

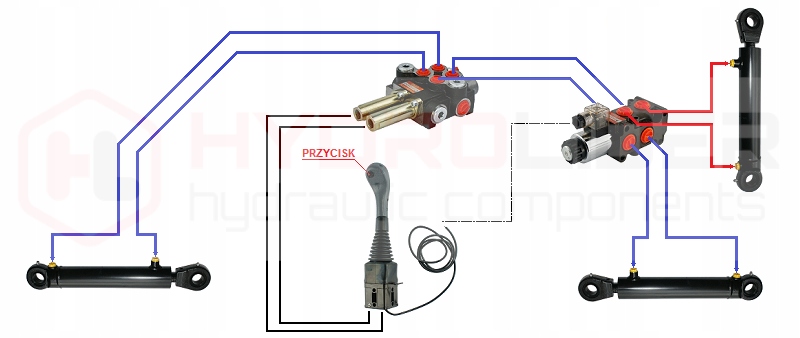

пример применения:

управление двумя независимо действующими приводами (изображение).

Общая информация:

управление джойстиком имеет множество преимуществ, которые делают работу более быстрой, приятной и безопасной. Джойстик - это, прежде всего, более удобное, удобное и точное управление машиной. Установка джойстика внутри кабины и выбрасывание распределителя наружу гарантирует, что кабина остается чистой и без утечек масла.

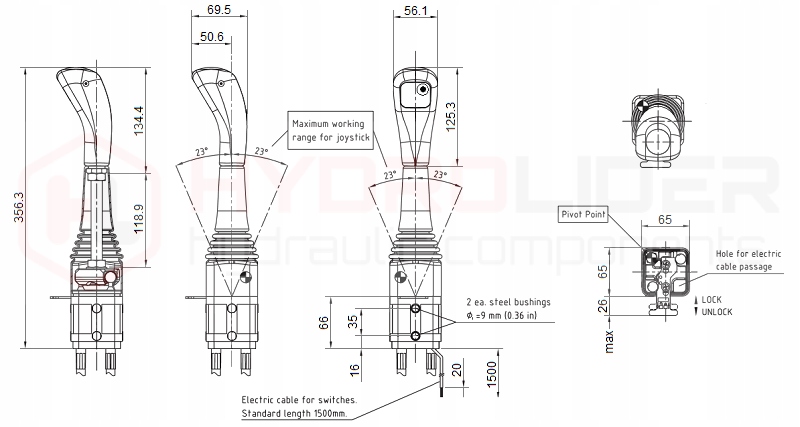

джойстик:

предназначен для механического управления двумя секциями в распределителе. Он имеет дополнительную кнопку и выход электрического луча, что позволяет использовать соленоид, который будет управлять дополнительной, третьей секцией, например, в погрузчике TUR крокодилом или захватом тюков.

конструктивные элементы внутри алюминиевые, корпус из прочного пластика. Производство итальянский INDEMAR.

ссылки:

• длина шнура в комплекте: 2,5 м
• резьба со стороны разветвителя: корпус шнура M16x1.5, трос шнура m6x1
• со стороны джойстика диаметр шарика 14 мм

производится в Польше для Hydrolider Russia.

максимальный расход до 40 л / мин. Управление односторонними и двусторонними цилиндрами. Рекомендуется управлять сплиттером с помощью тросов и джойстика.

производство болгарская Бадестность.

управление:

первая секция ползунок трехпозиционный (1 - 0 - 2), на пружине, т. е. сам возвращается в нейтральное положение (0) если трос ослаблен.

• положение 0 нейтральное (трос ослаблен) поршневой шток цилиндра стоит-масло идет на перелив.
• положение 1 рабочий (трос тянет ползунок) шток поршня цилиндра выдвигается.
• рабочее положение 2 (трос толкает ползунок) шток поршня цилиндра убирается.

вторая секция четырехпозиционный слайдер (1 - 0 - 2 - 3), три позиции (1 - 0 - 2) на пружине (сам возвращается в положение 0), положение (3) плавающее на защелке (ползунок останавливается в плавающем положении).

• положение 0 нейтральное (трос ослаблен) поршневой шток цилиндра стоит-масло идет на перелив.
• рабочее положение 1 (трос тянет ползунок) шток цилиндра выдвигается.
• рабочее положение 2 (трос толкает ползунок) шток поршня цилиндра убирается.
• положение 3 плавающее с защелкой (трос толкает ползунок максимально вперед) поршневой шток цилиндра работает свободно, свободно выдвигается и втягивается под действием действующих сил.

подключение:

внутренняя резьба в корпусе: электропитание: 1/2"; возврат: 1/2"; секции: 3/8"

соединения для тросов:

• внутренняя резьба трубки: M16x1.5
• внутренняя резьба конца ползунка: m6x1.5

диапазон давления:

• максимальное давление на подаче: 250bar
• максимальное давление на возврате: 50bar
• максимальное давление на секциях: 300bar
• перепускной клапан установлен на заводе на 175bar
• возможность самостоятельной регулировки, полный оборот изменение на 30bar

диапазон температур и тип масла:

• допустимая температура окружающей среды: -40 C до +60 C
• допустимая температура масла: -15 C до +80 C
• рекомендуемое гидравлическое масло на основе минерального масла, например HL 32 или HL 46

электромагнитный клапан 6/2 для третьей секции:

• максимальный расход до 50л / мин
• внутренняя резьба в корпусе: BSP 1/2 "
• максимальное давление: 210бар
• болгарское производство Badestnost

соленоид подключается к одной из двух секций в распределителе, отражая ее. 2-позиционный ползунок с электроприводом переключает поток масла от распределителя между двумя приводами. В погрузчике это могут быть приводы для выравнивания (наклона) и приводы для захвата или крокодила. На практике движение джойстика без нажатия кнопки управляет приводом с наклона и при нажатии кнопки управление переключается на закрытие и открытие захвата или крокодила.

ползунок 2-позиционный на пружине, то есть сам возвращается в нейтральное положение после отключения подачи тока на катушку.:

• положение ползунка 1(кнопка на джойстике не нажата) - управление цилиндром 1.
• положение ползунка 2 (кнопка на джойстике нажата) - управление цилиндром 2.
