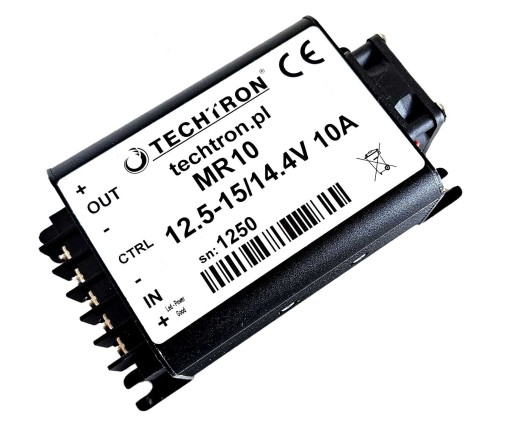

Дополнительное зарядное устройство, сепаратор MR10, для лодок, моторных лодок

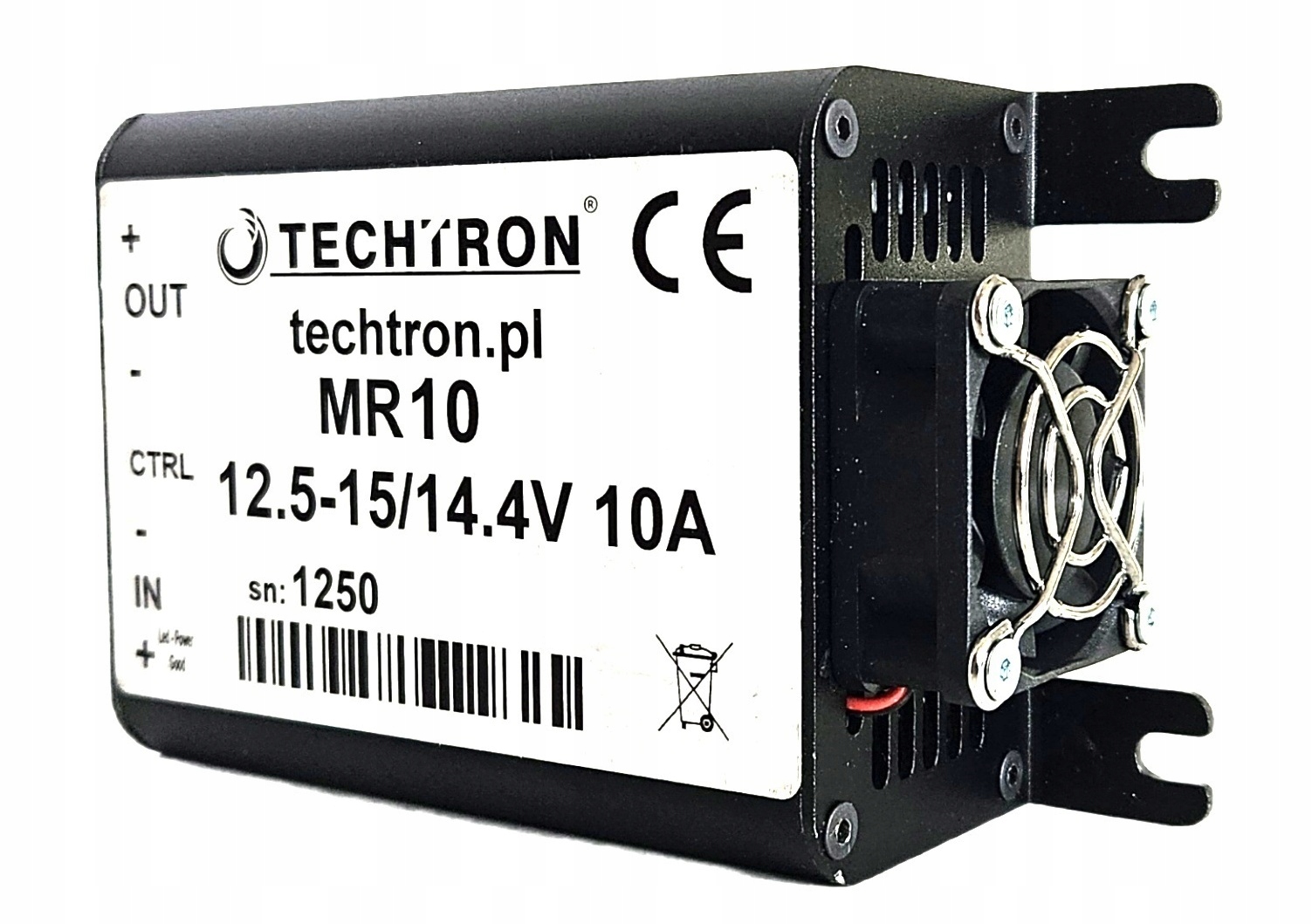

Модуль регулирования напряжения и ограничения тока MR10 TECHTRON®

Применение:

Моторные лодки, лодки, автомобили - где КПД генератора низкий или емкость дополнительной аккумуляторной батареи низкая.

Также от гнезда прикуривателя*

Система MR10 используется для зарядки аккумулятора 12В от установки 12В. Благодаря способности изменять выходное напряжение и токоограничивающее напряжение его можно использовать в системах с малой токовой нагрузкой генератора (система потребляет около 9-12 А в зависимости от входного напряжения - обычно оно составляет около 10 А) или в транспортных средствах, оборудованных интеллектуальную систему зарядки или для зарядки аккумулятора меньшего размера.

Модуль, подключенный в автомобиле, лодке или моторной лодке к пусковому аккумулятору, независимо от напряжения на нем*, будет стремиться к тому, чтобы напряжение на его выходе достигло уровня примерно 14,4В. Это оптимальное напряжение для зарядки дополнительной батареи и дополнительно ограничивает ток примерно до 10А.

В автомобилях с системой старт/стоп и интеллектуальной системой напряжение на стартерном аккумуляторе через некоторое время может составлять всего 12,5-13В. Это напряжение неэффективно для зарядки (дополнительного) аккумулятора. Благодаря модулю МР-10 эта проблема исчезает.

Система может заряжать аккумуляторы AGM, GEL и LiFePO4 с помощью встроенного BMS, который контролирует зарядку.

Напряжение 14,4В для аккумуляторов LiFEPO4 на 0,2В ниже максимального напряжения, предусмотренного производителями, но несколько меньшее напряжение продлевает срок службы аккумулятора (как и в случае с Li-Ion аккумуляторами, зарядка до 100 В). % уменьшает количество циклов).

Особенностью модуля MR10 является то, что нет необходимости разделять массу между аккумуляторами. Батареи можно соединить друг с другом одним отрицательным кабелем.

* - MR10 можно подключить к гнезду прикуривателя, если он защищен предохранителем на ток выше 10А (т.е. 15А).

Видеопрезентация на YouTube версии 20А MR20 https://youtu.be/xCn1G5N7TD0

https://youtube.com/shorts/6nYYDht0SHo?feature=share

Технические характеристики

• Мощность до 150 Вт
• Входное напряжение: 12–15,5 В постоянного тока
• Номинальное рабочее напряжение: 12,5–15,5 В постоянного тока
• Выходное напряжение: 14,4 В постоянного тока ±0,2 В (зарядная нагрузка ниже 2 А)
• Макс. непрерывный выходной ток при входном напряжении 12,5–15 В: ~10 А
• Макс. входной ток при выходном напряжении 14,1 В: около 10,5 А при>14 В, около 11,5 А при>13 В,
• Ток холостого хода (без зарядки): <0,005 А
• Размеры: ок. 14,5x80x50 мм
• Возможность привинчивания к земле
• Сделано в ПОЛЬШЕ
• Активное охлаждение (вентилятор)
• Общая масса
• Управление (включение зарядки) подачей положительного напряжения +

Внимание! Система не герметична и требует свободного притока воздуха.

Возможность зарядки аккумуляторов емкостью от 30 до 150Ач (чем больше аккумулятор, тем дольше время зарядки; для небольших аккумуляторов уточняйте максимальный рекомендуемый зарядный ток).

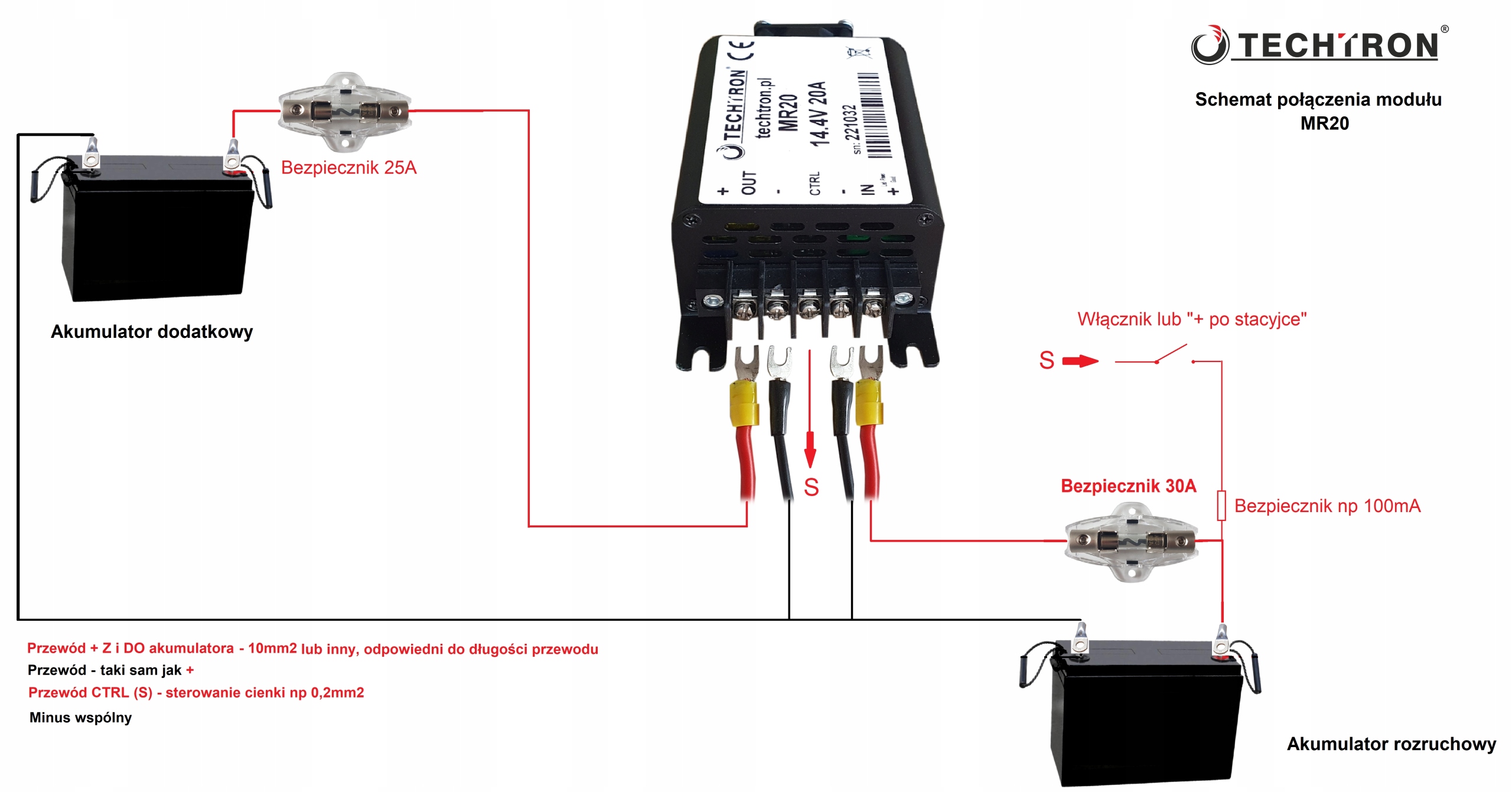

Пример схемы подключения

Дополнительные предохранители используются, когда кабели длинные и существует риск повреждения (и короткого замыкания).
