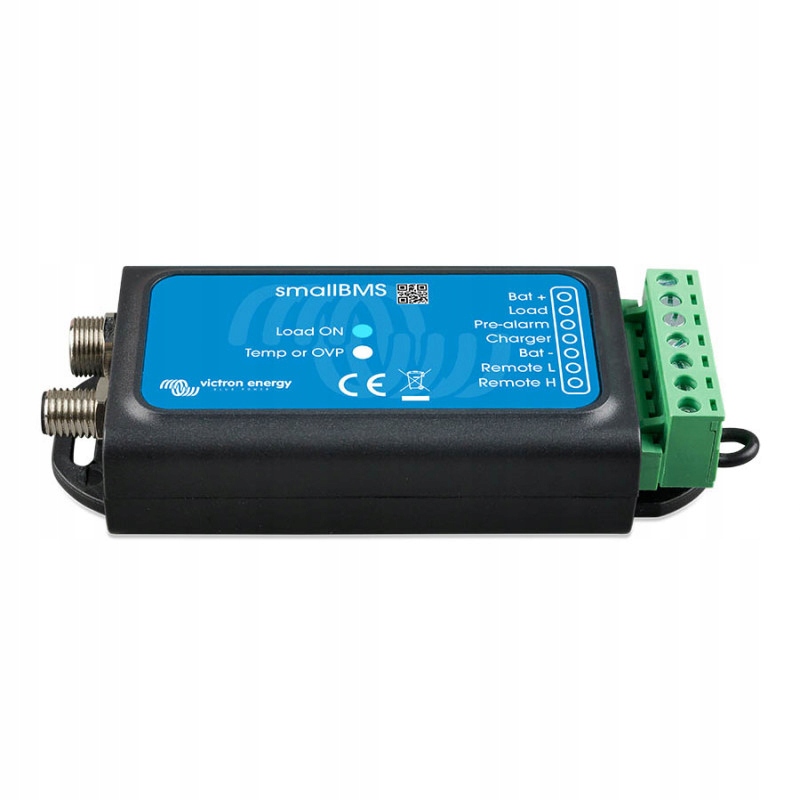

BMS400100000 - SmallBMS

SmallBMS может заменить VE.Bus BMS в нескольких приложениях. Однако он не подходит для использования с инверторами/зарядными устройствами VE.Шины MultiPlus и Quattro: нет интерфейса VE.Маршрутное такси. SmallBMS предназначен для использования с батареями Victron Smart LiFePo4 с круглыми разъемами M8. SmallBMS имеет три выхода, похожие на VE.Автобус BMS.

выход отключения нагрузки

выход нагрузки обычно высок и становится свободно плавающим для ячейки под напряжением (по умолчанию 2,8 в/ячейка, регулируется на батарее от 2,6 в до 2,8 В на ячейку). Максимальный ток: 1A.выходная нагрузка не защищена от короткого замыкания. Выход Load может использоваться для управления: реле или высокотоковый контактор.вход дистанционного включения / выключения устройства Battery Protect, инвертора или преобразователя DC-DC или других нагрузок.

выход предварительного сигнала тревоги

выход предварительного сигнала тревоги обычно плавает и становится высоким при приближении пониженного напряжения ячейки (по умолчанию 3,1 в/ячейка, регулируется на батарее от 2,85 В до 3,15 В на ячейку). Максимальный ток: 1A (без защиты от короткого замыкания). Минимальная задержка между предварительным сигналом тревоги и отключением нагрузки составляет 30 секунд.

выход отключения зарядки

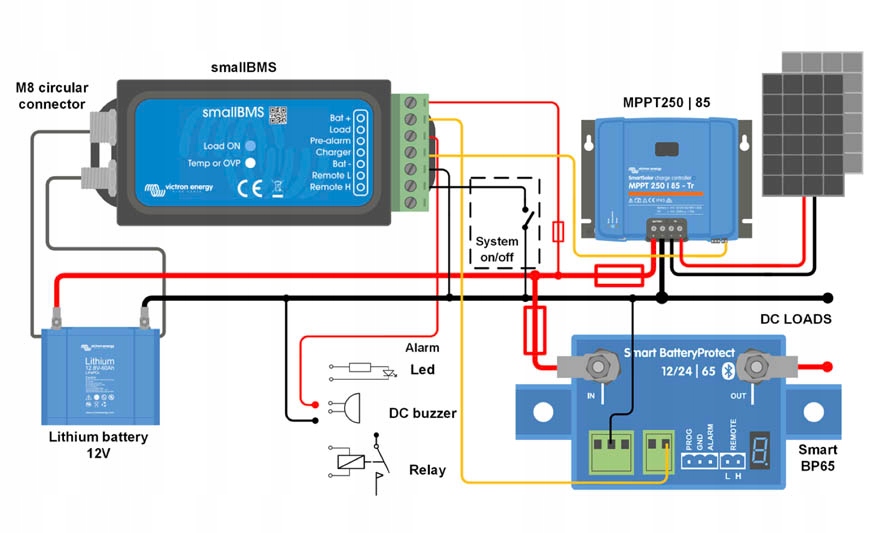

выход зарядного устройства можно использовать для управления:

- дистанционное включение / выключение зарядного устройства

-реле Cyrix-Li - Charge

-разъем аккумулятора Cyrix-Li-ct

вход включения/выключения системы

вход включения/выключения системы управляет обоими выходами. При выключении оба выхода будут свободно плавать, поэтому нагрузки и зарядные устройства отключены. Система вкл/выкл состоит из двух клемм: Remote L и Remote H. дистанционный переключатель вкл / выкл или контакт реле могут быть подключены между L и H. В качестве альтернативы клемму H можно переключить на плюс батареи или клемму L можно переключить на минус батареи. Защищает системы 12 В, 24 В и 48 В диапазон рабочего напряжения: от 8 до 70 В постоянного тока.

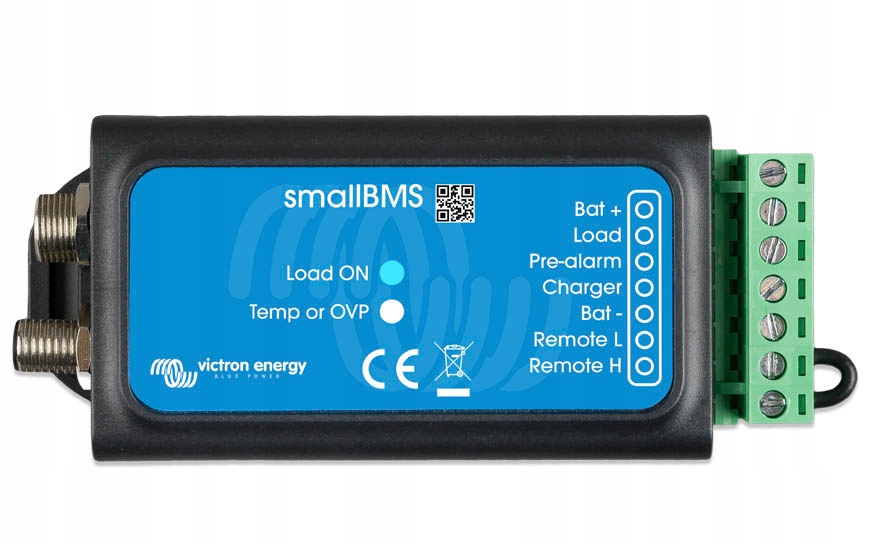

светодиодные индикаторы

- Load ON (синий): высокая выходная нагрузка (напряжение ячейки >2,8 в, регулируется на батарее).

- Temp или OVP (красный): выход зарядного устройства свободно плавающий (из-за перегрева ячейки (>50°C)
