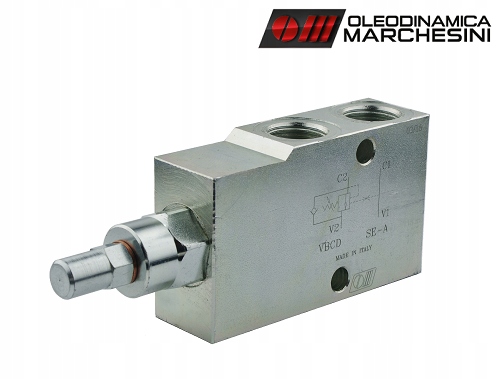

A1.35.18.015 - ГИДРАВЛИЧЕСКИЙ КЛАПАН ЗАМОК ЦИЛИНДРА 1-STR 1/2 60L

клапан "overcenter" представляет собой своеобразное соединение типичного замка к приводу (VBPSE) с перепускным клапаном (VMP). Он используется для блокировки движения штока поршня привода в одном направлении. Движение привода в противоположном направлении не обеспечивается. Это обеспечит стабилизацию положения штока поршня в тот момент, когда мы не управляем распределителем, а на привод действуют большие силы.

блок клапана перестает работать, когда мы начинаем управлять гидравлическим распределителем или когда силы, действующие на привод, слишком велики и, следовательно, превышено давление, установленное на клапане.

клапан может использоваться в качестве тормоза и блокировки вращения гидравлического двигателя. В тот момент, когда мы перестаем управлять двигателем, клапан, не подвергая двигатель и распределитель повреждениям, постепенно затормозит двигатель, а затем защищает его от свободного вращения. Клапан способен тормозить и обеспечивать только одно направление вращения.

подключите V1 и V2 к питающим линиям, например, секциям в гидравлическом распределителе. Подключите C1 и C2 к приемнику, например, к приводу двойного действия.

поток от V2 до C2 полностью блокируется, когда на V1 и V2 не работает давление. Поток от V2 до C2 открывается, когда на V1 или V2 действует давление.

технические характеристики:

максимальный расход: 60 л/мин Количество гидравлических отверстий в корпусе: 4 внутренняя резьба в корпусе: 1/2" [BSP] материал корпуса: оцинкованная сталь допустимое максимальное давление: 350 бар Стандартная установка переливного клапана: 320 бар вес: 1,196 кг

диапазон температур и тип масла:

допустимая температура окружающей среды: -40 C до +60 C допустимая температура масла: от -15 C до +80 C тип масла: гидравлическое масло на основе минерального масла

гидравлическая схема клапана vbcd se-a (фото)):
