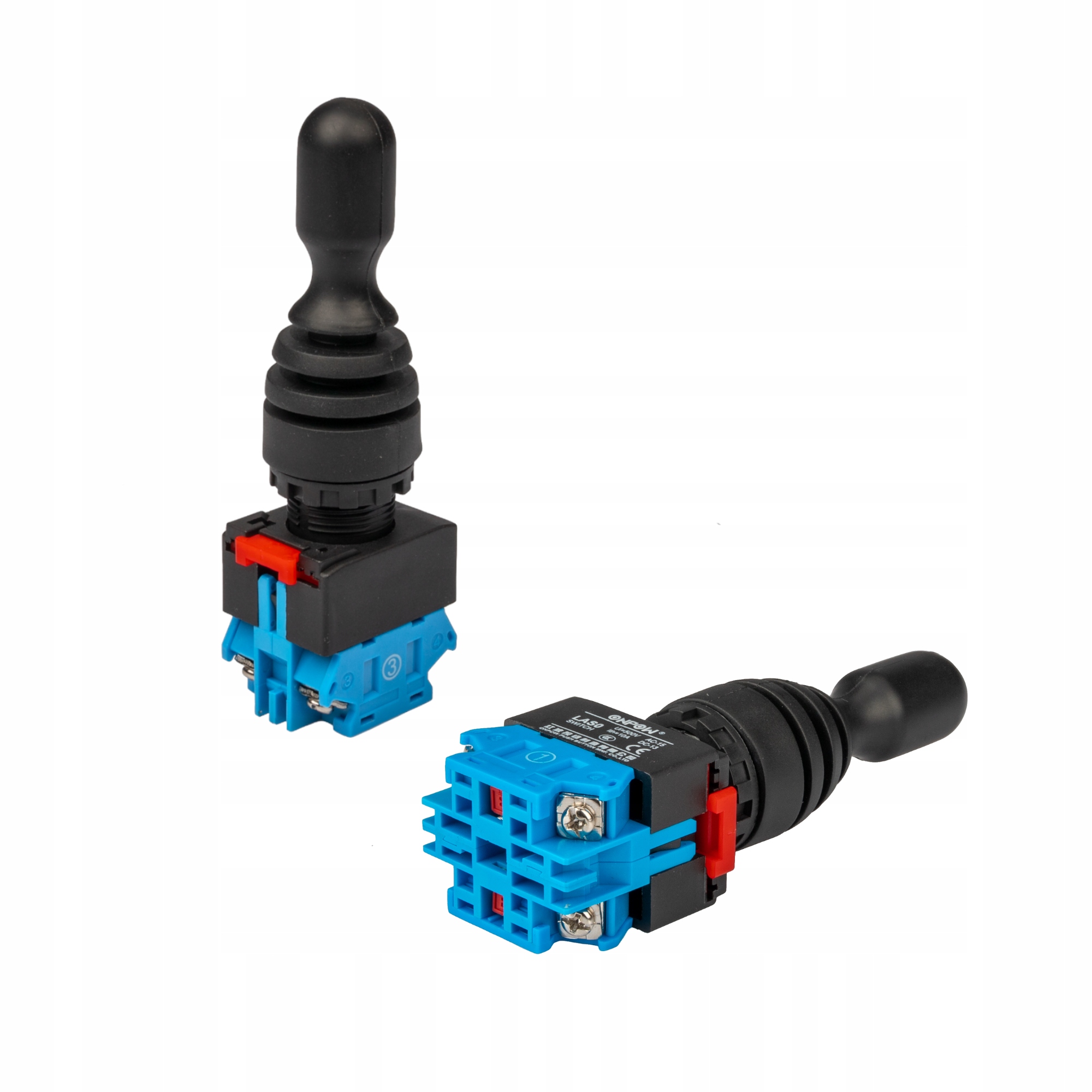

A1.10.61.008 - ЭЛЕКТРИЧЕСКИЙ ДЖОЙСТИК BS 22 ММ 24063 ONPOW

производство:

оригинальный продукт марки Onpow, символ: 1.10.61.008

применение:

манипулятор с 3-позиционным рычагом, позволяет управлять одной секцией в гидравлическом распределителе с электроприводом 12 В и 24 В. предназначен для монтаж в отверстие Fi 22 мм в панелях или приборных панелях толщиной от 0,5 мм до 7 мм. Он имеет широкое применение в электрических гидравлических системах управления в сельском хозяйстве, строительстве и промышленности.

технические характеристики:

• материал рычага: сталь
• материал крышки рычага: резина
• способ работы: бистабильный (защелка)
• количество рабочих положений: 2
• контактные узлы: 2 x NO
• нагрузка на контакты переменного тока: 10A / 500V (при резистивной нагрузке)
• сопротивление изоляция мин.: 100mω
• испытательное напряжение: 2,2 кв
• механическая прочность: ≥ 500,000 циклов
• электрическая прочность: ≥ 50,000 циклов
• рабочая температура: от -25°C до +55°C
• сертификаты: CE

Общая информация:

все два рабочих положения рычага со встроенной защелкой. Бистабильная конструкция, где рычаг джойстика всегда остается в заданном рабочем положении.

предназначен для установки в отверстие Ø 22 мм. Сборка осуществляется путем вытягивания Красной защелки, снятия рычага, откручивания кольца, продевания джойстика через отверстие корпуса, прикручивания кольца к джойстику и вдавливания рычага в основание.

имеет резиновую уплотнительную крышку, защищающую от пыли, воды и масла.

трехпозиционный джойстик, пример работы с 2-секционным распределителем:

• положение 1 нейтральное (вертикальное) поршневой шток цилиндра стоит - масло идет на перелив.
• рабочее положение 2 (рычаг в положении вперед) шток поршня цилиндра выдвигается.
• рабочее положение 3 (рычаг в обратном положении) шток поршня цилиндра убирается.
