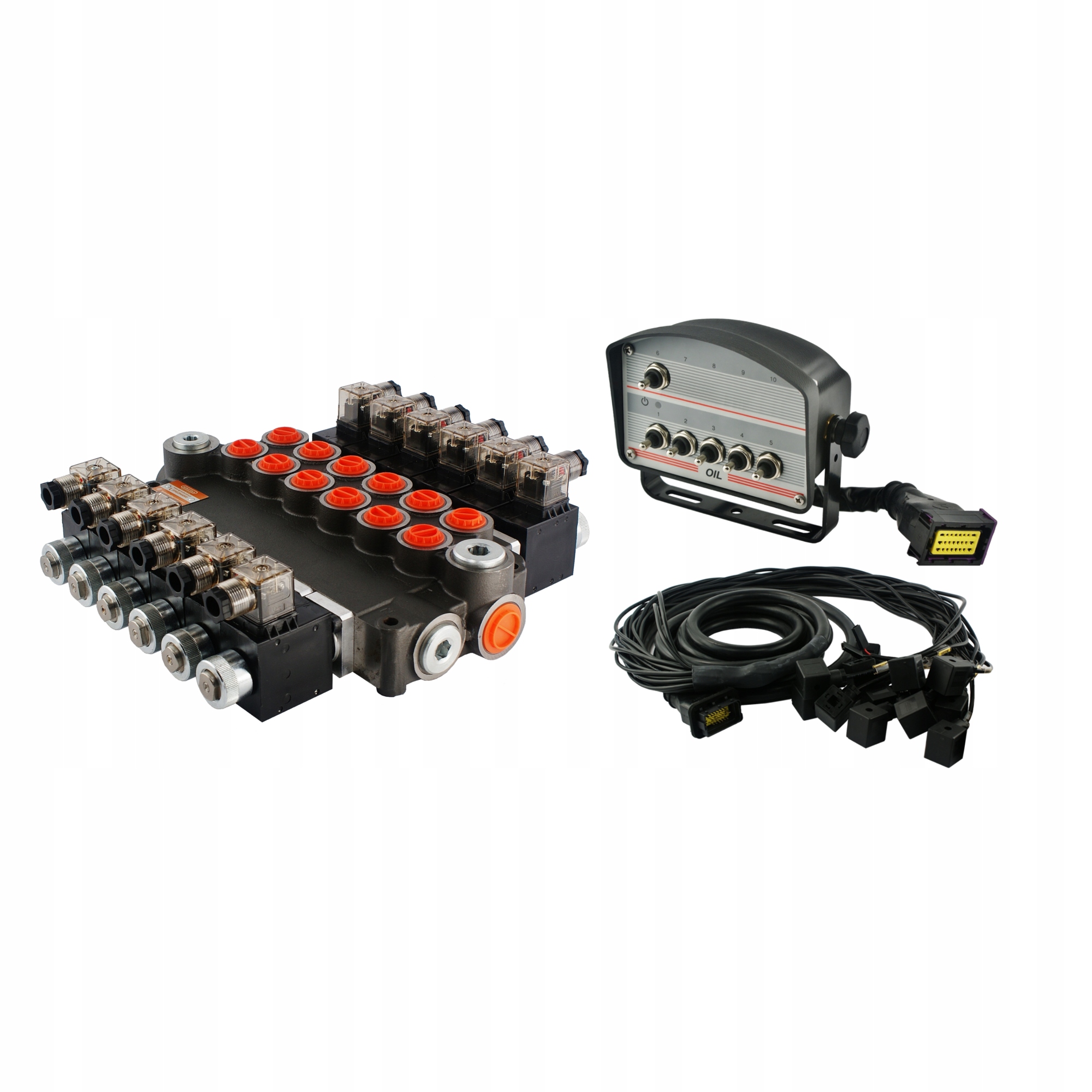

A1.10.50.061.1 - РАСПРЕДЕЛИТЕЛЬ HYDR. 6Z80 6XA1 12V ПАН БАДЕСТНОСТЬ

производство распределителя:

оригинальный продукт марки Badestnost Bulgaria, символ производителя: 06Z80 A ES3 12VDC G; символ: 1.10.50.061.1

производство панели:

оригинальный продукт марки hydrolider, символ: 1.10.62.006

применение:

имеет широкое применение в гидравлических системах в сельском хозяйстве, садоводстве, лесном хозяйстве, строительстве и широкой промышленности.

сплиттер подходит для различных видов машин, таких как: сельскохозяйственная техника, тракторы, опрыскиватели, турки, циклопы, погрузчики HDS, строительная техника, погрузчики, экскаваторы, подметальные машины, промышленные машины и другое оборудование, имеющее гидравлическую систему.

панель позволяет управлять шестью секциями в гидравлическом распределителе с электроприводом

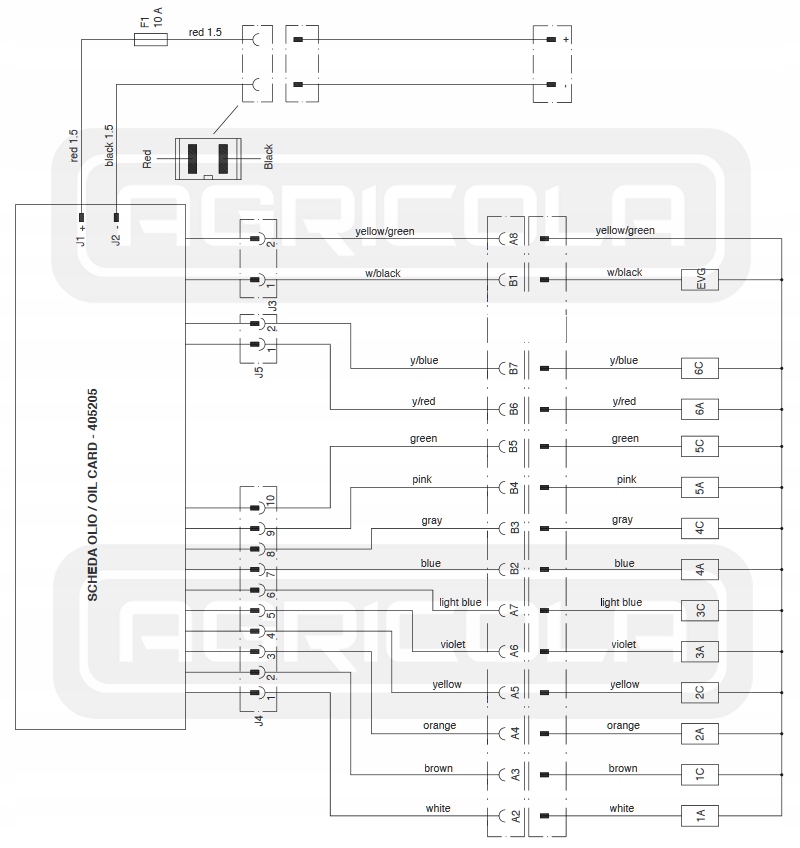

комплект проводов, позволяющий подключить электрический распределитель к панели управления.

технические характеристики:

в комплекте разветвитель, панель управления с набором проводов и разъемов.

рекомендуемый расход масла системы: 0 - 80 л / мин.

Пример управления: шесть приводов 2-стороннего действия.

возможность последовательного подключения к существующей системе (требуется напорная втулка).

управление:

все трехпозиционные ползунки (1 - 0 - 2), на пружине, то есть сами возвращаются в нейтральное положение после отключения подачи тока. Пока ползунок находится в нейтральном положении (0), масло свободно проходит через распределитель в обратный канал, насос тогда не работает на давлении и разгружается.

принцип работы ползунка:

• положение 0 нейтральное (подача тока на обе катушки отключена)поршневой шток привода стоит-масло идет на перелив.
• рабочее положение 1 (подача тока только на первую катушку) шток поршня привода выдвигается.
• рабочее положение 2 (подача тока только на вторую катушку) шток поршня привода убирается.

с правой стороны гидравлическая схема распределителя:

Общая информация электрический разветвитель:

ток:

источник питания постоянный ток (DC) 12V

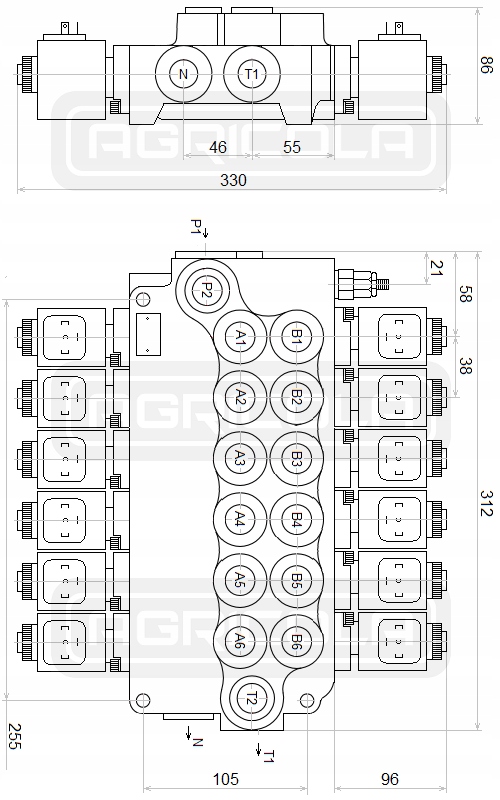

подключение:

• источник питания от насоса (P1, P2): внутренняя резьба BSP 1/2"
• возврат к резервуару (T1, T2): внутренняя резьба BSP 3/4"
• секции (A1, A2, A3, A4, A5, A6, B1, B2, B3, B4, B5, B6): внутренняя резьба BSP 1/2"
• последовательное соединение (N): внутренняя резьба BSP 3/4"

диапазон давления:

• максимальное давление на подаче: 250bar
• максимальное давление на возврате: 50bar
• максимальное давление на секциях: 300bar

заводской перепускной клапан установлен на 180bar ± 30 bar.

Общая информация панель управления:

все переключатели вверх-вниз с автоматическим центрированием (1-0-2) без защелки.

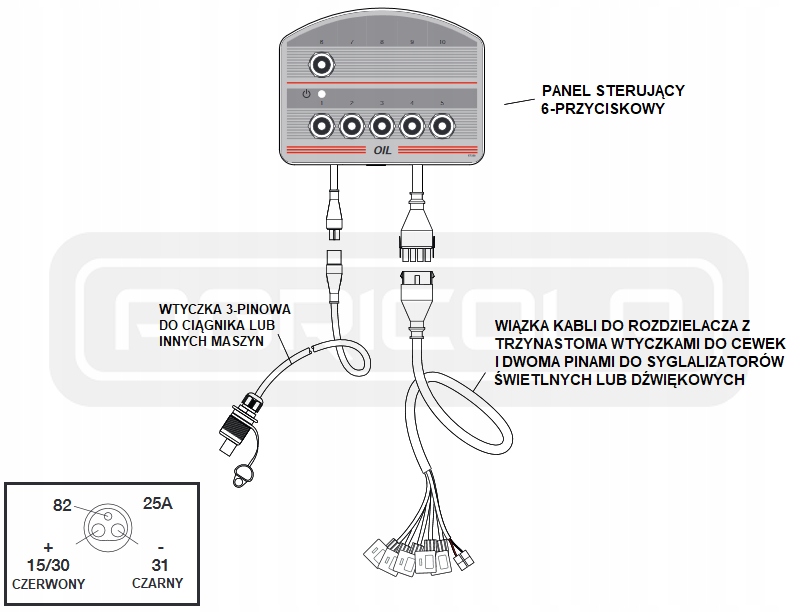

каждая панель продается в комплекте с двухметровым шнуром питания и комбинированным четырехметровым шнуром с разъемами, соединяющими панель с разветвителем. У нас также есть комплекты удлинительных кабелей 3 м, 6 м или 10 м, которые доступны на других аукционах.

в положении включенного любого выключателя сигнал подается одновременно и на дополнительную пару проводов, которые могут использоваться для запуска сигнальной сигнализации (Рог, петух) или катушки разгрузочного клапана (сепараторы типа CETOP), возможно, для включения насоса через реле.
