хранилище энергии компании Victron Energy  имеет две основные задачи. Первый-это сбор электроэнергии, вырабатываемой солнечными электростанциями онгрид. Независимо от того, какой производитель является нашей сетевой электростанцией, а затем использовать накопленную энергию для питания дома и предотвратить ее отправку на электростанцию.

второй аспект - возможность аварийного питания всего дома с функцией ИБП. На устройстве MultiPlus-II GX мы можем свободно устанавливать процент от количества энергии, выделяемой на функции резервного питания в случае полного отключения электроэнергии..

предлагаемый запас энергии основан на 100% продукции известной голландской компании Victron Energy, известной своим высоким качеством и долговечностью. В комплект входят чрезвычайно прочные и легкие аккумуляторы LiFePO4 smart с полным мониторингом и усовершенствованная система BMS, работающая с островным преобразователь напряжения. Система хранения энергии оснащена управляющим компьютером, благодаря чему с помощью приложения Victron Connect или через сайт VRM Portal можно настроить его любой клиент в зависимости от его предпочтений. Устройства серии MultiPlus-II GX являются самыми передовыми и масштабируемыми устройствами на мировом рынке.

1 X MultiPlus-II GX 48/5000/70-50

* изображение является образцом и может варьироваться в зависимости от напряжения или мощности.

MultiPlus II GX позволяет создавать сложные фотоэлектрические системы, которые являются хранилищами энергии. Благодаря своей конструкции и сотрудничеству и внешнему электросчетчику он может оптимизировать работу хранилища энергии. MultiPlus GX обеспечивает питание, когда солнечная электростанция не работает, например, ночью или в очень пасмурные дни. Благодаря такому решению мы не должны отдавать излишки в энергокомпанию по заниженным ставкам, а можем накапливать их для последующего использования, например, в современных аккумуляторах LiFePO4. Устройство полностью программируется с помощью приложения Victron Connect. Однако он нуждается в подключении через интерфейс ve Bus или может управляться с помощью веб-браузера и портала VRM от Victron Energy.

MultiPlus-II GX, Инвертор/Зарядное устройство со встроенным сетевым устройством, общается с солнечное зарядное устройство, батареями и другими устройствами, управляя установками, подключенными к сети, без доступа в такой сети, или удаленными системами. Параллельная работа обеспечивает повышенную полезную мощность или ток зарядки аккумулятора, а MultiPlus-II GX также может быть настроен для трехфазного питания. Устройство с расширенными функциями, такими как источник бесперебойного питания, установка пределов нагрузки, и пополнение недостаточной мощности от электросети с помощью аккумулятора, которым можно управлять прямо с мобильного телефона или другого интеллектуального устройства. Также возможен удаленный мониторинг.

предлагаемое хранилище энергии может работать не только с устройствами, аналогичными самой системе, но и с более крупными. Для этого используются выходы 230V AC Out 1 и 2. Оба рассматриваются как один приемник мощности. В случае отключения сетевого напряжения выход AC Out 2 отключается. К нему могут быть подключены приемники, не требующие питания при отключении электричества, например, духовка или кондиционер. К выходу AC Out 1 необходимо подключить приемники, которые должны питаться от источника бесперебойного питания, такие как свет, холодильники, интернет и т. д. Приемники, подключенные к AC Out 1, не должны превышать мощность инвертора хранилища энергии.

при этом устройства большего размера, подключенные к выходу AC Out 2, работают по несколько иному принципу. Если мощность инвертора хранилища энергии составляет 2400 Вт, а наш приемник потребляет 4000 Вт, система в такой ситуации будет брать 2400 Вт от батарей, а остальное-от сети. Конечно, речь идет о ситуации, когда не хватает другой энергии. Каждый инвертор MultiPlus имеет так называемый переключатель передачи, обозначенный мощностью в Амперах. Если реле имеет 32 Amps а инвертор 3000 ВА это означает, что в общей сложности с выхода AC Out 2 можно скачать 32A * 230 + 3000 ва мощность инвертора вместе 7360Va + 3000 ва = 10360 Ва а ну ок 9000W так как реактивная мощность, Va реально ниже, чем активной мощности, выраженной в Ваттах.

разъем AC Out 1 также обладает этим свойством, но не подключайте к ним приемники, превышающие мощность инвертора. В этом случае слишком большие устройства могут привести к отключению системы при отключении электричества от сети.

устройство MultiPlus в предлагаемом хранилище энергии позволяет подключать солнечную электростанцию к сети переменного тока. Это означает, что в случае отключения электроэнергии в электрической сети инвертор генерирует собственную сеть из батарей и синхронизируется с сетевым инвертором. В результате это приведет к тому, что электростанция не отключится, несмотря на отсутствие электроснабжения.

однако следует соблюдать правило. Размер устройства MultiPlus, выраженного в ва (Вольт Ампер), должен быть таким же или больше, чем мощность сетевого инвертора, выраженная в Ваттах. Это означает, что пример устройства MultiPlus мощностью 3000 ва может обрабатывать инвертор мощностью 3000 Вт. превышение этих значений может привести к повреждению инвертора.

другим аспектом является правильный выбор батарей. В технологии LiFePO4 на каждые 1.5 kW солнечных панелей должна быть обеспечена емкость хранилища 4.8 kWh. При напряжении 24V емкость будет 200ah, а при напряжении 48V 100Ah.

мониторинг хранения энергии через интернет. Просто подключите устройство MultiPlus к сети с помощью Wi-Fi или сетевого кабеля. Создать учетную запись в Victron Remote Management VRM. Нажмите кнопку Добавить новое устройство и введите VRM ID, сохраненный на устройстве. Это все, что нужно, чтобы подключить весь запас энергии к интернет-сети.

благодаря мониторингу через интернет с помощью браузера можно проверить текущее состояние устройства, а также исторические данные, даже много лет назад. Портал VRM также предоставляет удаленную консоль, с помощью которой можно настроить хранилище энергии или выполнить обновление. Никакая другая система не обеспечивает такую свободу работы и доступа к информации таким простым способом. При необходимости с помощью одной учетной записи VRM можно управлять несколькими хранилищами энергии.

• Производитель: Victron Energy
• Модель: MultiPlus-II GX 48/5000/70-50
• Transfer switch (A): 50
• Работа в диапазоне температуры.: 40 до +50°C
• влажность (без конденсации): Макс. 95%
• Материал и цвет: алюминий (синий RAL 5012)
• Категория защиты: IP21
• Разъемы AC, винтовые клеммы, 13 мм2 (6 AWG)
• Вес (кг): 30
• Размеры (мм): 565 x 323 x 148мм
• Безопасность: EN 60335-1, EN 60335-2-29
• Излучение, устойчивость: EN55014-1, EN 55014-2, EN 61000-3-3

Инвертор

• входное Напряжение (V DC): 38 - 66V
• входное Напряжение (в перем. ТОКА): 230 +/- 2%
• Постоянная выходная мощность при 25 °C (VA): 5000
• Постоянная выходная мощность при 25 °C (Вт): 4000
• Постоянная выходная мощность при 40 °C (В): 3700
• пиковая Мощность (Вт): 9000
• Максимальная производительность (%): 96
• Мощность нулевой нагрузки (В): 18
• Мощность нагрузки нуля в режиме AES (ВТ): 12
• Мощность нагрузки нулевой режим Поиска (В): 2

Зарядное устройство

• Диапазон входного напряжения (в ПЕРЕМЕННОГО тока): 187-265
• Частота (Гц): 45 – 65
• Коэффициент мощности: 1
• Напряжение зарядки 'поглощение'(V DC): 28,8
• Напряжение зарядки 'float' (V DC): 27,6
• Max. ток зарядки (A): 70
• пусковой ток зарядки (a): bd
• датчик температуры батареи: да

литий-фосфатные батареи, иначе известные как LiFePO4 от Victron Energy, являются самыми прочными и устойчивыми аккумуляторами на мировом рынке. Для этого они отличаются исключительной прочностью и работоспособностью. Аккумуляторы LiFePO4 составляют до 5000 циклов при 20% разряде и 20-летнем сроке службы, например, при использовании на автофургоне. Следует отметить динамику зарядки. Когда обычная батарея с концом зарядки потребляет все меньше и меньше электроэнергии и заряжается все медленнее, батареи LiFePO4 заряжаются на полную мощность.

также время зарядки я заслуживаю внимания, так как эти типы аккумуляторов можно заряжать и разряжать в течение 30 минут. Такая скорость работы позволяет подключать большие приемники и большие солнечные панели, не беспокоясь о слишком быстрой зарядке аккумулятора. Аккумуляторы LiFePO4-это новое будущее аккумуляторов для кемперов, а их долговечность, несмотря на высокую цену, компенсируется динамикой эксплуатации и длительным сроком службы. Решив купить аккумулятор 200ah, мы можем прийти к тому, что он спокойно заменит нам традиционную гелевую батарею емкостью 400ah именно из-за короткого времени зарядки и полного потребления тока даже при 99% заряда.

аккумулятор LiFePO4 должен работать с устройством BMS, которое управляет зарядкой аккумулятора и уравновешивает напряжение 4 Цель что крайне важно. Для аккумулятора LiFePO4 с помощью приложения Victron Connect и Bluetooth мы можем контролировать состояние напряжения батареи, цели и температуры без необходимости использования каких-либо измерительных устройств.

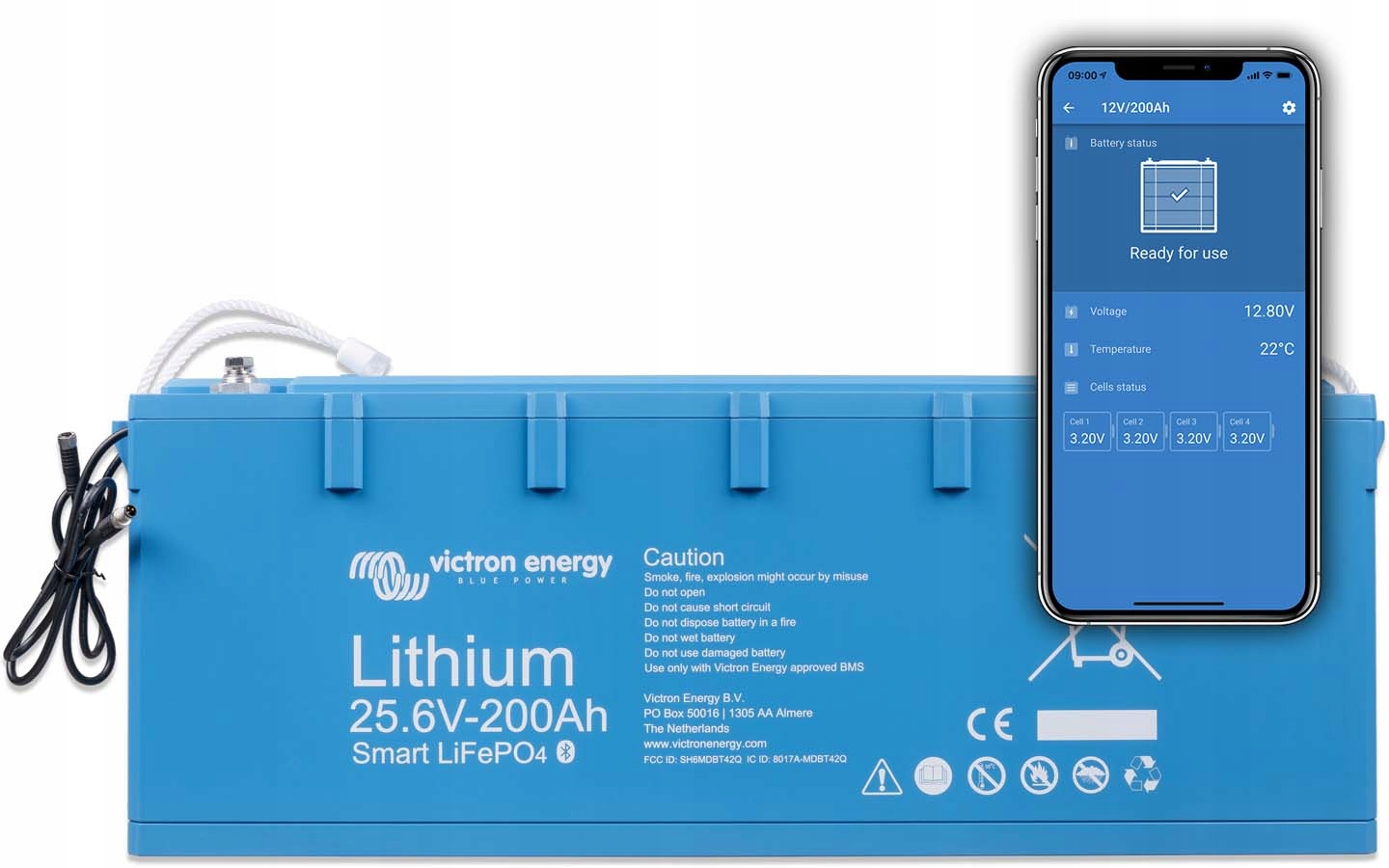

Аккумулятор LiFePO4

• Производитель: Victron Energy
• Модель: 200Ah LiFePO4
• номинальное рабочее Напряжение [V]: 25,6 V
• Емкость [Ач]: 200 Ah
• Максимальный ток разрядки / зарядки [A]: 400A
• Рекомендуемый ток разряда [A]: 200А
• Напряжение окончания разряда [V]: 22,4 V
• Рекомендуемый ток зарядки [A]: 100A
• Рекомендуемое напряжение заряда [в]: 28.4-28.8 V
• Размеры Шхвхг [мм]: 237x650x163mm
• Вес [kg]: 39 кг
• Болты: M8

Прочность аккумулятора

• 5000 циклов при 50% разряде
• 3000 циклов при 70% разрядки
• 2500 циклов при 80% разряде
• предполагаемый срок службы 20 лет

драйвер BMSVictron Energy необходим для правильной работы аккумуляторов LiFePO4 серии Smart. Отвечает за управление питанием в батареях. Ве.Bus BMS защищает каждый отдельный элемент литиево-фосфатной батареи (LiFePO4 или LFP) от Victron. Каждый элемент батареи LiFePO4 должен быть защищен от перенапряжения, под напряжением и перегрева. Батареи Victron LiFePO4 имеют встроенную систему управления выравниванием, температурой и напряжением (акроним: BTV) и подключаются к VE. Bus BMS с двумя наборами соединительных проводов M8. Несколько батарей BVT могут быть объединены в последовательный чип. Подробности приведены в документации по аккумулятору LiFePO4.

счетчик электроэнергии E112 Meter от Victron Energy предназначен для измерения электроэнергии, например, непосредственно в распределительной коробке или в качестве счетчика производства мгновенной мощности и квт-ч солнечной электростанцией. Одним из наиболее важных применений является измерение тока в хранилищах энергии, так что энергия в батареях используется, когда солнечная электростанция не производит электричество, например, в пасмурный день или ночью. Он может быть подключен в зависимости от версии с помощью кабеля RS486 или Ethernet. Измерители энергии ET112 (для однофазного тока с током макс. 100A) и ET340 (для трехфазного тока с током макс. 65A) обычно используется в хранилищах энергии ESS. В комплект поставки входит соединительный кабель MultiPlus-II GX 1.8 m по запросу клиента кабель 5M

Battery Switch 275 a

разъединитель аккумулятора или аккумулятора аккумуляторов с непрерывной мощностью 275a и мгновенной мощностью 455a, напряжение 12/24/48V. Размеры  69 x 69 x 73 мм. Винтовые разъемы M10. Позволяет быстро отключить установку при необходимости.

Мега предохранитель Victron энергии предохранитель с приспособлением

в комплект входит предохранитель, соответствующий мощности инвертора. Предохранитель заключен в корпус-Fuse Holder защищает его от короткого замыкания и внешних факторов. Предохранители Victron Energy без потерь и не вызывают падения напряжения во время передачи энергии. Винтовые разъемы M8
