Комплект для цепи масленка SCOTTOILER масленка

комплект для смазывания цепи позволяет реализовать автоматическую смазку цепи мотоцикла, что значительно продлевает срок ее службы.

Комплект состоит из следующих элементов:

• бачок для масла объемом около 200 мл
• электромагнитный клапан 12В
• сопло, включающее масло на цепь
• шланг соединительный

масляный бак имеет размеры около 77 x 53mm и общую высоту около 92mm. Этот элемент должен быть установлен в самом высоком месте мотоцикла, так как масло стекает под действием силы тяжести. Часто этот элемент монтируется в конечной части мотоцикла под сиденьем.п>

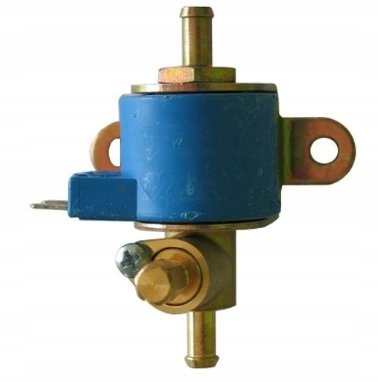

явно ниже установите соленоид в сухом месте (или прикройте его чем-нибудь), обращая внимание на направление потока масла, обозначенное стрелкой на соленоиде. Операция проста: без напряжения клапан закрыт, блокируя подачу масла, а после подачи напряжения (как правило, периодически на короткое время) клапан останется открытым, позволяя гравитации расход масла до тех пор, пока подается напряжение 12В. Подключив напряжение, необходимо обратить внимание на его полярность : плюс и минус отмечены на elektrozaworze. Подавать напряжение можно вручную (например, кнопкой на рулевом колесе) или автоматически электронным контроллером.п>

следующим элементом является сопло, которое подает масло на цепь. Сопло состоит из металлической части, включая медную трубку, которую мы можем согнуть или укоротить так, и наконечник (прозрачный шланг), который должен быть направлен в сторону цепи мотоцикла. Общая длина сопла составляет около 30 см, она должна быть смонтирована со спуском к выпускному отверстию, при необходимости вы можете осторожно согнуть или отрезать медную трубку, чтобы направить вытекание масла

в комплект входит также монтажное оборудование:

чаще всего выход сопла направляется прямо над цепью перед звездочкой, как это видно рядом на фото,

или с боковой стороны прямо на заднюю стойку, как фото рядом.п>

соединения между резервуаром и электромагнитным клапаном, а также между электромагнитным клапаном и соплом должны быть сделаны с помощью шланга, закрепив концы металлическими зажимными хомутами.

.

упрощенная схема макета можно увидеть рядом.

1. Бачок масла
2. Электромагнитный клапан
3. Насадка
4. Колесо

комплект абсолютно новый.

это Предложение включает в себя:

• бачок для масла объемом около 200 мл
• электромагнитный клапан 12В
• сопло, включающее масло на цепь
• шланг соединительный длиной около 2 метров
• монтажные элементы (4 зажимные хомуты металлические + 3 хомута пластиковый)
• инструкция. PDF отправляется по электронной почте
