Защита от разрядки аккумулятора 12V 70A

Защита аккумуляторов 12V max 70A  / 5903890730901

Особенности модели: продукт ПОЛЬСКИЙ, имеет светодиодный индикатор включения приемника и кнопка аварийного включения приемника. Он имеет небольшие размеры и минимальное падение напряжения (ниже 0,1 В) от аккумулятора на нагрузку!

.

Управление современным процессором, имеет задержку выключения, а также регулирование напряжения отсечки аккумулятора.

.

защита аккумулятора 12 В от слишком глубокого разряда.

защита контролирует напряжение на батарее, чтобы оно не разряжалось ниже минимального порога (обычно 10,5 в). Когда батарея достигает предела напряжения этого порога, защита отключает приемники от батареи.

защита освобождает от обязанности постоянно контролировать батарею, чтобы не разряжать ее ниже напряжения, рекомендованного производителем аккумуляторов. Аккумулятор, разряженный ниже 10,5 в, теряет емкость и циклы зарядки

защита может использоваться со всеми батареями 12 В (гелевыми, свинцовыми и т. д...).

максимальный ток приемника от аккумулятора составляет 70А .

.

Защита имеет 4 провода:

- черный это минус питания самого безопасность

- красный на плюс питания самого безопасность

- 2x-синий-это выход, но защита (включается подключен приемник)

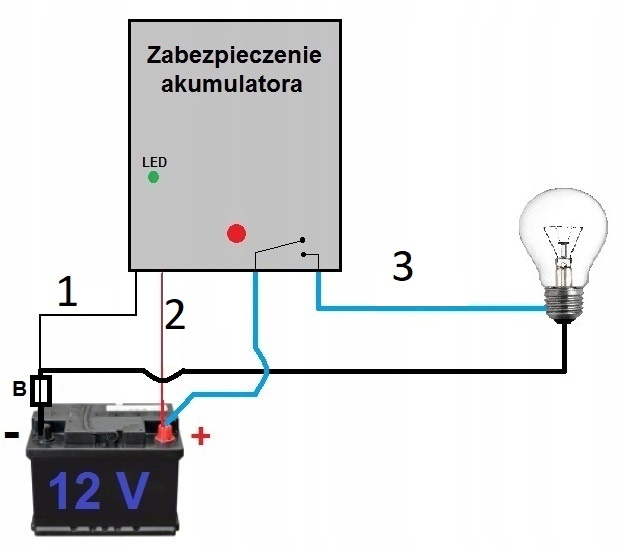

Типичные подключение (управление от "плюс") на схеме рядом:

- 2 : +12В аккумулятора

- 1 : - 12V аккумулятора с предохранителем B

- 3 : - 12V аккумулятора с предохранителем B

- второй синий: до приемника (управление плюсом)

.

Как видно на схеме, приемник (здесь лампочка) постоянно подключен к минусу батареи, а с плюса контролируется защитой. Предохранитель B следует выбирать в зависимости от предполагаемой нагрузки и не более 70А (рекомендуется Макс 50-60А). Предохранитель должен быть закреплен у самого клеммы аккумулятора, а сразу за ним должны быть подключены минусовые (черные)провода предохранителя и приемника. Точно так же провода к плюсу: красный и синий должны быть соединены друг с другом только при клемме плюса аккумулятора. В результате возможные (даже небольшие) провалы напряжения в проводах от батареи к приемнику не будут подделывать показания напряжения батареи через защиту. Конечно, провода к приемнику всегда должны использоваться как можно короче и с максимально возможным сечением, адекватным потребляемому приемником току.

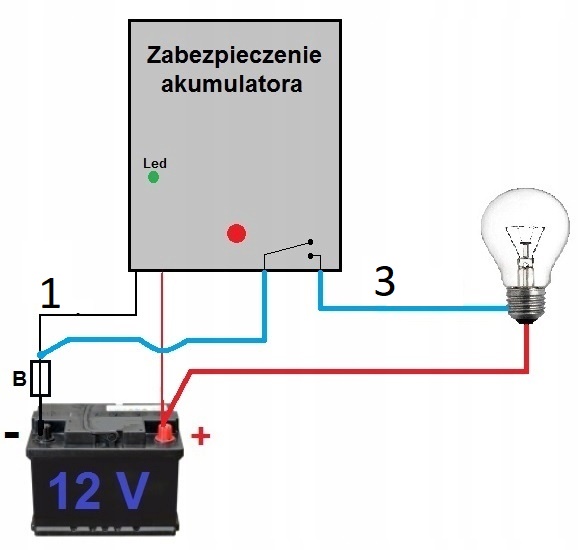

также можно управлять приемником с минус (плюс постоянно), как показано на схеме рядом с.

в этом случае приемник постоянно подключен к плюсу аккумулятора, а защита подключает и отключает его питание от минуса. Аналогично следует использовать предохранитель B и подключить провода по схеме к самим клеммам аккумулятора.

Принцип действия:

Для защиты подключаем приемник, который мы хотим питать от аккумулятора 12В по вышеописанной схеме, а затем подключите предохранитель к аккумулятору 12В. Если напряжение батареи составляет более порогом включения (обычно в 13,0 V) защита включится автоматически. Если напряжение батареи меньше (но больше порога отключения – обычно 10,5 В), то защита срабатывает нажатием кнопки. Однако, если напряжение батареи будет ниже порога отключения и мы попытаемся запустить его кнопкой, то, конечно, защита не включится и сообщит нам об этом 2-кратным светодиодным миганием.

с этого момента приемник питается от аккумулятора. Во время работы напряжение на батарее будет уменьшаться по мере его разрядки. При падении ниже порога отключения (обычно 10,5 В) защита отключит приемник (светодиод погаснет), не позволяя батарее разрядиться.

.

защита имеет задержку выключения приемника  (около 6 секунд) т. е. приемник будет выключен, когда напряжение батареи будет оставаться не менее 6 секунд ниже порога отключения. Это предохраняет от случайного отключения, так как некоторые устройства (например, двигатели) во время запуска потребляют больший ток-напряжение батареи может временно „садиться” - таким образом, такие короткие (например, 1-2 секунды) понижения напряжения батареи не приведет к ложным отключениям защиты. Во время обратного отсчета задержки выключения светодиод медленно мигает.

.

когда защита выключит приемник, светодиод погаснет и будет циклически мигать примерно каждые 5 секунд.

Повторное включение залога происходит, когда:

- автоматически, когда напряжение на аккумуляторе будет более порогом включения (аккумулятор не будет заряжен или изменен) или

- вручную кнопкой, при условии, что напряжение на аккумуляторе поднимется выше порога отключения.

включение кнопкой (аварийное) полезно, когда после разрядки аккумулятора и ожидания определенного времени (когда аккумулятор в какой-то степени восстановится и напряжение на нем немного увеличится ) и мы должны обязательно включить приемник, питая его от той же батареи.

пороги отключения и включения.

пользователь имеет возможность выбрать порог отключения и включения с помощью 3 перемычек. Перемычки находятся под крышкой, открутите крышку (1 винт) и при отключенном питании осторожно снимите выбранные перемычки по своему усмотрению.

.

перемычкой „C” устанавливаем порог включения:

- установленная перемычка означает 13,0 в

- снятая перемычка означает 12,5 в

.

Перемычки „A” и „B” предназначены для установки порога отключения, и у нас тут есть 4 варианты выбора напряжения отключения:

- отключение при 10,5 в (перемычки А и B основан)

- выключение при 10,8 в (перемычка А основана a B снята)

- отключение при 11,3 V (перемычка основана B a a снята)

- отключение при 11,8 V (перемычки А и B сняты)

.

следует помнить, что защита имеет задержку выключения (около 6 секунд) и задержку включения (около 2 секунд). Максимальная нагрузка-50А, но всегда стоит использовать запас: для резистивных нагрузок минимум 10-20%, а для индуктивных (двигатели и т.) 30-50% из-за большего мгновенного потребления тока при запуске в / в устройств.

технические характеристики:

- питание 12 в постоянного тока (допустимо от 9-15V)

- порог отключения ресивера на выбор: 10,5 V / 10,8 V / 11,3 V / 11,8 V

- порог включения автоматического приемника на выбор: 12,5 V или 13,0 V

- можно вручную аварийное срабатывание (как указано выше в описании)

- максимальный ток, потребляемый приемником : 70A

- падение напряжения на обеспечении : ниже 0,1 в

- размеры: около 8,5 х 6 х 4 см

Все напряжения указаны в допуски +- 3%

Товар на заводе новый.
