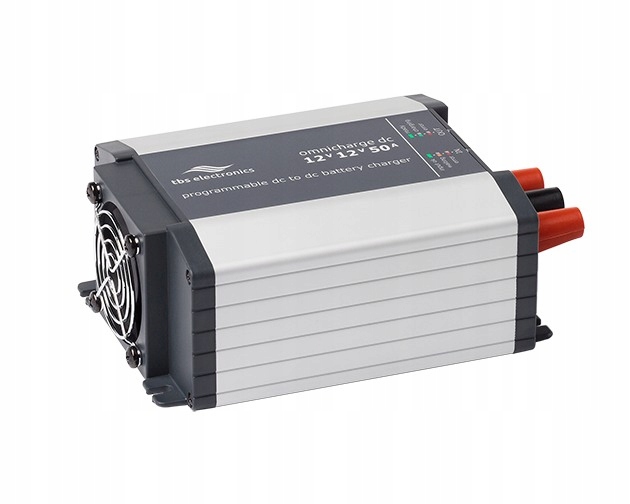

модуль зарядки второго аккумулятора в автомобилях с интеллектуальной системой зарядки 12V

специализированное зарядное устройство 12V с токовой эффективностью до 50А. используется в транспортных средствах с интеллектуальной системой зарядки (в основном автомобили со стандартом выхлопных газов Euro6) и системой Start-Stop.

современные транспортные средства по истечении определенного времени понижают напряжение на аккумуляторе или при большой нагрузке до значения около 12-12, 5 В.

такое напряжение слишком низкое, чтобы хорошо зарядить дополнительный аккумулятор во время движения. Традиционный аккумуляторный сепаратор/реле не подходит в такой системе для зарядки бытового / гостиничного аккумулятора.

проблема решается здесь специальной системой зарядки-модулем TDCi - CH, который с напряжением 12 В будет эффективно заряжать дополнительные батареи AGM, GEL или так называемые "влажные", LiFePO4-пользователь выбирает тип батареи.

Токовая мощность составляет 50А, благодаря чему можно заряжать аккумуляторные батареи большой емкости - до 300Ah.

зарядное устройство в стандартной комплектации также оснащено датчиком температуры аккумулятора и в зависимости от его температуры может корректировать процесс зарядки для оптимального процесса пополнения энергии в аккумуляторе.

у пользователя также есть разъем Qlink, к которому можно подключить интерфейс ПК USB (продается отдельно) и настроить зарядное устройство соответственно.

особенности продукта:

• прочная промышленная конструкция
• возможность непрерывной зарядки
• защищает выходной аккумулятор
• защищает генератор переменного тока во время зарядки
• высокая эффективность
• вентилятор с переменной скоростью (как ток зарядки низкий)
• светодиодные индикаторы - состояние зарядного устройства
• полностью программируемый через интерфейс QuickLink
• дистанционное включение / выключение (работа двигателя)
• вход управления BMS
• выход открытого состояния коллектора
• защищен от высокой температуры, короткого замыкания, вход высокого / низкого напряжения
• очень простая установка
• датчик температуры в комплекте
• сертификация CE

инструкция в języku:

• Angielskim
• Niderlandzkim
• Niemieckim
• Francuskim
• Hiszpańskim

технические характеристики

• номинальное напряжение 12V
• диапазон входного напряжения 10-16vdc,
• максимальный входной ток: 65Adc,
• ток холостого хода (без нагрузки): <35ma,
• диапазон выходного напряжения: 12-16vdc,
• Максимальный выходной ток(1): 50A,
li>
• характеристики зарядки iuouo, Smart 3 Step, температурная компенсация,
• поддерживаемые типы батарей (2): Wet/Gel/AGM/LiFePO4,
• диапазон рабочих температур: -20°C ... +60°C,
• охлаждение: вентилятор с переменной скоростью,
• контроль температуры батареи: да, датчик включен,
• коммуникационный порт: да, QuickLink (PC USB, Bluetooth) требуется покупка дополнительного модуля,
• запуск двигателя / активация входного порта: да, (> 2,0 в = активный и <1,0 в = неактивный),
• входной разъем BMS: да, (> 3,0 в = активный = режим ожидания <1,0 в = активный, программируемая полярность),
• выходной разъем состояния: да (открытый Макс 32V/150ma, пять типов состояния можно установить),
• защита: высокое/низкое входное напряжение, высокая температура, выходное короткое замыкание,
• индикация: входное состояние, выходное состояние (зарядка) ошибка,
• подключение батареи: разъем 3xm6
• размеры: 170x128x70mm
• класс защиты: IP21
• стандарты: EMC: 2014/30/EU, директива о низком напряжении: 2014/35/EU, RoHS: 2011/65/EU, Automotive: en50498 (e-Mark в ожидании)

1) максимальный допуск выходного тока составляет +/- 10%. Автоматическое понижение выходного тока при температуре & gt; 40 ° C.

2) выбирается DIP-переключателем. Все стандартные зарядные напряжения также могут быть изменены с помощью приложения TBS Dashboard. Конфигурация тока зарядки в диапазоне 25-50А.

простая установка модуля
