Wurth крепление солнечных установок WSF, тип A, Вт

описание продукта:

описание < /h2 >

для деревянных конструкций, предварительная сборка, нержавеющая сталь А2 со специальным покрытием

с шестигранной головкой 5 мм

предварительно собранные следующие компоненты:

• 1 х шестигранная гайка DIN 934
• 1 х стопорная гайка DIN 985
• 1 х грибковое уплотнение EPDM
• 2 x шайба DIN 125

Примечание

диапазон крепления определяет расстояние между верхним краем конструкции, к которому крепится крепление солнечных установок, и верхним краем панели профиля. Крепление солнечных установок WSF (вариант 2) следует использовать в сочетании с купольными крышками, в зависимости от структурных нагрузок.

с общим техническим одобрением з-14.4-598. применение

область применения

специальный тип для гофрированной кровельной облицовки

инструкция

инструкция по монтажу

• в облицовке крыши и деревянной несущей конструкции просверлите отверстия диаметром 6,0 мм. Винты должны быть вкручены в древесину на глубину не менее 34 мм (помните о меньшей грузоподъемности).

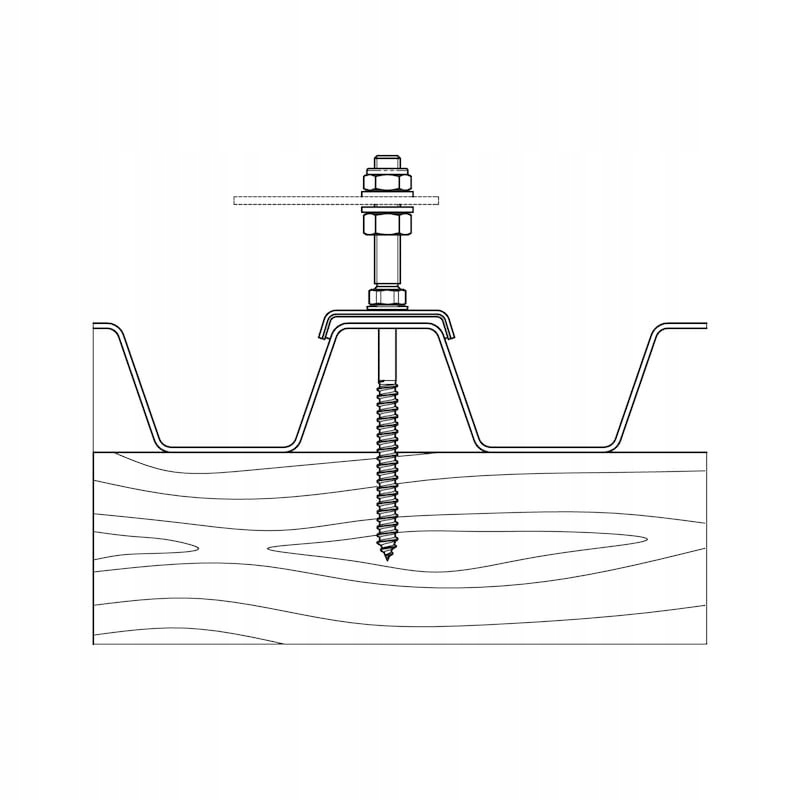

• купольная крышка расположена на панели профиля и прикручивается в нужном месте с помощью крепления солнечных установок WSF.

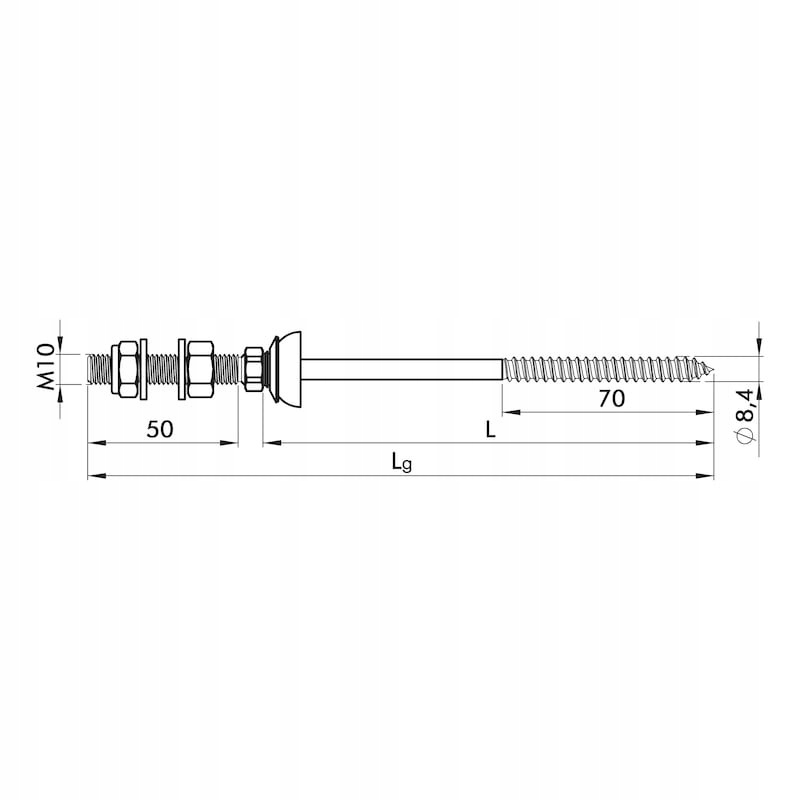

техническая информация

• бренд: Würth
• номер детали: 0201084180
• блок: шт.
• упаковка: 25 шт.
• предназначен для: покрытия из гофрированных плит
• номинальный диаметр: 10 мм
• диаметр резьбы: 8,4 мм
• мин.Макс. диапазон зажима: 100,0-135,0 мм
• материал: нержавеющая сталь A2
• длина резьбы (метрическая резьба) (l): 50 мм
• тип резьбы x номинальный диаметр (D): M10
• внутренний наконечник: IH5
• длина винта (l): 180 мм
• покрытие: оцинкованное
• длина резьбы (резьба по дереву) (B): 70 мм
• другой стандарт: WN 201
• длина (LG): 235 мм
• мин. диапазон зажима: 100 мм
• макс. диапазон зажима: 135 мм
• дополнительные статьи: спиральное сверло HSS для твердой древесины, длина рабочей части 180 мм 6,0 x 260 мм (арт. № 0627006260), колпачковые гайки (арт. № 0498105...)
