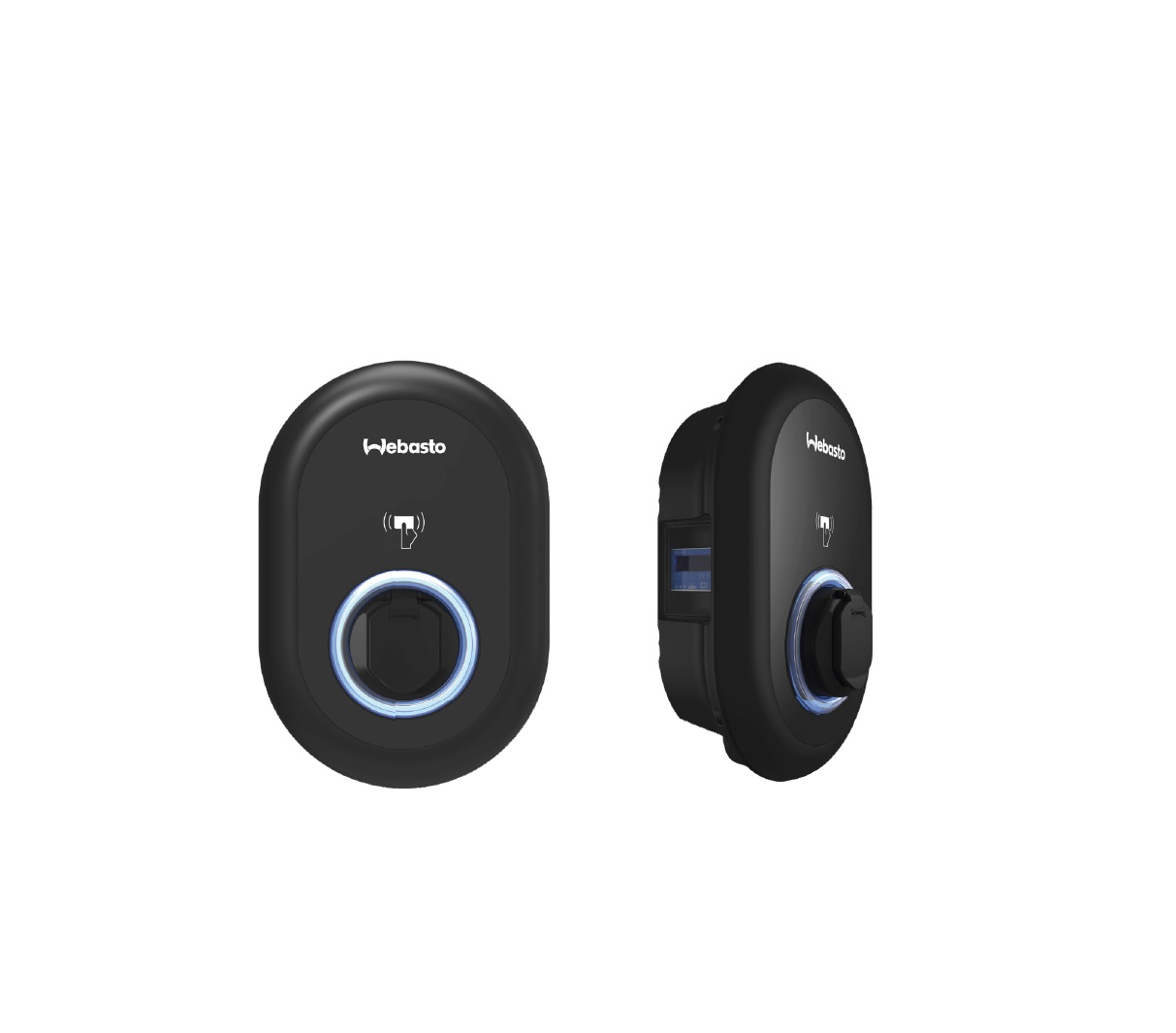

WEBASTO UNITE 22KW TYP2 RFID ЗАРЯДНАЯ СТАНЦИЯ

Интеллектуальная зарядная станция Webasto Unite позволяет не только легко заряжать, но и другие интеллектуальные функции, такие как управление и управление с помощью системы Webasto ChargeConnect, местное управление нагрузкой, а также интеграцию с системами управления питанием.

Станция Зарядки Webasto UNITE

технические характеристики

• номинальный Ток (А) (настраиваемые значения мощности аддитивного): До 32; 1-фазный или 3-фазный; 10, 13, 16, 20, 25, 30, 32 А (настраивается с помощью переключателя DIP-switch) или с шагом 1 А (с помощью встроенного интерфейса Data или приложений Webasto Charger Setup)
• сетевое Напряжение (V AC): 230 в / 400 (Европа)
• Частота сети (Гц): 50 / 60
• Система сети: TT / TN / IT (1 фаза и 3 фазы), разделение фаз (L1 + L2 без N)
• Класс EMV: Эмиссия помех: класс B (жилые районы, центр, коммерческие); Сопротивление: жилые районы, центр, коммерческие и промышленные
• Категория перенапряжения: III в соответствии с EN 60664
• Класс защиты: И
• защитные Устройства: устройство защитного отключения тока УЗО тип A и выключатели должны быть обеспечены на стороне установки
• Встроенные защитные устройства: защита тока, ≥6 DC
• Встроенный счетчик энергии: Счетчик электроэнергии в соответствии с MID класса " B " (1%) в соответствии с EN50470-1/3 (511685A)
• Обнаружение сварных реле: - контакт, 230В, запускающий внешний триггер

Разъемы:

• Монтаж: на стене и на основе (постоянные подключение)
• Подвод кабеля: на стене или в стене
• Сечение провода: сечение кабеля (Cu) с учетом местных условий:

  awg (min. – макс.) 2.5-10 мм2

  многожильный (мин. – макс.) 2.5-10 мм2

  многожильный (мин. – макс.) завершен наконечником: 2.5 – 10 мм2

• Разъем для зарядки: IEC 62196 гнездо для штекер типа 2 с диафрагмой (5111685A)
• выходное Напряжение (V AC): 230 / 400
• Max. мощность зарядки (кВт):

  7.4 (при 1-фазном питании)

  22 (при 3-фазном питании)

Общение и особенности:

Backend: Webasto ChargeConnect

Аутентификация:

• “Scan & Charge” с помощью QR-кода
• портал Webasto ChargeConnect
• приложение Webasto ChargeConnect

считыватель RFID (ISO 14443 A / B, ISO 15693)

Дисплей: RGB-LED, окно дисплея счетчика

сетевые Интерфейсы:

• LAN (RJ45) – 10 / 100 Мбит / с
• Wi-Fi 802.11 a / b / g /n / ac (2,4 Ггц и 5 Ггц

Протоколы: OCPP 1.6 J (OCPP 2.0 ready), Modbus TCP (EMS**), Modbus RTU (smart meter*)

внешние Интерфейсы:

• Удаленный доступ поставщика электроэнергии к приемнику управления sygnęłem
• Интеграция с системами управления энергопотреблением (EMS) по Modbus TCP
• Подключение для защиты от zespawaniem реле
• Интерфейс RS485 для внешних интеллектуальных счетчиков

Местное управление нагрузкой:

• Динамическая (самостоятельная) путем интеграции с совместимым внешним интеллектуальным счетчиком*
• Динамическая (кластер с макс. 32 точками зарядки) путем интеграции с совместимым интеллектуальным внешним счетчиком *
• статический (кластер с макс. 32 точками зарядки)

механические Параметры:

• Размеры (ш × в × г) (мм): 315 х 460 х 135
• Вес (кг): 5
• Класс защиты IP, устройство: IP54
• Защита от механических повреждений: IK10 (дисплей: IK08)

Условия:

• Место монтажа: без прямого воздействия солнечных лучей
• Диапазон рабочих температур (°C): -35 до +55
• Реакция на изменение температуры: может наблюдаться снижение тока зарядки или отключение для предотвращения перегрева станции зарядки
• Диапазон температуры хранения (°C): от -40 до +80
• Допустимая влажность (%): От 5 до 95 без конденсации
• Высота (м): макс. 4.000 над уровнем моря

Соответствие сертификатов:

• декларация соответствия CE
• 2014/53/EU Директива по оборудованию радиосвязи
• 2011/65/EU, Директива RoHS
• 2012/19/EU Директива об отходах электрического и электронного оборудования
• 1907/2006 REACH
