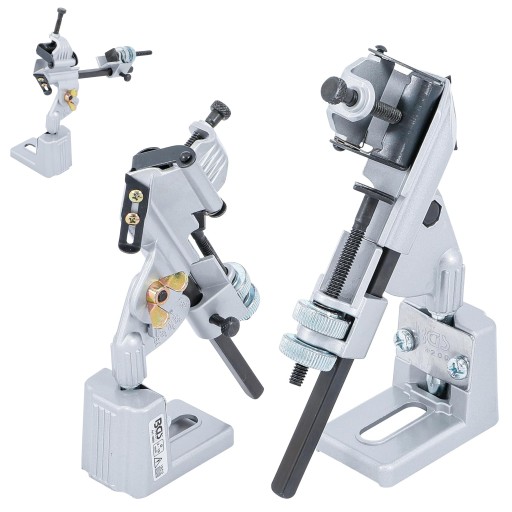

РУЧКА ДЛЯ ЗАТОЧКИ СВЕРЛ НАСАДКА 3-19мм 5-угловая точилка

Быстрая и точная заточка

При использовании со стандартной настольной шлифовальной машиной эта насадка позволяет быстро и точно заточить спиральные сверла из быстрорежущей стали диаметром от 3 мм до 19 мм (1/8–3/4 дюйма). Теперь ваши сверла будут острее, чем когда-либо прежде.

Настройки угла

С предварительно установленными углами 41°, 49°, 59°, 68° и 88°, вы можете легко отрегулировать угол заточки в соответствии с вашими потребностями. Этот инструмент соответствует большинству требований к углу заточки

• 59° для обычного использования
• 88° для тонкого материала во избежание истирания
• 68° для небольших сверл
• 49° для мягких металлов
• 41° для заливки

Простота использования

Чтобы использовать этот держатель, не обязательно быть профессионалом. Интуитивно понятный дизайн и простота управления облегчают заточку сверл.

Экономичное решение

Благодаря этому инструменту вы сможете продлить срок службы своих сверл, сэкономив при этом на затратах на приобретение новых.

Универсальность

Подходит для стандартных настольных шлифовальных машин, что делает его совместимым со многими моделями, доступными на рынке.

Установите угол заточки винтом F:

• 59° для нормального использования
• 88° для тонкого материала. во избежание истирания
• 68° для маленьких сверл
• 49° для мягких металлов
• 41° для заделки

1. Ослабьте зажимной винт B.

2. Ослабьте регулируемый ползун на четырехугольной направляющей G. Поверните регулировочный винт D до упора и вставьте сверло. Сверло следует расположить так, чтобы оно выступало над кромкой С на длину его диаметра. Затем слегка затяните винт H салазок и винт B. (Слегка завинтите B, чтобы сверло едва можно было удерживать). Убедитесь, что спиральная часть направлена вверх C.

3. Установите устройство вертикально перед точильным камнем (см. рисунок). Сверло должно быть расположено в нижней половине камня, в левой или правой половине. ) Закрепите основание А с помощью барашкового винта или зажима. так, чтобы сверло имело расстояние ок. 5 мм от камня вверху.

4. Достаточно ослабьте стопорный винт E. поверните точильный камень и с помощью винта D медленно переместите сверло так, чтобы оно коснулось камня. Затем наклоните устройство влево и вправо (около 60°). тогда правильное измельчение будет достигнуто автоматически. В зависимости от того, насколько глубоко нужно затачивать сверло. Медленно поверните винт D вперед через определенные промежутки времени. Медленно. во избежание перегрева и возгорания сверла.

5. Затяните винт E в контрольном положении. Ослабьте винт B. Вытащите сверло и переверните его. Снова затяните винт D и повторите все снова до конца винта E.
