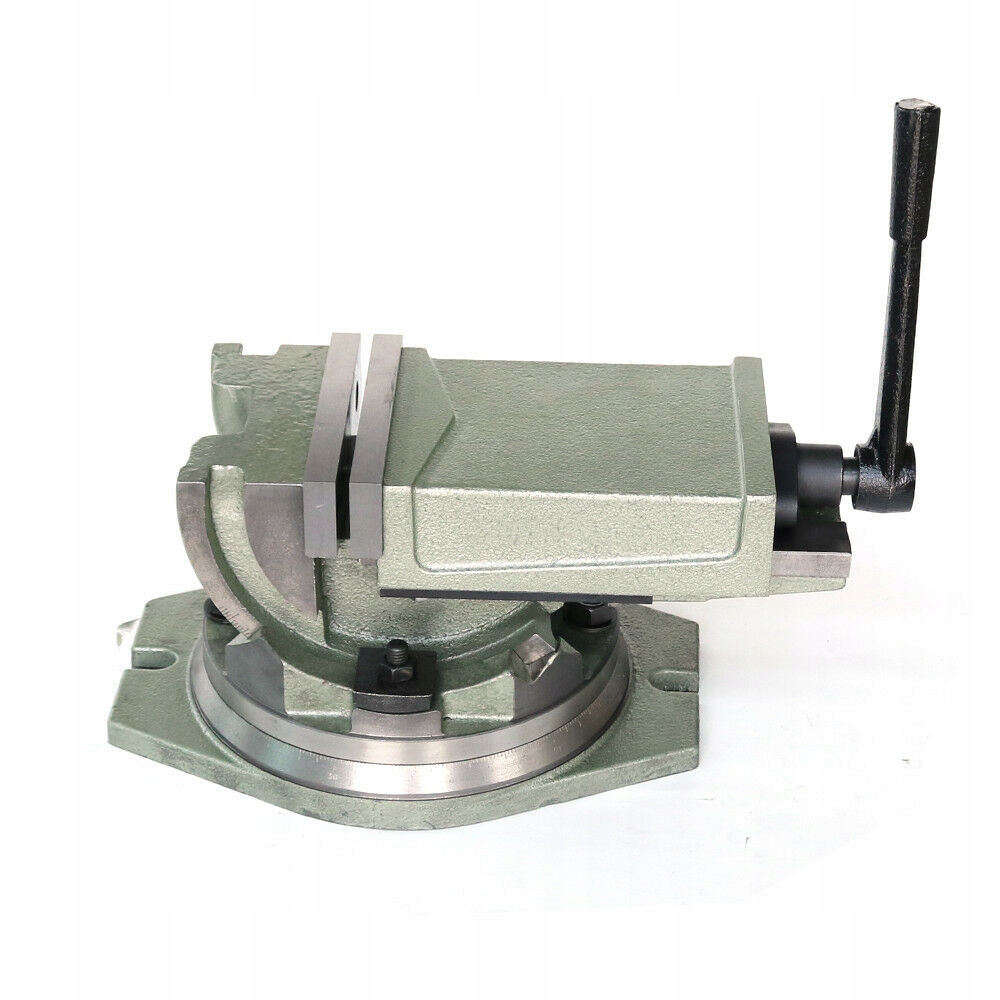

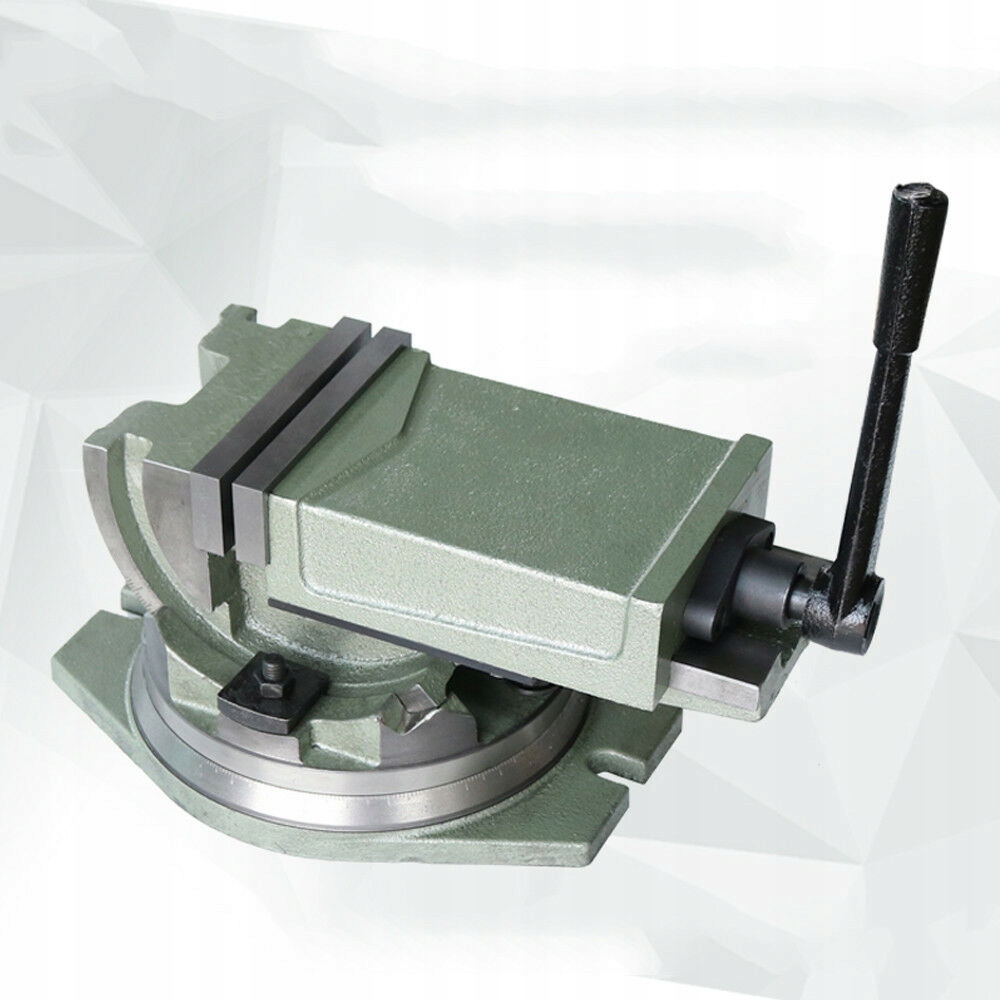

Затискач для фрезерного верстата серії 100 мм

продуктивність і функції:

1. Кришка корпусу затиску виготовлена з чавуну високої твердості, довговічна і довговічна.

2. Загартовані щелепи мають сталеву товщину 45 (холодний матеріал) і мають твердість до 48hrc.

3. Гайка і ручка виготовлені з ковкого чавуну, а ручка оцинкована для запобігання корозії і красивого зовнішнього вигляду.

4. Шкала кадру точна і чітка.

5. Різьбовий стрижень почорнів, стійкий до корозії і має високу точність.

6. Паралельність обох щелеп становить 0,05 / 100 мм.

7. Похила конструкція закрита гвинтом

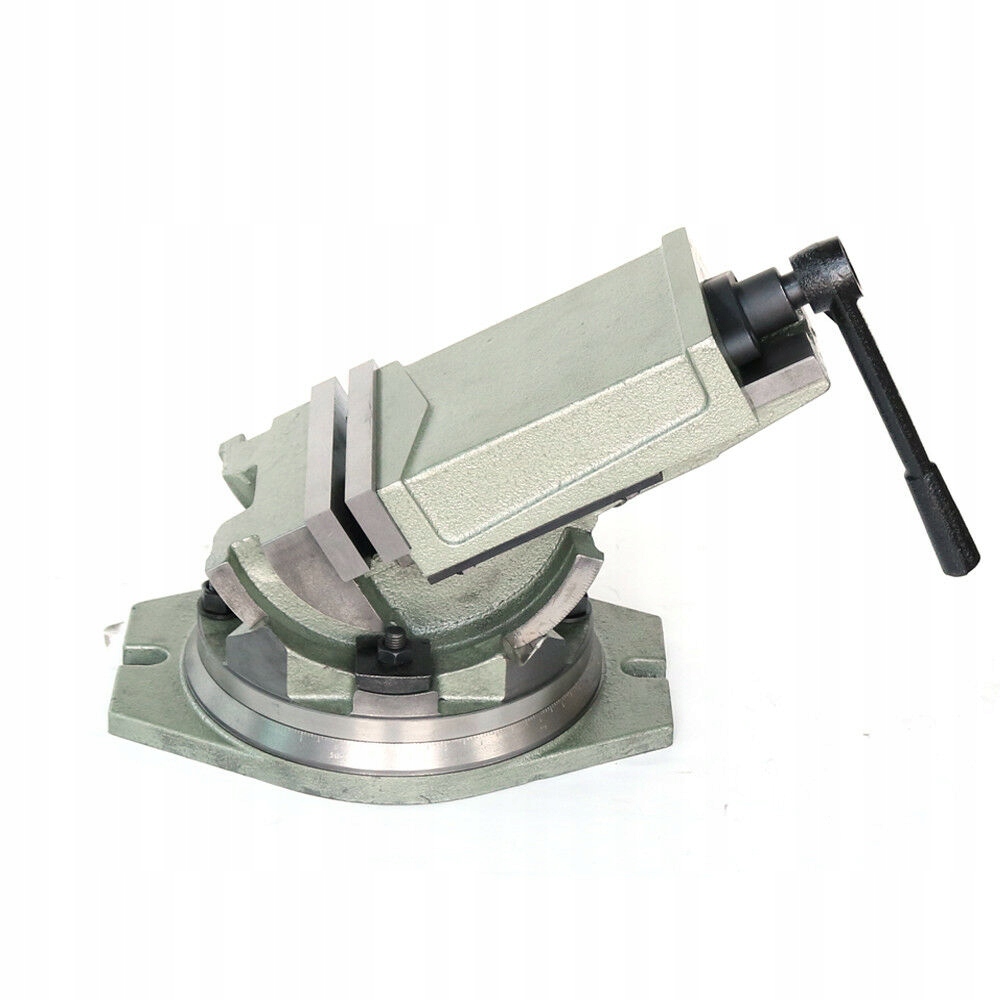

8. Корпус захоплення може бути проіндексований по вертикалі в діапазоні 90° уздовж великої направляючої листа на поворотному столі. Площина, ПАЗ, отвір і т.д.

9. Широко використовується в верстатах, таких як свердлильні та фрезерні верстати.

технічні параметри:

ширина штифта: 100 (мм) = 3,94"

висота сосни: 41 (мм) = 1,61 "

максимальна напруга: 75 (мм) = 2,95"

загальна довжина ремінця: 300 (мм) = 11,81"

загальна висота затиску: 150 (мм) = 5,9"

загальна довжина підстави: 252 (мм) = 9,92"

монтажне відстань: 190 (мм) = 7,48"

максимальне зусилля закриття: 196 (кн)

ширина позиціонує ключа: 14 (мм) = 0,55 "

bolzendurchmesser мм: M12

вага: 17 кг

розмір: 650 x 210 x 200 мм (25,59 "x 8,27" x 7,87")
