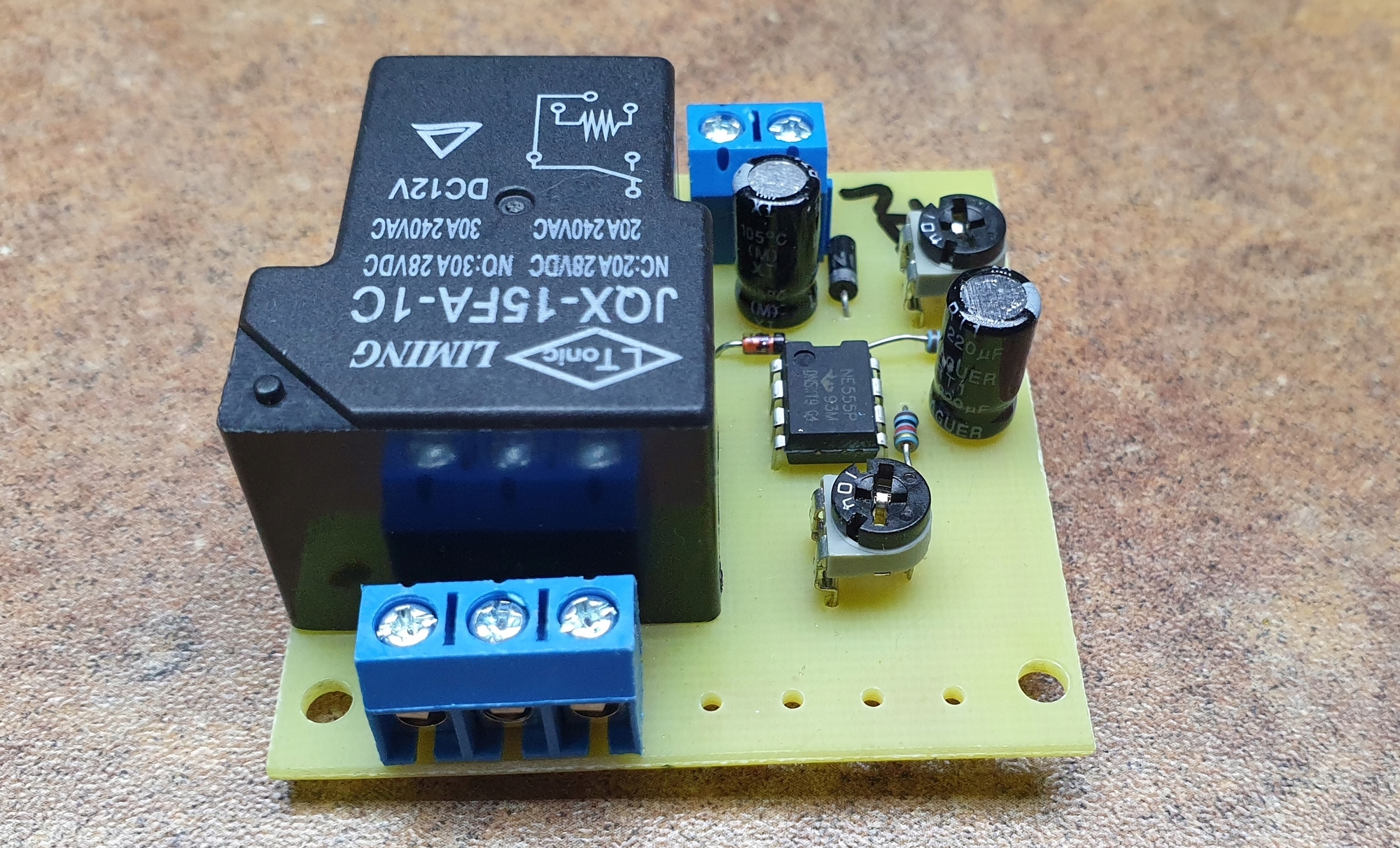

Реле таймера прерывателя регулируемый 12V 20A C

Видео на YouTube с работы системы

https://www.youtube.com/watch?v=MEFGxNx7-vw

Регулируемое Реле Времени с мощным реле

Традиционный Прерыватель циклический

питание 12-14в DC   (вариант другое, напряжение питания 24 +5)

Контакты реле 20A - zwierno-нз  NO/NC

Генератором, и одновременно "сердцем" системы является NE555

потенциометры для регулирования времени работы и перерыва

.

время работы для конденсатора 100 мкФ и потенциометров 100к составляет 2 клика за 1 сек до макс. 7 сек перерывы и 11 сек работы

конечно, изменяя, например, Конденсатор с большей емкостью раз будет увеличен.

Если вам нужно для очистки инъекций, напишите в сообщении, я вставлю конденсатор меньшего размера, чтобы он быстрее нажимал на реле.

если вас интересует другое соотношение времен, то я могу установить 220uf, 470uF или 1000uf - времена, конечно, умножаются, к сожалению, не пропорционально

стандарт монтирует 100k и 100uf

.

на другом аукционе есть прерыватели с реле 10A за 26zł или с МОП-транзистором версия N-заземление и версия P - включение + (МОП-транзисторы не работают, как реле.)

.

принцип работы системы

при включении питания 12 В система начинает циклическую работу включить выкл ....

/===\___/===\___/===\___/=== и так далее...

схема очень проста в подключении.
