8322.3047.2M - РЫЧАГ ДЖОЙСТИК 1 СЕКЦИОННЫЙ РАЗДЕЛИТЕЛЬ + ТРОС

КОД РЕЗАНИЯ-MET: [8322]

Подходит для механического управления 1 - sekcyjnym гидрораспределителем.

прочный рычаг для механического управления двунаправленными гидравлическими клапанамитур (погрузчик)  с помощью троса на вилке (который входит в комплект).

В3-секционном разделителе вам понадобятсятри такиерычаги итри ссылки. рычаги могут быть соединены и скручены вместе, чтобы сформировать единую панель управления.

позволяет дистанционно управлять (из кабины) распределителями, которые находятся вне кабины.

Назначение:

Предназначен для управления ХОД 1, 2, 3 на тракторах, таких как:

• URSUS
• ZETOR
• MF и производных.

идеально подходит для машин и оборудования с гидравлическим питанием.

может использоваться в сельском хозяйстве, садоводстве, лесном хозяйстве или строительстве.

рассчитан для работы в различного рода машинах, т. е.: сельскохозяйственных машинах, тракторах, опрыскивателях, тура, cyklopach, погрузчиках серии HDS, строительных, зарядных устройствах, экскаваторах, машинах, промышленных и других.

рабочая Температура: от -40°C до +80°C

1. Отверстие под кабель с вилкой
2. монтажные Отверстия
3. Ручка черная
4. Черная заглушка

Материал:

• Эргономичная, обработанной ручкой из пластика
• Прочная металлическая рама и рычаг для большей долговечности

КОД РЕЗАНИЯ-MET: [2448]

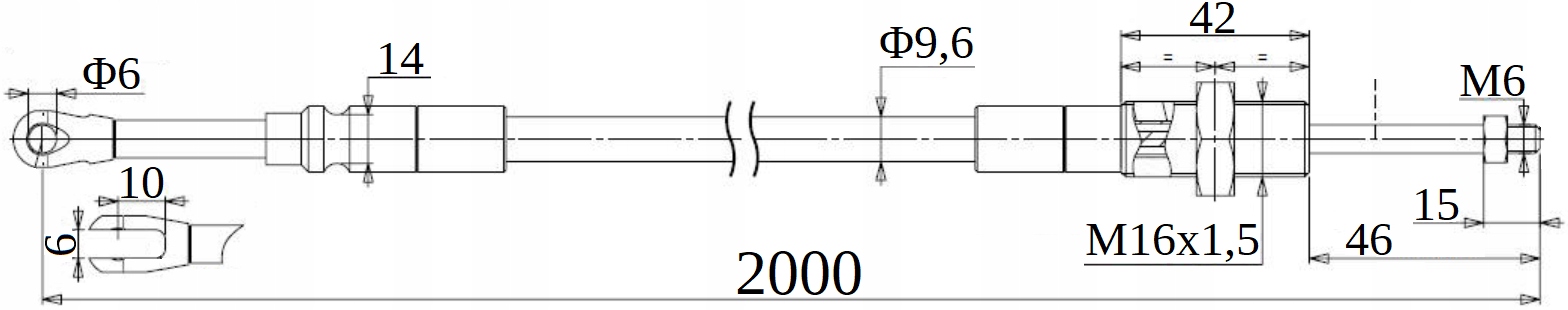

Металлический в броне длиной 2м

Ссылки отлично работает при управлении клапанов управления гидравлическими, используемые в машинах и устройствах, работающих гидравлически управляемых джойстик / рычаг.

может использоваться в сельском хозяйстве, садоводстве, лесном хозяйстве, строительстве или широко развитой промышленности.

Насадки:

• Наконечник троса со стороны джойстика завершена вилками с отверстием 6 мм и корпусом 14 мм
• Наконечник троса со стороны распределителя резьба корпуса ссылки M16x1.5, внешняя слайдер M6x1.6

1. Вставьте трос с вилками (5)в отверстие рычага.

2. Наведите вилку на подвижный механизм рычага под заглушкой (4)

3. Закрепите вилку штифтом с шплинтом (3), плотно прижимая, пока он не будет самовольно выскакивать из отверстия. (Как показано ниже) 4. Установите винт (1) вместе с гайкой (2), затем затяните

5. Защелкнуть заглушку (4)
