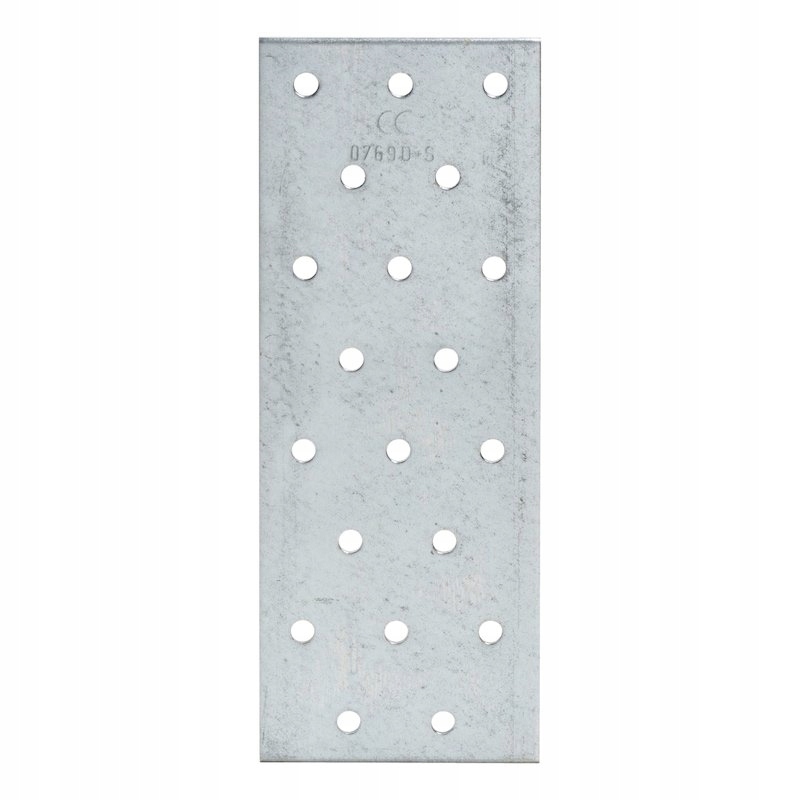

Wurth перфоровані пластини 25 шт.

опис продукту: < /b >

Wurth перфоровані пластини 25 шт.< / п> опис

для з'єднання дерев'яних елементів з дерев'яними балками, які піддаються впливу сил натягу і стиснення, наприклад, з'єднувачі дерев'яних рам, вітрові балки, з'єднання ступенів

• ≥{269}зносостійкість R{270} m{271} {272}{273} 295 N / mm2{274}{275}подовження при розриві A{276}80{277} {278}{279} 22%{280}{281}Гарячий оцинкований лист з обох сторін (DX51D + Z275 [прибл. 20 мкм]), відповідає стандарту EN 10346: 2009, товщина 2 мм{282}{283}для класів використання 1 і 2 за стандартом EN 1995: 2013{284}
• ≥

Примітка

для кожного з'єднання використовуйте 2 перфорованих листа і дерев'яні елементи однакової ширини.

слід враховувати відповідний припуск в області ексцентриситету для односторонніх з'єднань.

необхідно дотримуватися зазор між краями цвяхів, який відповідає стандарту EC5.

цвяхи повинні розташовуватися симетрично щодо осі сили, що взаємодіє по центру.

доступні робочі документи:

таблиці навантаження і докладні інструкції можна знайти на сайті www.wuerth.de/holzverbinder.

маркування CE відповідає стандарту EN 14545 2009-02

область застосування

для з'єднання дерев'яних елементів з балками, які піддаються впливу тягових і стискаючих сил, наприклад, з'єднувачі дерев'яних рам, вітрові балки, з'єднання ступенів

інструкція < /B >

• бренд: Würth
• номер деталі: 0681100200
• блок: шт.
• упаковка: 25 шт.

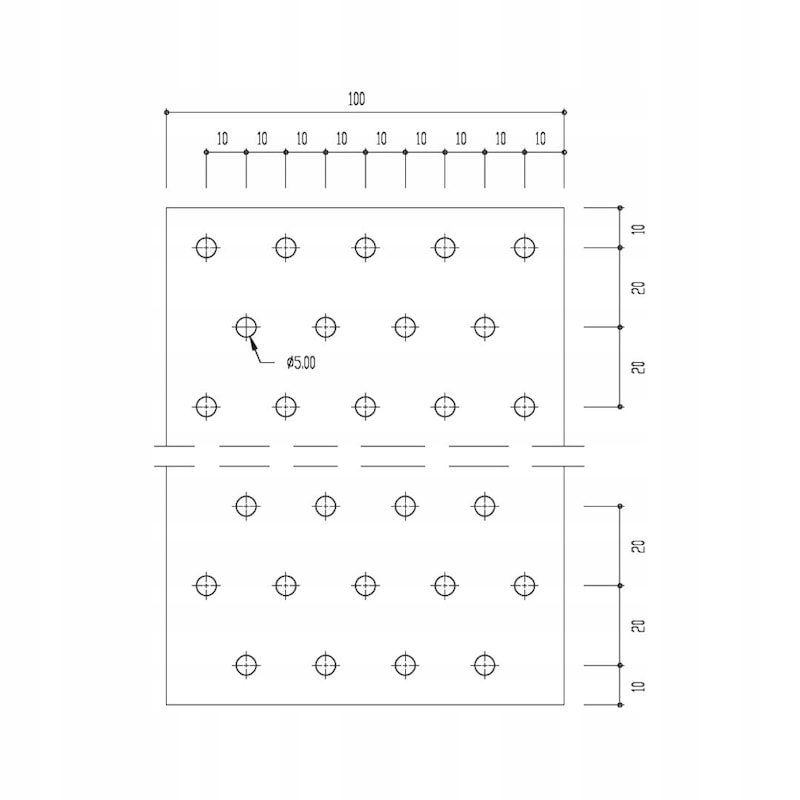

• довжина x Ширина: 200 x 100 мм
• товщина: 2 мм
• Діаметр отвору: 5 мм
• кількість отворів: 45 шт
• вага: 310 г
• твердження: en 14545:2009-02
• хв. міцність на розтяг РМ: 295н/мм2< / лі>подовження при розриві A80: < /B> 22%
• матеріал:сталь
• маркування матеріалу:DX51D
• Стандарт матеріалу:DIN EN 10346: 2009
• покриття: оцинковане
