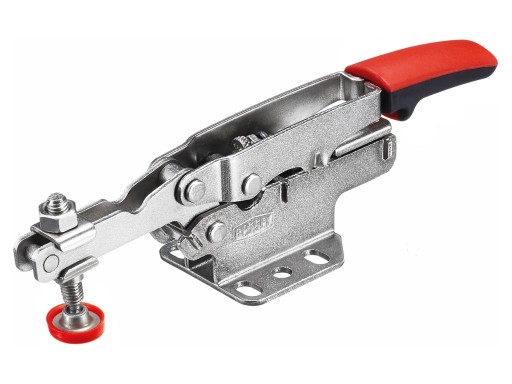

вертикальний тиск з відкритим важелем і горизонтальною основою
<вулик>
виробник: Bessey < /B >
символ:STC-HH20
діапазон регулювання: 20 мм
особливості
<вулик>
важіль в закритому положенні розташований горизонтально
автоматичне безступінчате регулювання висоти затиску (від 0 до 65 мм) при практично незмінній притискній силі-не потрібно ручне встановлення настановного гвинта
притискна сила регулюється в діапазоні до 1100 Н в залежності від установки притискного гвинта в шарнірі
міцна і жорстка конструкція з високоякісного листового металу, що гарантує тривалий термін служби затиску
підстава з відстанню між кріпильними отворами в мм і дюймах
двокомпонентна ручка з високоякісного пластику
призначення
матеріали:
<вулик>
Дерево-Дерево: ● ● ●
дерево-сталь: ● ● ●
дерево-делікатні матеріали: ●
дерево-пластик: ● ● ●
сталь-сталь: ● ● ●
сталь-пластик: ● ● ●
пластик-пластик: ● ● ●
делікатні матеріали-делікатні матеріали: ●
застосування
<вулик>
утримання: ● ● ●
Зварювальні роботи: ● ●
кріплення на колонних свердлильних верстатах: ● ●
кріплення на верстатах: ● ● ●
кріплення діагональних поверхонь: ●
спеціальні інструменти: ● ● ●
ТЕХНІЧНІ характеристики
<вулик>
символ:STC-HH20
вага:0,2 кг
діапазон регулювання: 20 мм
притискна сила: 1100 N
Таблиця розмірів
<вулик>
загальна довжина-L1: 167 мм / 6,57 дюйма
довжина стріли-L2:45 мм / 1,77 дюйма
діапазон регулювання гвинта-L3: 20 мм / 0,79 дюйма
діаметр пластини притискного гвинта-L4: 16 мм / 0,63 дюйма
Довжина корпусу-L5:83 мм / 3,27 дюйма
довжина основи 1-L6: 45 мм / 1,77 дюйма
довжина основи 2-L7: 35 мм / 1,38 дюйма
довжина ручки-L8:46 мм/1,88 дюйма < /b >
висота рукоятки в закритому положенні-H1: 44 мм / 1,73 дюйма
висота рукоятки у відкритому положенні-H2: 142 мм, 5,59 дюйма
висота стріли-H3:10 мм / 0,39 дюйма
загальна висота гвинта-H4: 42 мм / 1,65 дюйма
висота корпусу-H5:25 мм / 0,98 дюйма
Зовнішня ширина стріли-B1: 10 мм / 0,39 дюйма
внутрішня ширина стріли-B2: 6 мм / 0,24 дюйма
ширина ручки-B3:20 мм / 0,79 дюйма
Ширина основи-B4:42 мм / 0,65 дюйма
відстань між поздовжніми отворами 1-Lo1: 26 мм / 1,0 дюйма
відстань між поздовжніми отворами 2-Lo2: 13 мм / 0,5 дюйма
відстань між поздовжніми отворами 3-Lo3: 28 мм / 1,1 дюйма
відстань між поздовжніми отворами - Lo4: 26-31,75 мм / 1-1,25 дюйма
