УНІВЕРСАЛЬНИЙ ФРЕЗЕР OPTImill MT 230S OPTIMUM 3344125

Універсальне використання
Міцна конструкція верстата
Плавний хід завдяки полірованим шестерням, що працюють у масляна ванна
Важка, важка, міцна конструкція з високоякісного механітного чавуну
Усі напрямні загартовані та регулюються за допомогою клинів
Центральне змащування
Великі маховики зі шкалою
Світлодіодна машинна лампа
Система охолодження
Легке керування перемикаючими елементами
Стабільне керування плоска платформа по осі Y та Z
Автоматична подача столу X, Y та Z
Цифровий індикатор положення DPA 21
Системою подачі можна керувати постійно кроки за допомогою серводвигуна
Відокремлені махові колеса
Масивний і великий столик XY, точна поверхня з регульованими клинами та регульованими упорами
Горизонтальне положення фрезерування
Готовий до використання горизонтальний тримач для горизонтального фрезерування, прикріплений до задньої частини верстата

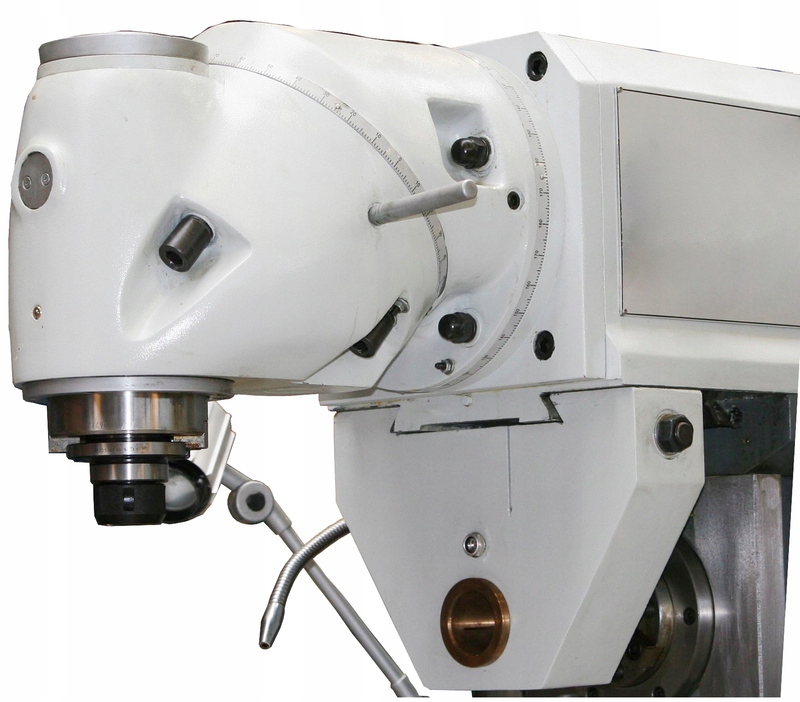

Фрезерна головка з двома осями обертання, тобто з можливістю обертання та нахилу під будь-яким просторовим кутом

ТЕХНІЧНІ ДАНІ:

Довжина (виріб): 2520 мм
Ширина/глибина (виріб): 2160 мм
Висота (виробу): 2030 мм
Вага (нетто): 2800 кг
Макс. розмір ріжучої головки: 160 мм
Макс. кінцевий розмір фрези : 25 мм
Швидкість швидкого ходу Напруга живлення: 400 В
Частота мережі: 50 Гц
Довжина горизонтального фрезерного столу: 1600 мм
Горизонтальний фрезерний стіл ширина: 360 мм
Мінімальна відстань між вертикальним шпинделем і горизонтальним фрезерним столом: 190 мм
Максимальна відстань між вертикальним шпинделем і горизонтальним фрезерним столом: 590 мм
Стіл для горизонтального фрезерування Т-подібних пазів Розмір: 18 мм
Стіл для горизонтального фрезерування Т-подібних пазів Кількість: 3 шт.
Стіл для горизонтального фрезерування Т-подібних пазів Відстань між ними: 80 мм
Відстань між горизонтальним шпинделем і столом для горизонтального фрезерування мінімум: 10 мм
Відстань між горизонтальним шпинделем і горизонтальним фрезерним столом максимум: 410 мм
Обертання горизонтального фрезерного столу: 35°
Максимальне навантаження горизонтального фрезерного столу: 400 кг
Горизонтальне кріплення шпинделя: ISO 50 DIN 2080
Діапазон обертів горизонтального шпинделя: 60 – 1800 min¯¹
Горизонтальний шпиндель Кількість діапазонів швидкості: 12 ступенів
Горизонтальний шпиндель Двигун з механічним приводом: 5,5 кВт
Насос(и) охолоджуючої рідини Потужність приводу: 90 Вт
X- переміщення по осі вручну: 1300 мм
переміщення по осі Y вручну: 300 мм
переміщення по осі Z вручну: 400 мм
переміщення по осі X автоматично: 1220 мм
Автоматичний перехресний шлях осі Y: 220 мм
Переміщення осі Z — автоматичний: 320 мм
Глибина вертикального шпинделя Горловина шпинделя: 260–810 мм
Вертикальний шпиндель Тримач шпинделя: ISO 50 DIN 2080
Вертикальний шпиндель Діапазон обертання Фрезерна головка Площина X - Y: 360°
Вертикальний шпиндель Діапазон обертання Фрезерна головка Z - X площина: 360°
Вертикальний шпиндель Діапазон швидкості обертання: 60 – 1750 min¯¹
Вертикальний шпиндель Кількість діапазонів обертання: 12
Вертикальний шпиндель Затягувальна планка: M 24
Двигун вертикального шпинделя з механічним приводом. Нормальна робота: 4 кВт.
Швидкість подачі кроків, вісь X: безступінчаста змінна
Кроки швидкості подачі, вісь Y: безступінчаста.
Кроки швидкості подачі по осі Z: безступінчасто змінні
Швидкість подачі по осі X: 30 – 750 мм/хв.
Швидкість подачі по осі Y: 20 – 500 мм/хв
Швидкість подачі осі Z: 15–375 мм/хв
Загальне підключене навантаження: 12 кВт
