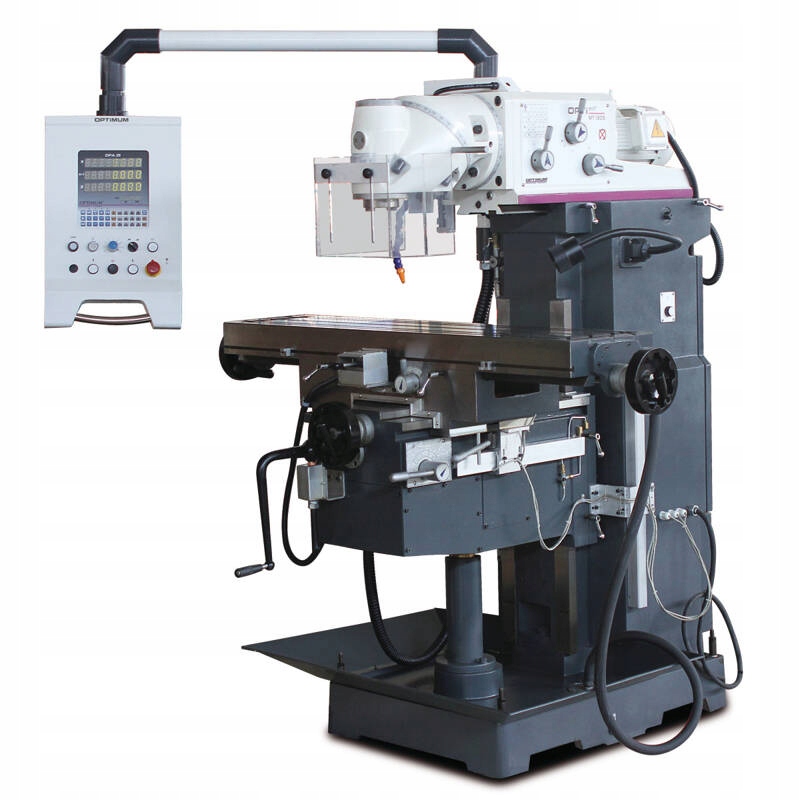

Важка міцна конструкція з високоякісного чавуну Meehanite

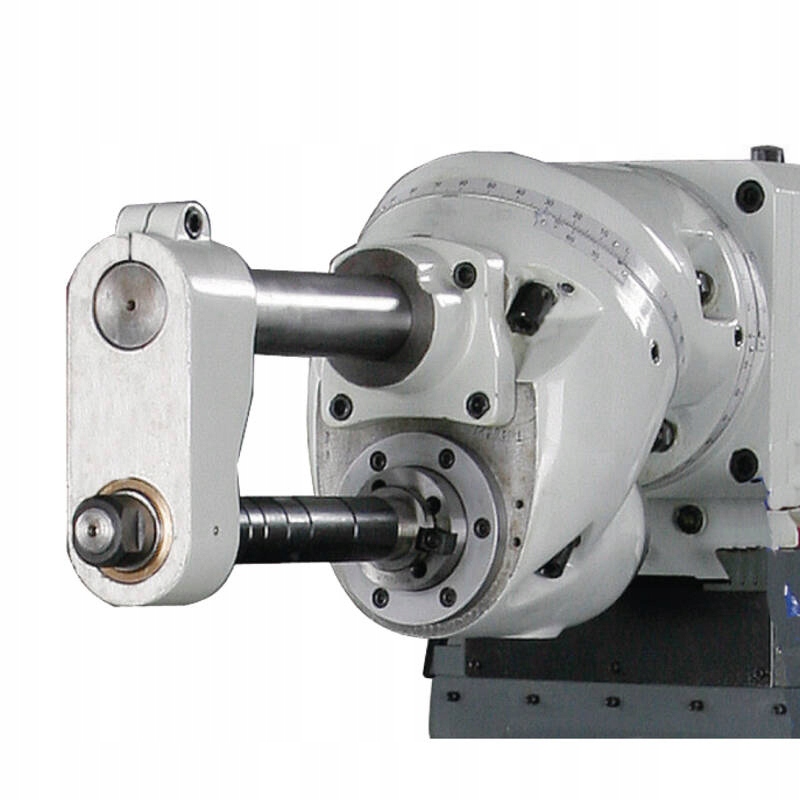

Вертикальна і вертикальне фрезерне положення горизонтальне
Міцна конструкція верстата

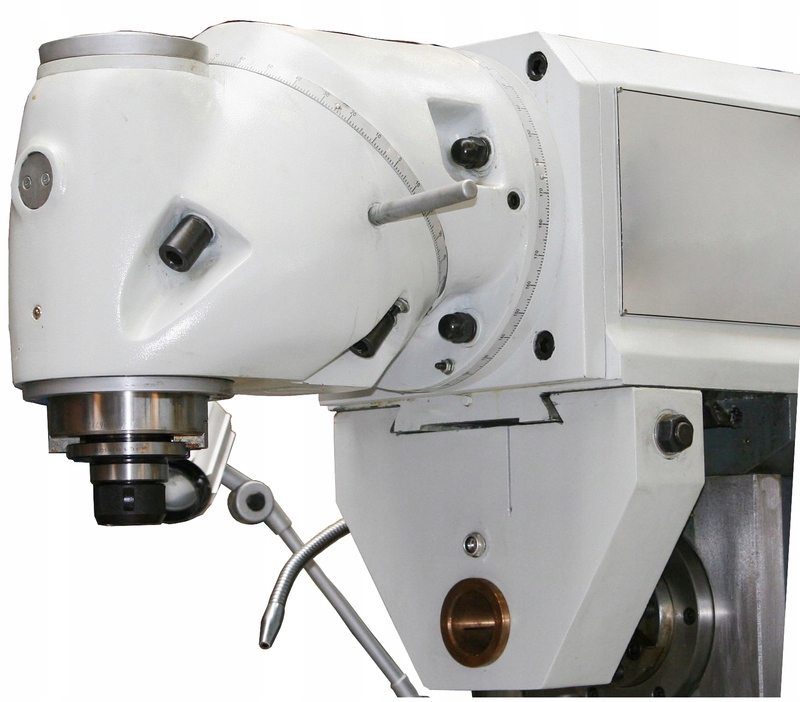

Фрезерну головку можна нахиляти та повертати під будь-яким просторовим кутом
Плавна робота завдяки полірованому ходу шестерень в масляній ванні
Міцні прямокутні напрямні по осях Y і Z
Усі напрямні загартовані та регулюються за допомогою клинів
Центральне змащування
Великі знімні маховики зі шкалою
Світлодіодна машинна лампа
Система охолодження
Легке керування перемикаючими елементами
Стабільні прямокутні напрямні по осях Y і Z
Захисний екран із регульованою висотою з мікроперемикачем для захисту від стружки та деталей, що розлітаються, забезпечуючи максимальний захист користувача
Масивний і великий стіл XY з Т-подібними пазами з точним обробка поверхні
Цифровий індикатор DPA 21 позиція
Система подачі, керована серводвигуном
Подача столу по осях X, Y і Z виконується автоматично
ТЕХНІЧНІ ДАНІ:
Довжина (виробу) приблизно 1760 мм
Ширина/глибина (виробу) приблизно 1550 мм
Висота (виробу) приблизно 1700 мм
Діапазон нахилу свердлильної та фрезерної головки: 90°
Діапазон обертання фрезерної головки: 360°
Макс. розмір ріжучої головки: 100 мм
Макс. розмір кінцевої фрези: 20 мм
Швидка поперечна швидкість руху, вісь X: 1335 мм/хв.
Швидкість швидкого ходу, вісь Y: 1335 мм/хв.
Швидка швидкість ходу, вісь Z: 1000 мм/ хв.
Потужність двигуна приводу: 3 кВт
Напруга живлення: 400 В
Частота мережі: 50 Гц
Довжина горизонтального фрезерного столу: 1270 мм
Ширина горизонтального фрезерного столу: 300 мм
Мінімальна відстань між вертикальним шпинделем і горизонтальним фрезерним столом: 100 мм
Макс. відстань між вертикальним шпинделем і горизонтальним фрезерним столом: 500 мм
Стіл для горизонтального фрезерування Т-подібних пазів Розмір: 14 мм
Стіл для горизонтального фрезерування Т-подібних пазів Кількість: 3
Горизонтальне фрезерування Т-подібних пазів Відстань між столом: 80 мм
Горизонтальний фрезерний стіл Макс. навантаження: 200 кг
Направляюча руху по осі Х: 720 мм
Направляюча по осі Y: 300 мм
Направляюча руху по осі Z: 400 мм
Автоматичний перехід по осі X: 650 мм
Автоматичний поперечний шлях по осі Y: 220 мм
Переміщення по осі Z - автоматичний: 320 мм
Глибина вертикального шпинделя Ширина шпинделя: 150 – 550 мм
Вертикальний шпиндель Тримач шпинделя: ISO 40 DIN 2080
Вертикальний шпиндель Діапазон швидкості обертання: 45 – 1660 хв¯¹
Вертикальний шпиндель Кількість діапазонів швидкості обертання: 11 ступенів
