Тестер паливних форсунок, емулятор блоку живлення

Тестер джерела живлення паливних форсунок

Цей тестер допомагає діагностувати проблеми з уприскуванням палива. Його можна використовувати індивідуально для кожної форсунки, що дозволяє визначити заїдання, зависання, витоки та інші стани пошкоджень. Для живлення тестер використовує 12-вольтну установку автомобіля (акумулятор).

Тестер має 4 режими роботи з різною шириною та кількістю імпульсів, включаючи функцію безперервного імпульсу, для використання для діагностики стану інжектора (хорошого чи поганого). Безперервний імпульсний режим дозволяє стандартизувати тести стану форсунок. Тестер EM 276 може

працювати з будь-яким тестером тиску впорскування палива.

Виробник ALLSUN/ GEPCO

Номер за каталогом: EM276 / AT0281

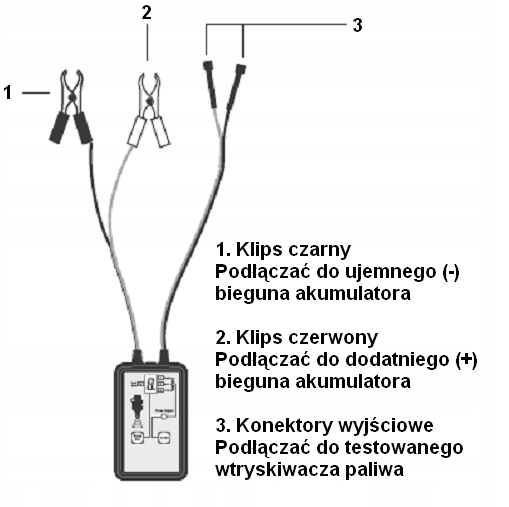

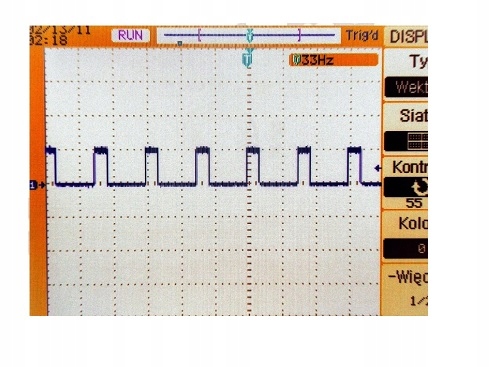

Як використовувати: 1. Вимкніть двигун автомобіля.2. Під’єднайте чорний затискач тестера до негативної (-) клеми акумулятора, а червоний затискач – до позитивної (+) клеми акумулятора.3. Знайдіть інжектор, який ви хочете перевірити, і від’єднайте електричні з’єднання від цього інжектора та під’єднайте 2 вихідні роз’єми (які отримають серію імпульсів, що генеруються тестером) до клем інжектора, що перевіряється.4. Натисніть кнопку «MODE SET», щоб вибрати відповідну серію імпульсів, на дисплеї з’явиться кількість вибраних серій. У нас є 4 типи імпульсів, згенерованих тестером: Серія 1: Тестер генерує 1 прямокутний імпульс із шириною. приблизно 250 мс, амплітуда приблизно 1 В. Тестер генерує приблизно 7 мс 100 імпульсів тривалістю приблизно 3,5 мс, частотою заповнення 66 Гц (DUTY) 25%, частота 33 Гц, амплітуда приблизно 1 В.

5. Після вибору однієї із зазначених вище серій згідно з пунктом 4, натисканням кнопки «ІМПУЛЬС» починається генерація вибраної серії імпульсів. Повторне натискання кнопки «ІМПУЛЬС» викликає повторну генерацію цієї серії імпульсів (при вибраній серії 4 перше натискання кнопки починає генерацію імпульсів і знову припиняє генерацію). Про стан генерації імпульсів свідчить блимання індикатора «Імпульсний сигнал», розташованого над кнопкою «ІМПУЛЬС».

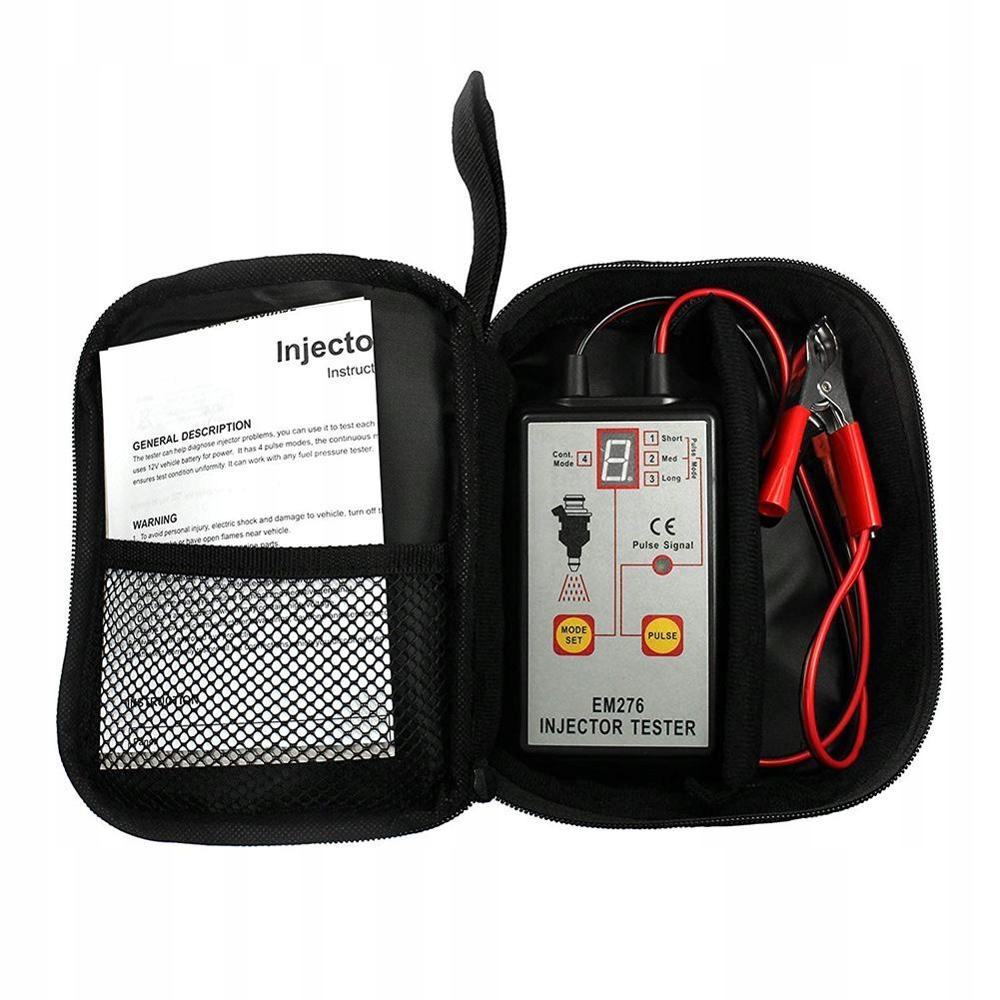

В комплекті:

• Тестер EM276
• обкладинка
• посібник користувача польською мовою
