Тестер котушки запалювання та модуля

Технічні дані:

• частота генерації імпульсів від 1 Гц до 30 Гц
• регульована тривалість імпульсу зарядки котушки - допустима напруга живлення тестера 16 В
• максимальний струм, споживаний тестером з підключеною котушкою 1A
• захист від зворотного підключення силових кабелів

Пристрій дозволяє:

• перевірка одинарної та подвійної котушок запалювання,
• запуск модуля запалювання, керування котушкою
• подача керуючих імпульсів +5 В до інтегрованих модулів з котушкою

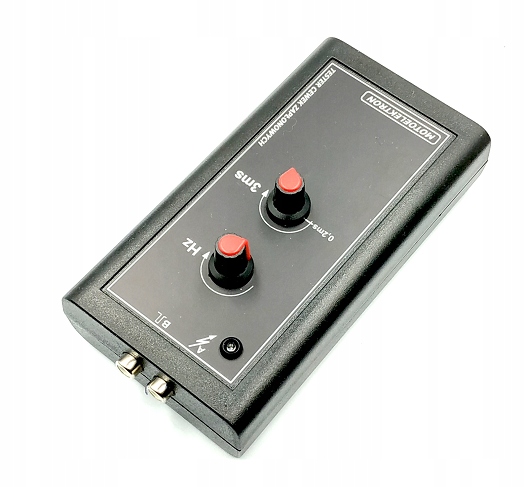

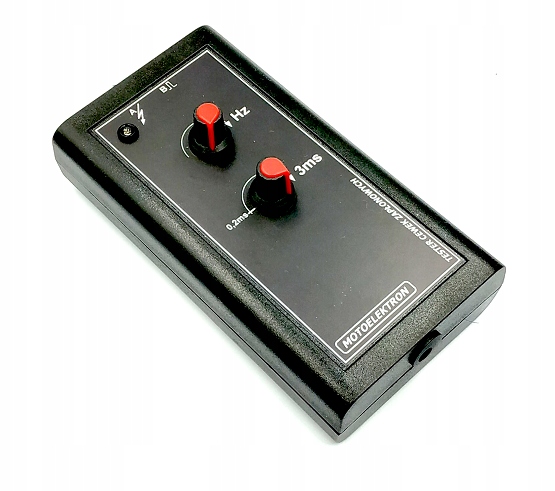

• A - потенціометр для зміни частоти імпульсів
• B - потенціометр для зміни часу імпульсу зарядки котушки
• C - гніздо прямого живлення котушки
• D - вихідні контрольні імпульси +5 В
• E-LED, що вказує на роботу

Обладнання:

Перевірка котушки запалювання

Підключіть подвійний кабель живлення до гнізда тестера, позначеного блискавкою. Підключіть дроти до первинної обмотки котушки. Червоний крокодил має постійну напругу +12v, чорний замикається на землю в такт імпульсів. Якщо в одному корпусі дві котушки, перевіряємо кожну котушку окремо. Порядок, у якому ви підключаєте дроти, ймовірно, не матиме значення. Якщо ми замінимо клеми, котушка також вироблятиме іскру. Частоту імпульсів змінюємо потенціометром «A» . Потенціометром "B" змінюємо час імпульсу живлення котушки. З довшим часом ми отримаємо більшу потужність іскри. Для безпеки потенціометр "B"   має перемикач живлення в крайньому положенні 0,2 мс. Тоді тестер не генерує імпульсів. При підключенні котушки або модуля живлення краще вимкнути за допомогою потенціометра "B" . Це дозволить уникнути випадкового «стукання» іскрою.

Установіть магнето на стороні вторинної обмотки досліджуваної котушки. Найпростіший спосіб зробити це - використовувати свічку і встановити на ній зазор приблизно 5-10 мм.

Перевірка модуля запалювання

За допомогою тестера ми можемо перевірити деякі прості модулі запалювання, керовані імпульсами +5 В. Для управління модулем запалювання потрібно як мінімум 3 дроти: +12v, маса, сигнальний провід.

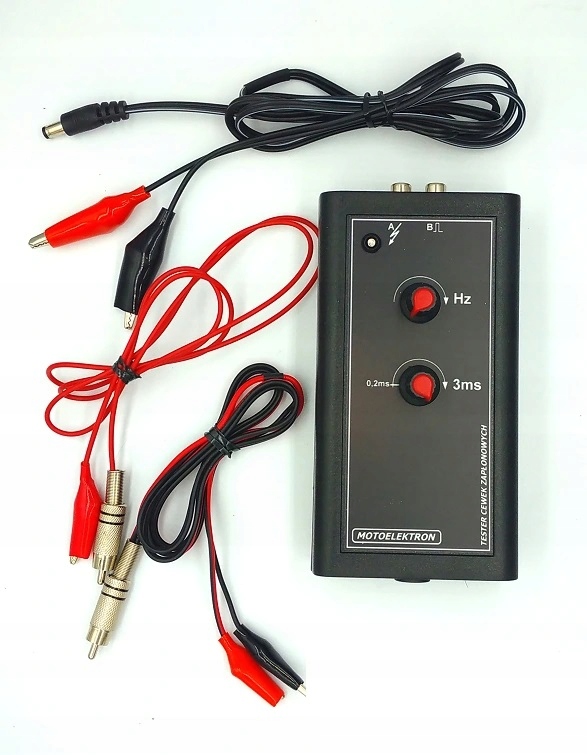

Обладнання включає один кабель із затискачем типу «крокодил». Підключіть кабелі до тестера, як на фото. Більш детальний опис в посібнику користувача.

На YOUTUBE є кілька відеороликів, які ілюструють роботу тестувальника.

• https://youtu.be/X1WcEGQF9K4
• https://www.youtube.com/watch?v=DOLi4TYUgEw&t=1s
• https://www.youtube.com/watch?v=fskZVZMFQd0
• https://www.youtube.com/watch?v=tvssEFU6q1c

УВАГА

Тестер не можна використовувати для перевірки котушок запалювання CDI та модулів, які використовуються в мопедах і квадроциклах. Ці котушки живляться від напруги приблизно 100 В, яка генерується генератором під час руху. При спробі перевірки іскра буде дуже слабкою, ледве помітною.

Нижче, у розділі ДОДАТКОВА ІНФОРМАЦІЯ, ви можете завантажити посібник користувача. Детальніше там.
