технічний опис

• призначений для вимірювання ступеня стиснення в циліндрах дизельних двигунів з прямим і непрямим уприскуванням. Двоступеневий бар і PSI манометр оснащений контрольним клапаном для цілей контролю. Для двигунів легкових автомобілів. мікроавтобусів і невеликих вантажних автомобілів,

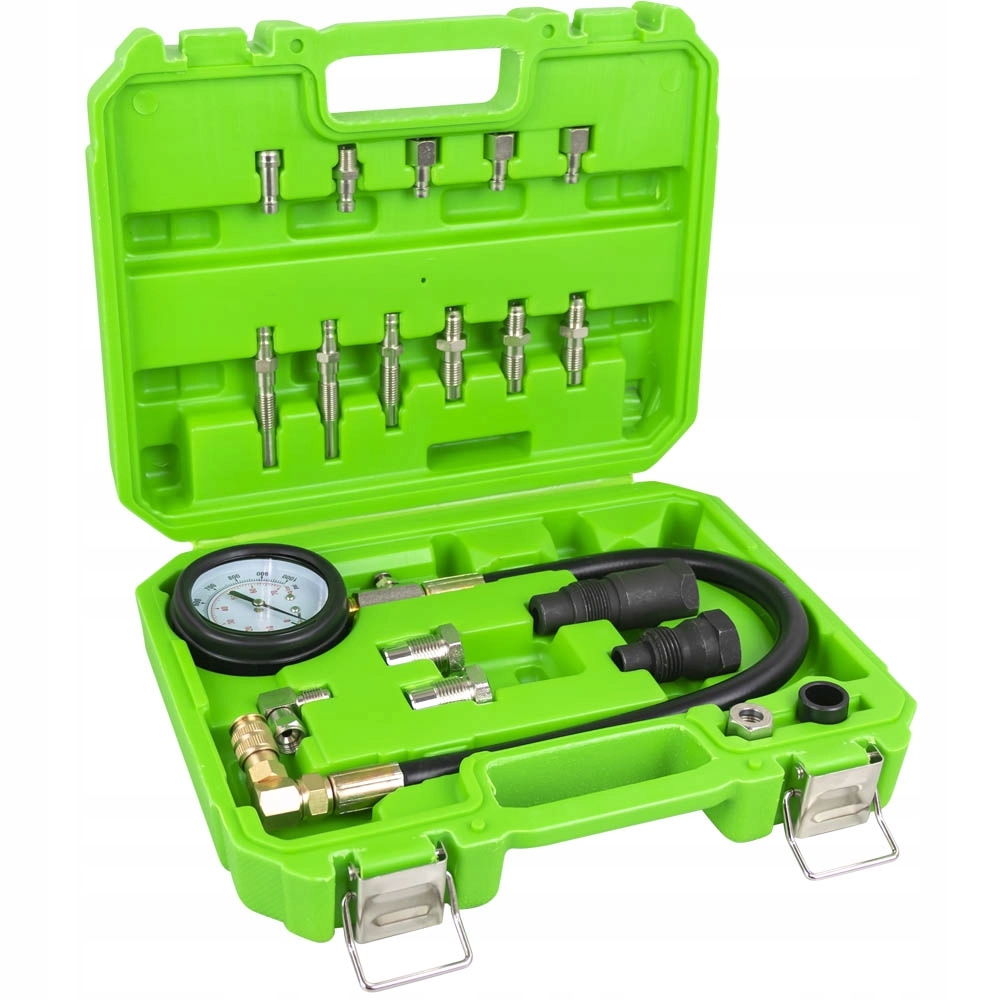

в комплекті:

• манометр з діапазоном 0-70 бар / 0-1000 фунтів/кв. дюйм з діаметром 80 мм, * Гнучкий кабель довжиною 400 мм з обох сторін має металеву гнучку спіраль, яка запобігає розриву кабелю. Крім того, шланг закінчується функціональним швидкороз'ємним з'єднувачем, що полегшує вставку окремих вимірювальних наконечників, а також клапаном, що запобігає відкат наконечника манометра до завершення вимірювання, * Наконечники-вимірювальні адаптери, * Наконечник різьблення M10 x 1.25-Свічка розжарювання-наконечник різьблення M12 x 1.25-Свічка розжарювання (Opel. Пежо. Мерседес. VW. Форд. Сеат. Фіат. Рено. Сітроен. Пежо. Ленд Ровер), * Різьбовий наконечник m24 x 2-інжектор (VW. Ауді. Мерседес. Опель. Пежо), * M20 x 1.5 різьбовий наконечник-інжектор, * Різьблення M10 x 1-свічка розжарювання LAND ROVER, * Наконечник, встановлений на jazmo-Свічка розжарювання STANADYNE, * наконечник, прикріплений до jazmo-інжектор DL, * Різьба M10 X 1.25-Довга Свічка розжарювання, * Вимірювальний наконечник M14 x 1.25-Свічка розжарювання, * Допоміжна балка для наконечників, закріплених хомутом, * Швидкороз'ємний лікоть адаптер, * Набір ущільнень і клапанів,

* вага: 1800 г,

посібник користувача:

умови безпеки:

* використовуйте відповідний захисний одяг, * Зберігати подалі від дітей і ніколи не використовувати прилад в їх присутності, * Забороняється модифікувати або модернізувати прилад або його обладнання, * Прилад може використовуватися тільки кваліфікованими працівниками, * Приміщення повинно бути провітрюваним або обладнано витяжним відсмоктуванням, * При огляді автомобіль знерухомити стоянковим гальмом, * Будьте обережні з гарячими компонентами двигуна. використовуйте відповідний одяг і захисні окуляри, * Остерігайтеся обертових елементів. особливо на періодично включається вентилятор, * Поруч з автомобілем повинен бути вогнегасник відповідного розміру,

вимірювання тиску стиснення

• 1. Перевірити технічний стан і заряд батареї, • 2. Перевірити. можливо скорегувати рівень масла в двигуні, • 3. Запустіть двигун і почекайте, поки він не досягне потрібної робочої температури, • 4. Вимкніть двигун, • 5. Зніміть з двигуна всі форсунки або свічки розжарювання, • 6. Виберіть відповідний вимірювальний наконечник для вашого двигуна, • 7. Вимкніть подачу палива до двигуна (наприклад, магнітний клапан), • 8. Запустіть двигун стартером на кілька секунд, щоб видалити залишки палива з камери стиснення, • 9. Замість інжектора або свічки розжарювання вкрутіть відповідний наконечник, звертаючи увагу на герметичність з'єднання, • 10. За допомогою стартера поверніть колінчастий вал. до отримання в випробуваному циліндрі максимального тиску стиснення (його значення вкаже манометр), • 11. Після зчитування індикація повинна бути видалена натисканням кнопки стираючого клапана, • 12. Діяти аналогічно іншим циліндрам,

* отримані результати вимірювання слід порівняти із заводськими даними двигуна,
