ЗВАРЮВАЛЬНИЙ АПАРАТ З МІКРОПРОЦЕСОРНИМ КЕРУВАННЯМ WELDMAN SPOTTER 9900

Виробник: Weldman | Джерело живлення: 400 В | Струм: 11000A | Потужність: 22,8 кВа | Максимальна товщина зварюваного матеріалу [мм]: 4+4

СТАНДАРТНЕ ОБЛАДНАННЯ

Апарат для точкового зварювання 9900
Транспортний візок
Стріла з регульованим подовжувачем і балансиром EW-5 L=1,5 м 3-5 кг
Трос L=2 м з пневматичними пневматичними плоскогубцями або круглими та прямими шайбами
Кінетичний молоток із присоскою пневматичний вакуум
Вугільні електроди 2 шт.

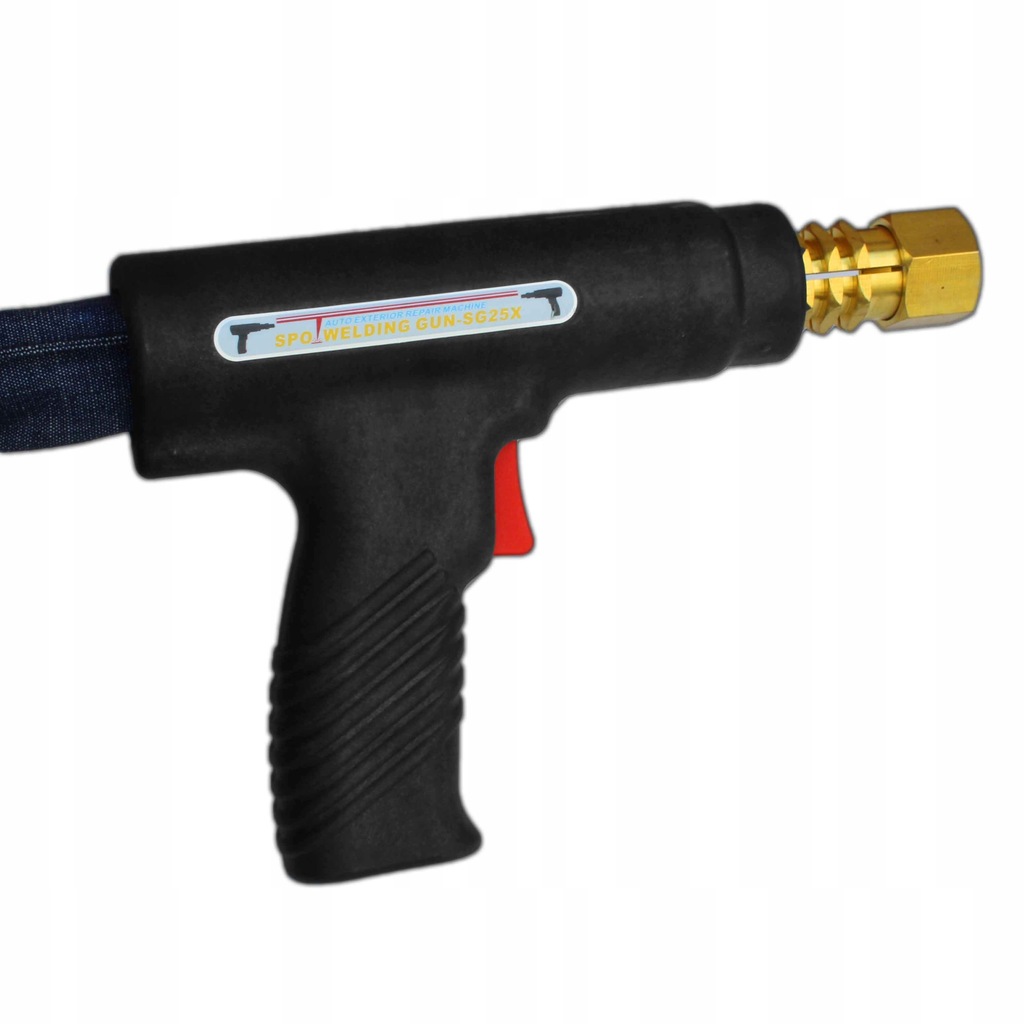

Робочий кабель з ручкою (пістолет) 2,2 м

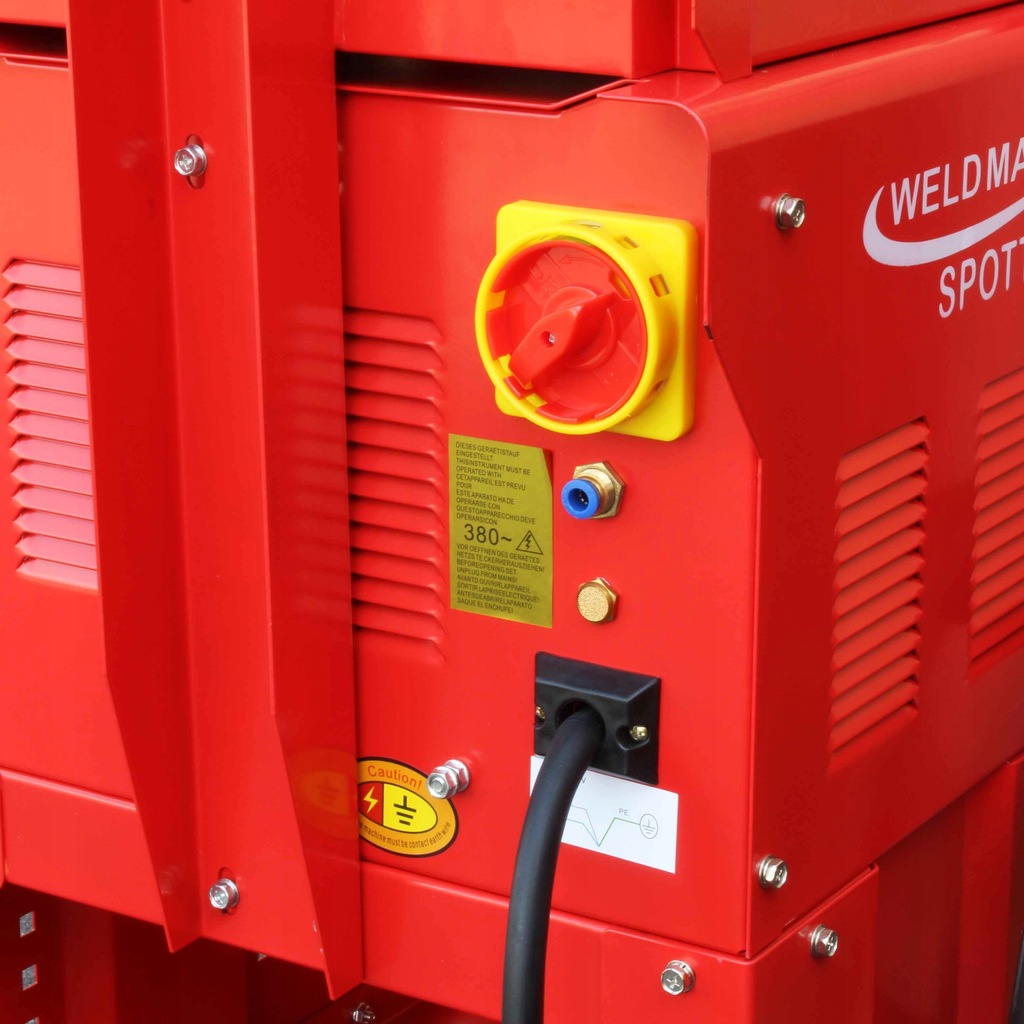

Кабель живлення 2,5 м
Масовий кабель із клемою заземлення 2 м
Тримач для зварювання гребінкою 6 пальців

ДОДАТКОВЕ ОБЛАДНАННЯ

Круглі шайби 12 мм: 30 шт.
Трикутні шайби: 5 шт.
Прямі шайби:
Прямі гвинтові шайби:
Гвинт M5 L=16 мм: 20 шт.
Гвинт M6 L= 16 мм: 20 шт L= 300 мм: 10 шт.
Електрод для гвинтів
Електрод для шайб круглий.
Електрод для шайб прямий
Електрод для роздавлювання нерівностей (утворюється після висмикування листового металу)
Двосторонній електрод для гофрованого дроту та точкового зварювання
Електродотримач для гофрованого дроту
Тримач для трикутних шайб
Складний наконечник
Ящик для витратних матеріалів

Зварювальний апарат з мікропроцесорним управлінням SPOTTER 9900 призначений для обробки листового металу:

у вигляді одностороннього зварювання,
Витягування (нагрівальними елементами різної форми),
Різання та нагрівання вугільним електродом.

Зварювальник має пам'ять останніх налаштувань, імпульсну функцію, необхідну для зварювання оцинкованого листа, і функцію зварювання HSS листа.

Сенсорний графічний дисплей LCD дозволяє інтуїтивно вибрати один з 10 режимів роботи з їх налаштуванням:

Параметри зварювання (час, струм, тип імпульсу)
Вибір матеріалу для зварювання: вуглецева сталь/оцинкована/нержавіюча сталь
Вибір товщини зварного матеріалу (0,6 мм/0,8 мм/1,0 мм/1,2 мм/1,5 мм/2,0 мм/3,0 мм/ 4,0 мм)
Індикатор температури зварювального апарату

Регулювання параметрів роботи можна здійснювати паралельно на сенсорному екрані або кнопками на панель спереду. Також на передній панелі є індикатор тиску стисненого повітря.

Зварювальний апарат має широкий спектр застосування як в майстернях, що виконують професійний кузовний ремонт для автомобільної промисловості, так і в промисловості.

ТЕХНІЧНІ ДАНІ:

Код: 106 133
Тип пристрою: SPOTTER 9900
Напруга живлення [В]: 400
Потужність струму живлення [кВА]: 22,8
Струм живлення [A]: 20-125
Зварювальний струм [A]: 11000
Напруга зварювального струму [V]: 1-15,5
Регулювання часу зварювання [мс]: 0-9900
Макс. товщина зварюваного матеріалу [мм]: 4+4
Клас захисту [IP]: 21
Розміри зварювальний апарат [см] : 62x55x136
Розміри зварювального апарату з візком [см]: 140x55x198
Вага зварника [кг]: 92

ПАНЕЛЬ УПРАВЛІННЯ:

Кольоровий сенсорний дисплей 7” .
Кнопки «Вгору» та «Вниз» для вибору параметра зварювання у вибраному режимі роботи.
Кнопки «плюс» і «мінус» для налаштування значення вибраного параметра зварювання у вибраному режимі роботи.
Кнопка для прийняття вибраного режиму зварювання.
Кнопки «Вліво» та «Вправо» для вибору режиму зварювання
Ручка регулювання тиску для пневматичних кліщів > захист налаштувань від випадкової зміни.
Манометр.

РЕЖИМИ РОБОТИ:

01 Нагрівання круглих шайб, електрод + нагрівальний елемент - регулювання струму: 30-100%.
02 Нагрівальні шайби - регулювання часу: 0-9900 мс трикутний пуансон з ручкою + трикутна шайба
03 Нагрівання гофрованого дроту електрод + гофрований дріт.
04 Одностороннє електродне зварювання листового металу.
05 Зварювання листів з перекриттям електродів - регулювання струму 30-100, без регулювання часу - на дисплеї відображається FFF - час залежить тільки від часу натискання курка пістолета).
06 Тримач вугільного електрода з осадкою-нагріванням і відпуском + вугільний електрод.
07 Нагрівання заклепок, електрод + нагрівальний елемент - регулювання струму: 30-100% регулювання часу: 0-9900 мс.
08 Здавлення нерівностей електрода - регулювання струму 30-100, без регулювання часу - на дисплеї відображається FFF - час залежить тільки від часу натискання курка пістолета).
09 Двостороннє зварювання пневматичними кліщами (рука + електроди), регулювання струму: 30-100%, регулювання часу: 0-9900 мс
10 Нагрівання прямих шайб з електродом + приварений елемент.

СТУПІНЬ ЗАХИСТУ

IP визначає ступінь стійкості пристрою до проникнення твердих речовин і забруднень водою. IP21 означає, що пристрій адаптований для роботи в закритих приміщеннях .

НАГРІВ КІНЦІВ

Режим роботи (1/7/10) прикріпивши кінець кабелю маси до матеріалу, який зварюється, виберіть піктограму відповідного режиму на панелі керування, а потім установіть робочі параметри.

Помістіть пістолет у вибране місце та натисніть на курок, щоб нагріти наконечник. Використовуйте перфоратор з гачком або інший інструмент (наприклад, Quick-puller), щоб відремонтувати поверхню. Після ремонту поверніть пуансон із гачком приблизно на 90°, щоб зняти шайбу.

ОДНОСТОРОННЕ ЗВАРЮВАННЯ ЛИСТА ЛИСТА

Режим роботи (4) кріплення кінця кабелю маси до матеріалу, що зварюється, використовуйте збірку гайковий ключ для розміщення електрода для одностороннього зварювання в пістолеті. На панелі керування виберіть режим, а потім задайте параметри роботи.

У разі розчавлення нерівностей, які утворилися після витягування листового металу, за допомогою монтажного ключа встановіть електрод для усунення нерівностей у пістолеті, а потім виберіть (8) на панелі та встановіть робочі параметри і починайте зварювання, як описано вище. Час зварювання триває до тих пір, поки натиснутий курок пістолета.

НАГРІВ ГОФРОДРОТУ

Режим роботи (3) прикріпивши кінець масового кабелю до матеріалу, який зварюється, за допомогою монтажного ключа розмістіть електрод для гофрований дріт в пістолет. Виберіть режим на панелі, а потім задайте параметри нагріву дроту.

Помістіть пістолет в отвір гофрованого дроту та притисніть електрод до дроту під кутом 90°. Натисніть на курок пістолета, щоб нагріти дріт до поверхні. Потім за допомогою ручки гребінця або дироколу з гачком відремонтуйте поверхню. Після ремонту зніміть дріт з поверхні.

ПОДОВЖЕННЯ-НАГРІВ-ВІДПУСК

Режим роботи (6) прикріпивши кінець кабелю маси до матеріалу, який зварюється, поставте тримач вугільного електрода і вугільний електрод у пістолеті. На панелі виберіть режим і задайте параметри роботи. Час зварювання триває до тих пір, поки натиснутий курок пістолета.

Помістіть кінець вугільного електрода та натисніть на курок пістолета. Після завершення охолодіть поверхню вологою тканиною або стисненим повітрям. Нагріта поверхня стискається і повертається у вихідне положення (осадка). Під час різання матеріалу дійте, як описано вище, за винятком фіксації електрода вертикально в точці різання.

РОБОТА З ПЕРФОРМАТОРОМ З ПНЕВМАТИЧНИМ ВАКУУМНИМ ПРИСОБОЮ

Для видалення листового металу також можна використовувати пробійник з пневматичною вакуумною присоскою. Для цього підключіть до перфоратора стиснене повітря за допомогою вакуумної присоски, прикладіть його до поверхні, що ремонтується, і відкрутіть вентиль, розташований на перфораторі. За допомогою дироколу знімаємо матеріал. Після закінчення обробки закрити кульовий кран.

ДВОСТОРОННЕ ЗВАРЮВАННЯ ПНЕВМАТИЧНИМИ ЩИПЦЯМИ

Налаштування сили щипців слід регулювати за допомогою ручки, розташованої на передній панелі (6 ). Ручка захищена від випадкової зміни значення.

Тиск стисненого повітря повинен бути встановлений між 6 і 8 барами, залежно від сили тиску, яку ми хочемо отримати: нижчий тиск – менша сила тиску, вищий тиск – більша сила тиску.

Натисніть ближчу зелену кнопку на кліщах, щоб затиснути електроди на зварюваних елементах, а потім натисніть другу зелену кнопку далі, щоб виконати зварювання. Після завершення зварювання щипці автоматично відходять від зварюваних елементів.

УНІВЕРСАЛЬНЕ ЗАСТОСУВАННЯ

Зварювальник може виконувати одностороннє зварювання та витягування та різання різних елементів кузова автомобіля

ЕФЕКТИВНІСТЬ

Сучасні технології і дисплей Вони забезпечують швидке і точне налаштування параметрів.

КОМФОРТ РОБОТИ

Інтуїтивно зрозумілий дисплей , який дозволяє вибрати режим роботи, а також перемикачі для регулювання часу зварювання і струм дозволяють вибрати параметри для власних потреб.

БЕЗПЕКА

Пристрій захищено системою захисту від перегріву, яка вимикає ланцюг пристрою, коли виявляється проблема. Через кілька хвилин пристрій охолоне до температури, яка дозволяє йому знову автоматично ввімкнутися.

ТРАНСПОРТ ТА МОБІЛЬНІСТЬ

Транспортний візок дозволяє вільно переміщати споттера в будь-яке місце.

Стан	Новий
Вага продукту з упаковкою	95 кг
Марк	Зварювальник
Код виробника	106 133
EAN (GTIN)	5902701750725
