Зварювальний апарат Spartus EasyTIG 208P AC / DC

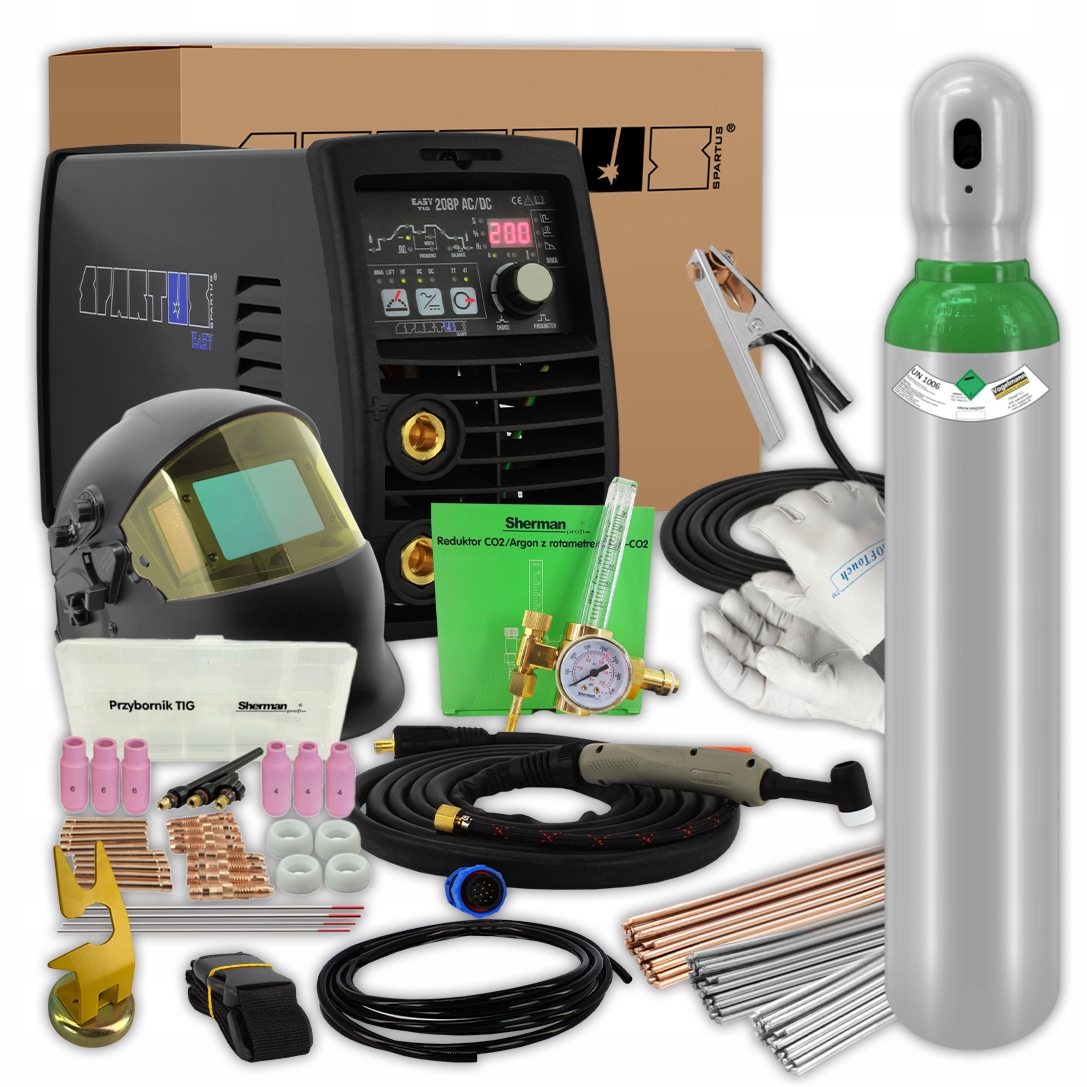

SPARTUS EASYTIG 208p AC/DC - зварювальний комплект #5

Марка:  Spartus |методи зварювання: TIG AC, TIG DC, MMA | джерело живлення: AC 230V/50HZ | зварювальний струм:   200A |&NBSP;ефективність:AC 35% 200A/DC 40% 170A < /B> < /P>

стандартне обладнання:

• SPARTUS® зварювальний апарат EasyTIG 208P AC/DC
• тримач TIG SPE 17 1B 4M
• масовий провід 3M
• шланг&газ
• керівництво користувача

Додаткове обладнання:

• VOGELMANNгазовий балонаргон - 8л 150 бар
• Шерманзварювальний шоломV5A
• weldas зварювальні рукавичкиweldas 10-1004l
• Sherman&NBSP;редуктор з ротаметром
• vogelmann&NBSP;набір з 36 елементів витратних матеріалів
• провід TIG12.64 1,6 мм
• провід tig308LSi 1,6 мм
• vogelmann провід tig er5356 1,6 мм

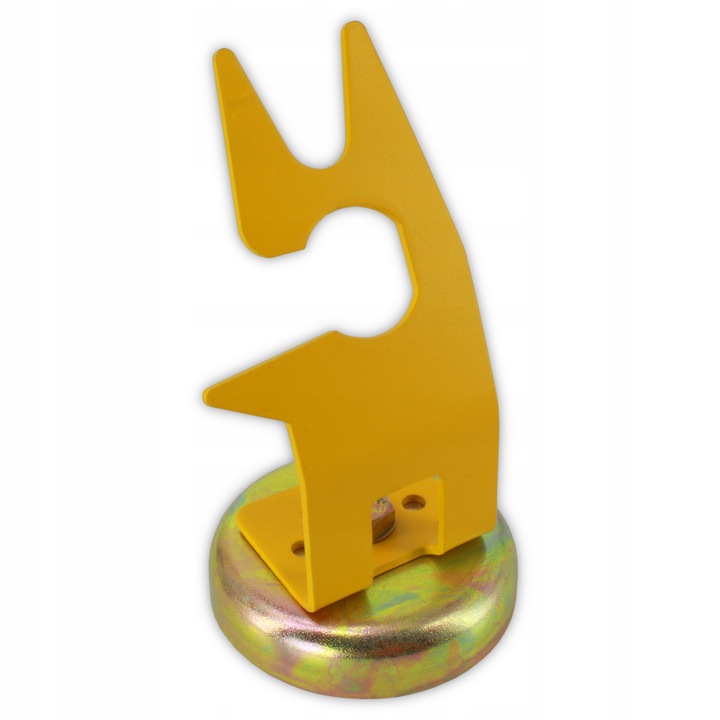

• Магнітний стенд tig

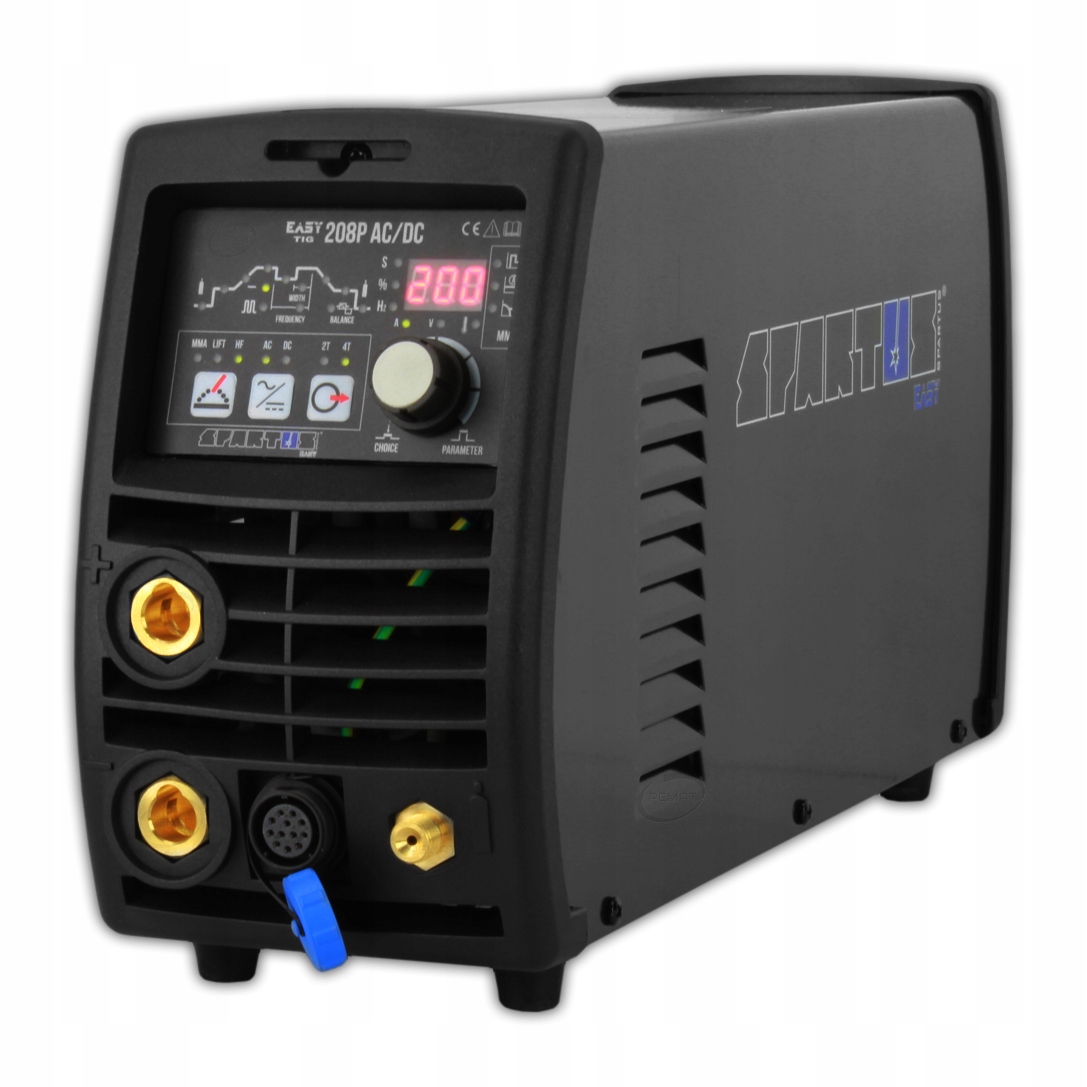

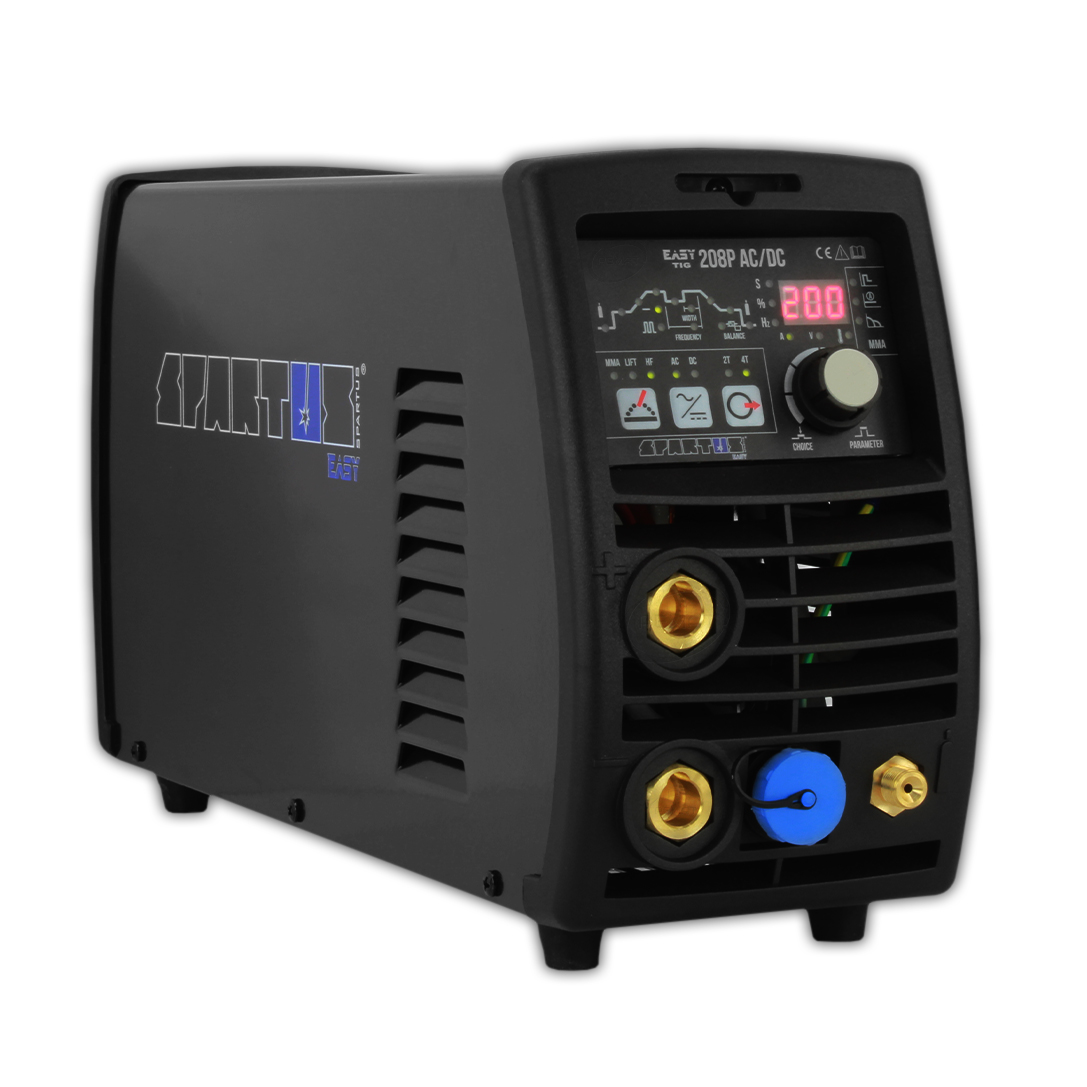

SPARTUS ®Easy TIG 208p AC / DC - це сучасні Інверторні зварювальні апарати з цифровим управлінням, побудовані на основі транзисторів IGBT < /b > і технології PWM .

це пристрій, розроблений і виготовлений для роботи в польових умовах. Маленький, легкий і універсальний. Ідеально підходить для зварювання нержавіючих і кислотостійких сталей і алюмінію.

вбудована функція зварювання з регульованим імпульсомдозволяє комбінувати навіть дуже тонкі елементи . Проста у використанні і інтуїтивно зрозуміла панельдозволяє точно контролювати всі основні параметри зварювання для методів TIG іmma .

зварювальний апарат оснащений рядом сучасних технологій, що підтримують роботу оператора, стабілізуючих вихідні параметри і оберігають   зварювальний апарат  від пошкоджень.

до них відносяться, зокрема:

• система управління MCU – негайно реагує на будь-які зміни.
• інтелектуальна система захисту зварювального апарату від перенапруги і перегріву.
• система безконтактного запалювання дуги HF - проста і безконтактна ініціація дуги в методі TIG.

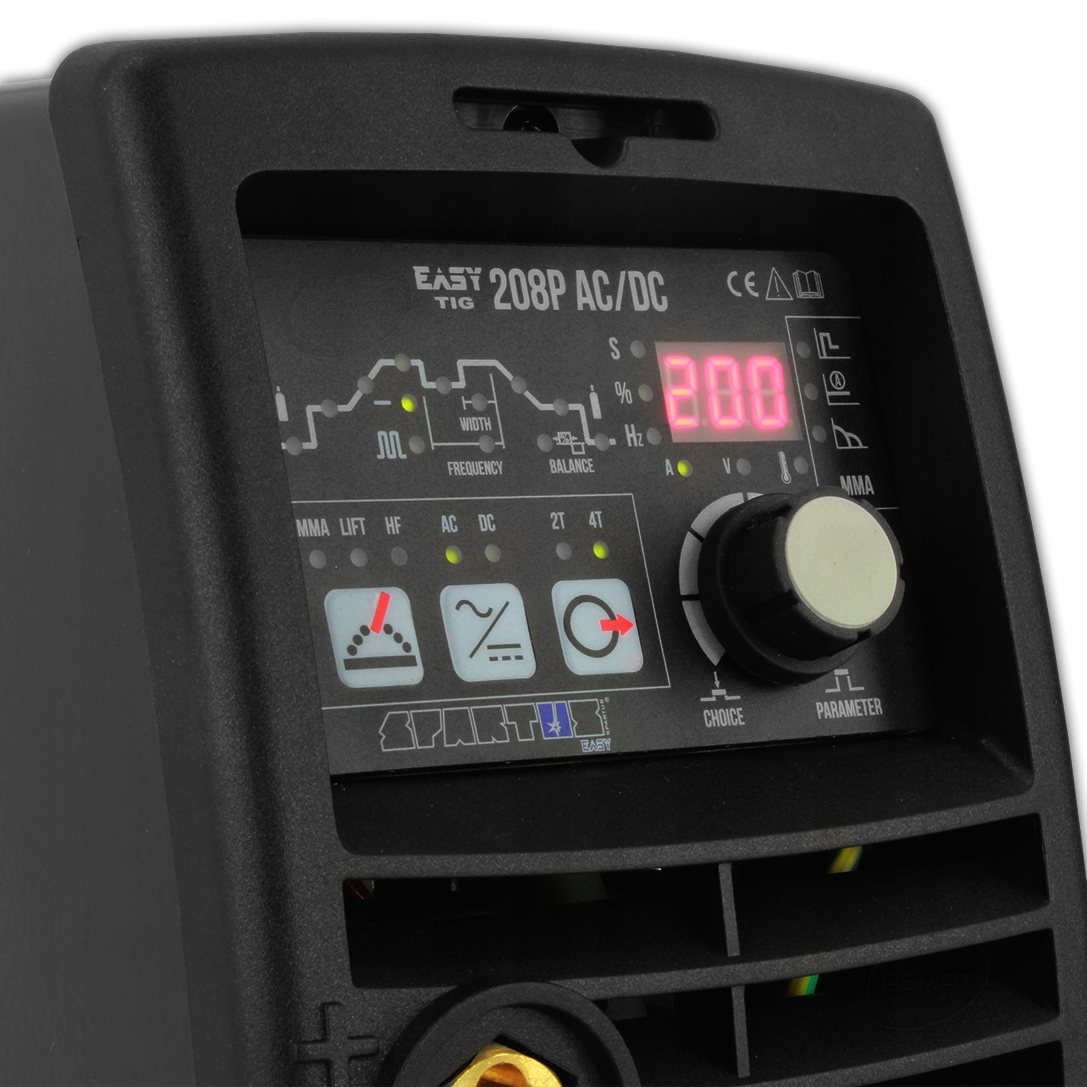

• цифрова панель управління-простота в експлуатації і настройка відповідних параметрів зварювання.

ТЕХНІЧНІ характеристики

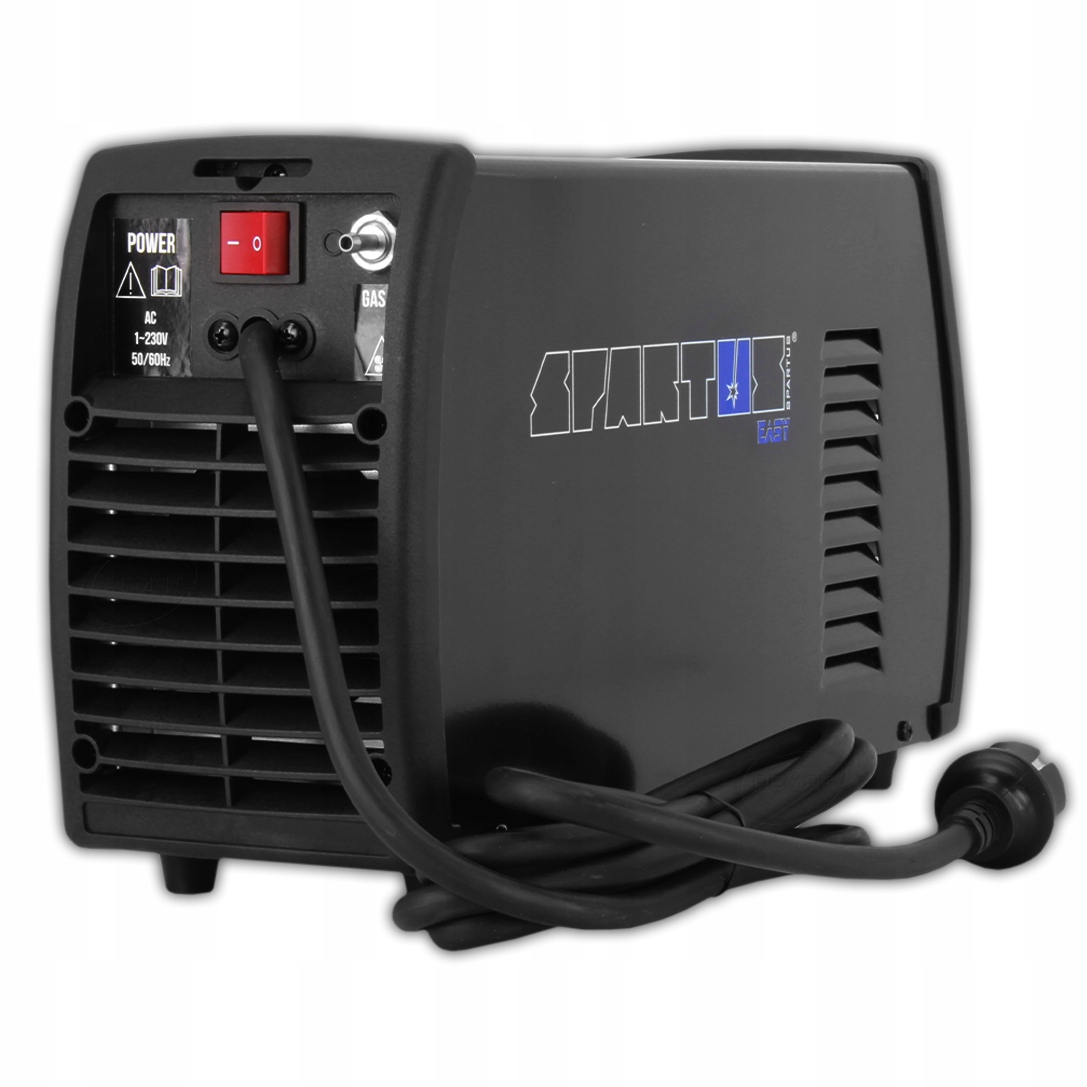

• напруга живлення:~1× 230 в ± 10% 50/60 Гц
• зварювальний струм TIG:AC 10 - 200A/DC 10 - 170A
• робочий цикл:TIG: AC 35%/DC 40%
<ПЕРЕДГАЗ:0-2s
• постгаз:0 - 10s
• час наростання струму:0-10s
• час падіння струму:0 - 10S
• імпульсний струм:AC 10 - 200A/DC 10 - 170A
• ширина імпульсу:5 - 95%
• частота імпульсу:0,5 - 200 Гц
• частота струму змінного струму:60 Гц
• форма хвилі змінного струму:прямокутна
• баланс змінного струму:10 - 99%
• режим роботи:2T/4T: так
• зварювальний струм mma:AC 10 - 170A/DC 10 - 170A
• напруга холостого ходу:79v
• споживаний струм:TIG DC 28a/TIG AC 33A / mma DC 41a / mma AC 39A
• коефіцієнт потужності:&NBSP; (cosφ): 0.6
• ефективність: ?: 85%
• клас захисту: ip21s
• вага:  8.7 кг
• розміри: 450 x 135 x 230mm

основою конструкції Системи обробки електроенергії зварювального апарату є електронні системи, виготовлені за технологією IGBT , що дозволяють працювати в діапазоні частот вище 200 кГц.

IP визначає ступінь захисту пристрою від попадання всередину твердих і водних забруднень. IP21S означає, що пристрій призначений для роботи в приміщенні.

робочий цикл заснований на 10-хвилинному періоді. Робочий цикл  40% означає, що після 4 хвилини роботи пристрою потрібно 6-хвилинну перерву . Робочий цикл 100% означає, що пристрій може працювати безперервно, без перерв.

пристрій SPARTUS®  Easy TIG 208p AC / DC  дає можливість зварювання електродом.

дозволяє регулювати динаміку зварювальної дуги . S укорочення довжини дуги супроводжується збільшенням зварювального струму, що призводить до стабілізації дуги.

зменшення значення дає м'яку дугу і меншу глибину плавлення, в той час як збільшення значення призводить до більш глибокого плавлення і можливості короткої дугового зварювання.

при заданому значенні великої функціїARC FORCE можна зварити, зберігаючи дугу мінімальної довжини і високу швидкість плавлення електрода.

функція HOT START

в народі називається Hot Start . Він працює в момент запалювання дуги, що призводить до миттєвого збільшення струму зварювання понад значення, встановленого зварювальником.

функція призначена для запобігання прилипання електрода до матеріалу і є великим полегшенням при освітленні дуги. При зварюванні дрібних деталей рекомендується відключити цю функцію, так як вона може викликати вигоряння зварного матеріалу.

TIG AC/DC

забезпечує зварювання методом tig струмом  змінним струмом . Це необхідно для зварювання алюмінію і його сплавів.

час від натискання кнопки в рукоятці рукоятки і відкриття газового клапана до моменту запалювання дуги.

зазвичай має бути більше 0,5 з для подачі захисного газу в вихід сопла пальника для захисту місця початку зварювання і вольфрамового електрода.

час подачі газу 0-10s

час від гасіння  дуги до закриття газового клапана для захисту від затвердіння зварювальної ванни від повітря і для охолодження вольфрамового електрода.

занадто короткий час може призвести до окислення зварного шва. При зварюванні в режимі TIG AC < /B > (змінний струм) цей час має бути більше.

час наростання струму 0 - 10С

час наростання струму  зварювання від початкового струму до заданого значення зварювального струму.

час падіння струму (DOWN SLOPE) 0 – 10s.

час падіння струму  зварювання від значення, встановленого до нуля або значення струму кратера.

функція впливає на  форма зварних швів y І фокус дуги.імпульсне зварювання також дозволяє зменшити кількість тепла, що подається на матеріал, і застосовується при зварюванні тонких матеріалів.

HF - безконтактне запалювання дуги

пристрій SPARTUS®Easy TIG 208p AC / DC оснащений іонізатором, що забезпечує безконтактне запалювання дуги.

частота, з якою змінюється значення імпульсу між струмом зварювання і струмом підстави.

функція корисна при зварюванні алюмінію. Чим вище частота зварювання і тим краще фокусування дуги.

відношення тривалості позитивної фази струму до негативної. зниження балансу призводить до того, що в матеріал надходить більше тепла, що призводить до більш вузького зварного шва і більш глибокого плавлення, а також знижує теплове навантаження на вольфрамовий електрод.

збільшення балансу  призводить до меншої кількості тепла в матеріал, забезпечуючи кращу очистку, широкий зварний шов і більш дрібне плавлення, але значно навантажує вольфрамовий електрод.

універсальна, найбільш часто використовувана форма хвилі для зварювання будь-якого матеріалу. Він генерує більше тепла в зоні зварювання, Більше плавлення,  , ніж інші форми.

TIG IMPULSE

імпульсна зварювання-це різновид точкового зварювання  TIG  , що дозволяє склеювати тонкі елементи завдяки дуже низькому тепловиділення в зоні з'єднання. Він полягає в циклічному короткочасному освітленні і згасанні дуги.

режим роботи 2t / 4T

2T-режим подвійної дії - натискання кнопки на рукоятці рукоятки викликає включення іонізатора і запалювання дуги. Зварювання здійснюється натисканням кнопки.

4T-чотиритактний режим - натискання кнопки в рукоятці рукоятки призведе до включення іонізатора і займання дуги, потім відпустіть кнопку і виконайте зварювання за допомогою кнопки. Повторне натискання кнопки завершить зварювання.

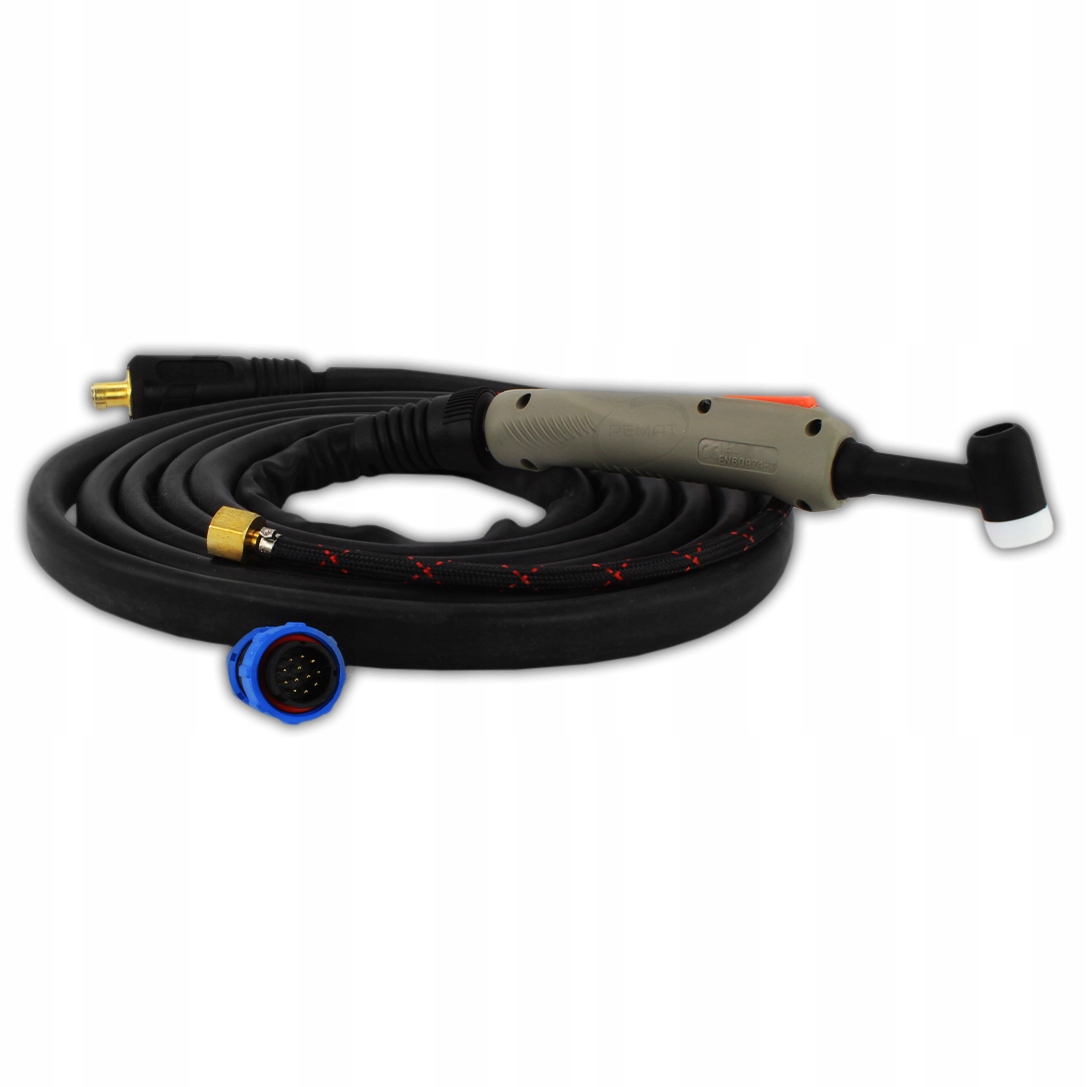

тримач (з жорсткою головкою пальника)  з газовим охолодженням для зварювання методом  TIG (летючим електродом).

ручка має можливість дистанційно регулювати струм в ручці < /B>, що значно полегшує роботу, змінюючи струм під час зварювання .

балон з аргоном класу 4.8 призначений для зварювання захисних газів та інших промислових застосувань. Циліндр заповнений високоякісної зварювальної сумішшю 99,998% аргону.

• клапан:21.8 X 1/14 DIN 477
• зміст:99,998% Аргон
• ємність:8l
• робочий тиск:150 бар
• кількість газу:~1,5 м3

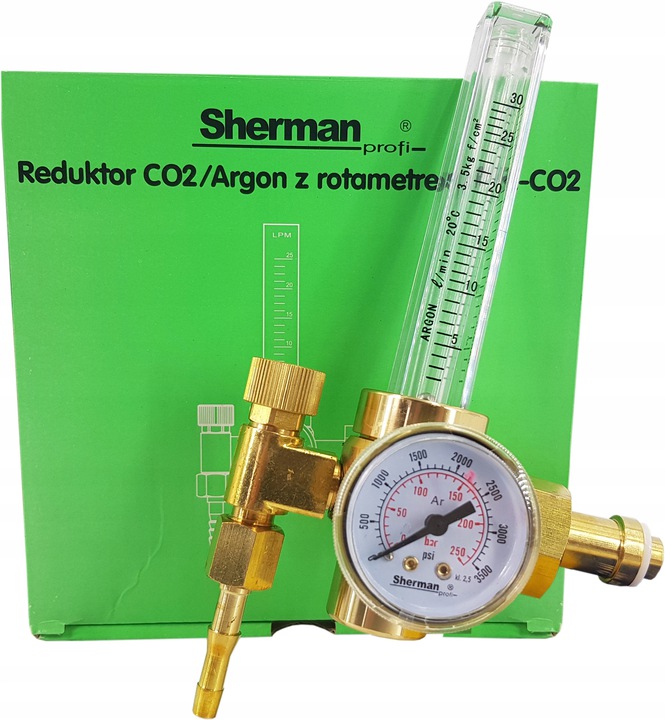

одноступінчатий циліндричний редуктор з ротаметром  Ar/CO2 являє собою безшумний редуктор зі змінним регулюванням тиску на виході.

цей редуктор дозволяє знизити тиск газів, що забираються з балона, до необхідного вихідного (робочого) тиску і забезпечує самовідновлюється підтримання цього тиску на максимально постійному рівні незалежно від змін тиску на вході.

• Номінальний тиск на вході: 185 бар
• діапазон тиску на виході:5 - 10 бар
• номінальна пропускна здатність:30 л/хв
• різьба на вході: W21.8x1/14
• різьба гайки на виході: G 1/4
• випускний патрубок: Ø6,3 мм
< /ul>

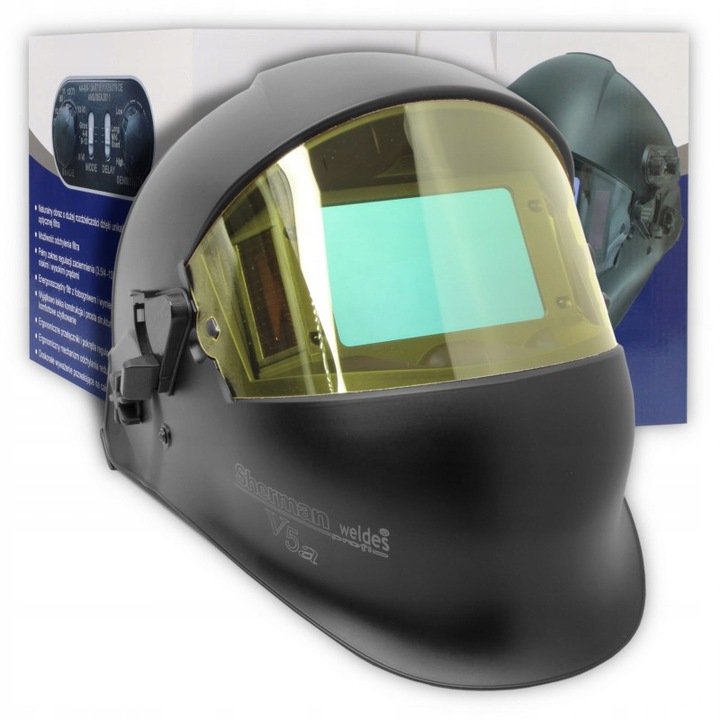

Sherman V5a зварювальний шолом
