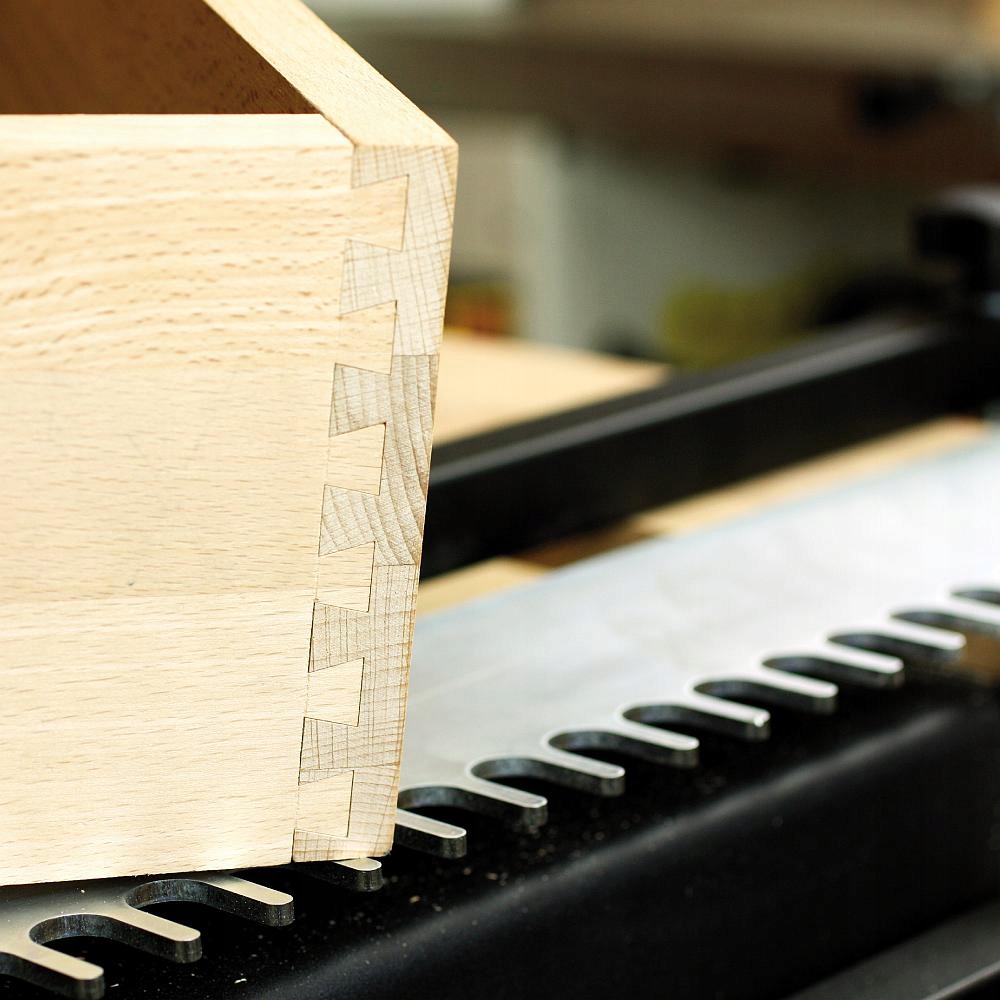

Пристрій для з’єднань типу «ластівчин хвіст» 610 мм із фрезою 12,7 мм

Завдяки з'єднувальному пристрою «ластівчин хвіст» можна легко і швидко створювати елегантні та естетичні з'єднання.

Пристрій підходить для всіх типів роутерів.

• Пристрій доступний у двох розмірах.

• Міцний сталевий корпус.

• Точний, вирізаний лазером шаблон із оцинкованого сталевого листа товщиною 4 мм.

• Шаблон має масивні ручки.

• Розсувні обмежувачі для легкої підгонки елементів до шаблону.

• Міцні сталеві затискачі.

• Просте налаштування та простий у використанні.

• Додаткове обладнання включає шаблони для виготовлення міні-з’єднань типу «ластівчин хвіст», шипоподібних з’єднань і відкритих з’єднань типу «ластівчин хвіст».

• Спеціальні кріпильні отвори, призначені для розташування упорів на шаблоні.

Параметри:

• Діаметр копіювального кільця: 15,8 x 4 мм

• Макс. діаметр основи фрезерного верстата: 180 мм

• Розмір шва: 12,7 мм 14 °

• Товщина заготовки: 11 - 25 мм

• Ширина заготовки: 610 мм

Пристрій призначений для виконання напівприхованих з'єднань типу "ластівчин хвіст" за допомогою ручних фрезерних верстатів і торцевих фрез. У виробництві висувних ящиків з масиву дерева найчастіше використовуються напівприховані з’єднання «ластівчин хвіст». Використовуючи додаткові шаблони, функції пристрою можна розширити та використовувати для виготовлення різних типів з’єднань, таких як шипові з’єднання, відкриті з’єднання «ластівчин хвіст», які можна використовувати у виробництві меблів з масиву деревини, шкатулок для коштовностей або у виробничих дерев'яних ящиках. Міцні та надійні затискачі забезпечують безпечне кріплення більших елементів.

Просто прикріпіть заготовку до корпусу пристрою, затисніть вибраний шаблон, відрегулюйте глибину різання та використовуйте копіювальне кільце, прикріплене до ручного фрезерного верстата, щоб відфрезерувати вибране з’єднання. Пристрій для виготовлення з'єднань "ластівчин хвіст" виготовлено в Чехії.

У комплект входить:

• Повне обладнання для виготовлення з’єднань типу «ластівчин хвіст»

• Шаблон 12,7 мм для виготовлення напівзакритих з’єднань типу «ластівчин хвіст»

• Копіювальне кільце D15,8 4мм

• Фреза HM для з’єднань «ластівчин хвіст» D12,7 x 12,7/14°, штифт 8 мм

• Детальна та зрозуміла інструкція користувача
