ПОРТАТИВНИЙ ЦИФРОВИЙ ТРАНЗИСТОРНИЙ ОСЦИЛОСКОП ВРУЧНИЙ

RĘCZNY PRZENOŚNY OSCYLOSKOP CYFROWY TRANZYSTOR EAN (GTIN) 5703644503917

Характеристика:

1. Зручний і 3 в 1: цей цифровий осцилограф, тестер електронних компонентів і функція генератора сигналу ШІМ об’єднані в одне ціле. Осцилограф має частоту дискретизації в реальному часі та смугу пропускання 500 кГц. Можна виміряти сигнали напруги до 400 В.

2. Визначте тип пристрою: у режимі осцилографа можна перевірити форму сигналу схеми, а в режимі тестування Mos можна перевірити різні типи транзисторів, які можуть визначити тип пристрою, полярність контакту, hFE, напруга стану, ємність переходу, опір, індуктивні компоненти тощо. Можна використовувати режим генератора сигналу, синусоїдний, імпульсний, трикутний або змінний сигнал.

3. Вихідний сигнал синусоїдальної частоти: Генератор сигналів має 5 вбудованих основних форм сигналу, вихідна частота синусоїдальної хвилі 1-10 кГц 0-3,3 В 50%, вертикальна чутливість від 10 мВ до 10 В, діапазон горизонтальної розгортки 1us-10s, більше даних про сигнали можна отримати за одиницю часу, що робить сигнал більш точним.

4. TFT-екран: осцилограф живиться від вбудованої батареї 1500 мА, яка повністю заряджається за 1-2 години за допомогою адаптера живлення 5 В 2 А і може працювати протягом 4 годин (зелений індикатор завершення /червоний індикатор зарядки). Цифровий кишеньковий осцилограф і тестер транзисторів має 2,4-дюймовий TFT-екран високої роздільної здатності з регульованим підсвічуванням. Кращий досвід читання та простий у використанні.

5. Багатоінтерфейсний дисплей: осцилограф може тестувати різні функції та підтримувати багатоінтерфейсний дисплей. Завдяки конструкції клавіатури зручніше працювати та вибирати різні режими тестових функцій.

6. Застосовні компоненти: осцилограф підтримує роботу в режимі онлайн з ПК, що особливо корисно для швидкого сполучення транзисторів, ідентифікації змішаних компонентів для лицьового монтажу та компонентів без слів, а також попередньої перевірки компонентів малих серій. Він може автоматично ідентифікувати та вимірювати різні транзистори, зокрема NPN та PNP транзистори, діоди, подвійні діоди тощо.

Специфікація:

Тип елемента: цифровий осцилограф
Матеріал: ABS
Основні параметри машини

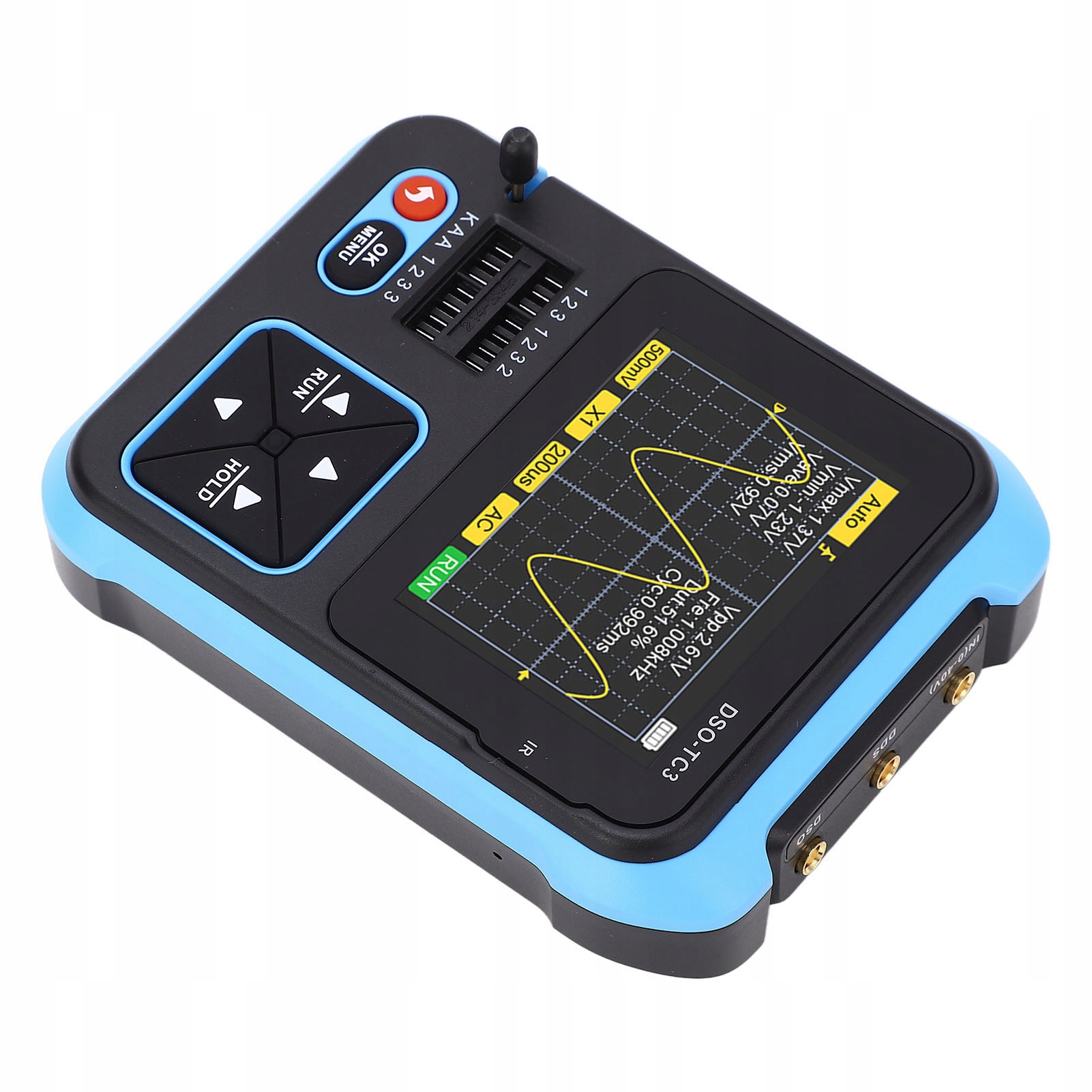

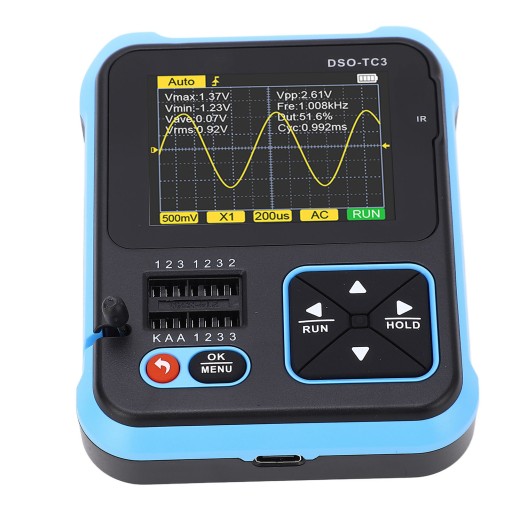

Модель DSO TC3
Дисплей 2,4-дюймовий кольоровий TFT-екран, світлодіодне підсвічування
Напруга живлення 1 x 803450 1500 мАг літій-полімерна батарея (поставляється з вбудованою батареєю)
USB Технічні характеристики заряджання типу C
Технічні дані підставки Цільна складна підставка
Параметри режиму цифрового осцилографа
Частота дискретизації в реальному часі 10 МВиб/с
Аналогова смуга пропускання 500 кГц
Вхідний опір 1 МО
Спосіб підключення змінного або постійного струму
Діапазон тестової напруги ±400 В
Вертикальна чутливість 10 мВ -10 В
Діапазон горизонтальної розгортки 1 мкс-10 с
Режим запуску Автоматичний, Нормальний, Одиночний
Тип запуску Наростаючий або спадаючий фронт
Закріплення форми хвилі Так
Автоматичне вимірювання Так
Параметри режиму тестування компонентів
Опис діапазону класу
Тріод β більше ніж 10 менше ніж 600 Збільшення hfe, базова напруга емітера Ube, lc/le, зворотний струм відсічення колектор-емітер lceo, lces, пряме падіння напруги на захисному діоді Uf
Діод Пряме падіння напруги Пряме падіння напруги, ємність переходу, зворотний струм витоку
Діод-регулятор напруги 0,01-4,5 В (Тестова зона 1 2 3) Пряме падіння напруги, зворотна напруга пробою
0,01-32 В (K A Test Area ) зворотна напруга пробою
Ємність затвора польової лампи JFET Cg, струм стоку ld при Vgs, пряме падіння напруги на захисному діоді Uf
Струм стоку ld IGBT при Vgs, пряме падіння напруги на захисному діоді Uf
MIOSTET Напруга ввімкнення Vt, затворний конденсатор Cg, стоковий резистор Rds, пряме падіння напруги захисного діода Uf
Однонаправлений тиристор Напруга ввімкнення на затворі
Двонаправлений тиристор Струм запуску
Ємність 25 пФ-100 мФ Значення ємності, коефіцієнт втрати напруги
Значення опору резистора 0,010-50 МО
Індуктивність 10 мкГн-1000 мкГ Значення індуктивності, опір постійному струму
Акумулятор 0. Значення напруги 1-4,5 В, позитивна та негативна полярності
Вхідна напруга 0-40 В Значення напруги
DS 18B20 0-85°C Температура
DHT1 0-60°C/5-95% вологості
Протокол декодування інфрачервоного пульта дистанційного керування Інфрачервоне кодування Відображення кодування користувача та кодування даних, добре відображення відповідної форми інфрачервоного сигналу
Параметри генератора сигналу
Синусоїда 1-10 кГц/0-3,3 В/50%
Квадратна хвиля 1-100 кГц/3,3 В/50 %
Пульсація 1-100 кГц/ 3,3 В/0-100 відсотків
Трикутна пульсація 1-10 кГц/0-3,3 В/50 %
Нахил 1-10 кГц/0-3,3 В/0-100 відсотків
Постійний струм 0-3,3 В
