⏺Функція:

✅Зручний і 3 в 1: цей цифровий осцилограф, тестер електронних компонентів і функція генератора ШІМ-сигналів об’єднані в одне ціле. Осцилограф має частоту дискретизації в реальному часі та смугу пропускання 500 кГц. Можна виміряти сигнали напруги до 400 В.

✅Визначити тип пристрою: режим осцилографа може перевірити форму сигналу схеми, тоді як режим тестування Mos може перевірити різні типи транзисторів, які можуть визначити тип пристрою, полярність контактів, hFE, напруга стану, ємність переходу, опір, індуктивні компоненти тощо. Можна використовувати режим генератора сигналів, синусоїдний, імпульсний, трикутний або змінний сигнал.

✅Вихідний сигнал синусоїдальної частоти: Генератор сигналів має 5 вбудованих основних форм сигналу, вихідна частота синусоїдальної хвилі 1-10 кГц 0-3,3 В 50%, вертикальна чутливість від 10 мВ до 10 В, діапазон горизонтальної розгортки 1 мкс -10 с, можна отримати більше даних про сигнали за одиницю часу, що робить сигнал більш точним.

✅TFT-екран: осцилограф живиться від вбудованої батареї на 1500 мА, яка повністю заряджається за 1-2 години за допомогою адаптера живлення 5 В 2 А і може працювати протягом 4 годин (зелений індикатор завершення/ червоний індикатор зарядки). Цифровий кишеньковий осцилограф і тестер транзисторів має 2,4-дюймовий TFT-екран високої роздільної здатності з регульованим підсвічуванням. Кращий досвід читання та простий у використанні.

✅Багатоінтерфейсний дисплей: осцилограф може тестувати різні функції та підтримувати багатоінтерфейсний дисплей. Завдяки конструкції клавіатури зручніше працювати та вибирати різні режими тестових функцій.

✅Застосовні компоненти: осцилограф підтримує роботу в режимі онлайн з ПК, що особливо корисно для швидкого сполучення транзисторів, визначення змішаних компонентів переднього монтажу та компонентів без слів, а також попередньої перевірки компонентів невеликих серій. Він може автоматично ідентифікувати та вимірювати різні транзистори, зокрема NPN та PNP транзистори, діоди, подвійні діоди тощо.

⏺Специфікація:

• Тип елемента: цифровий осцилограф
• Матеріал: ABS
• Основні параметри машини

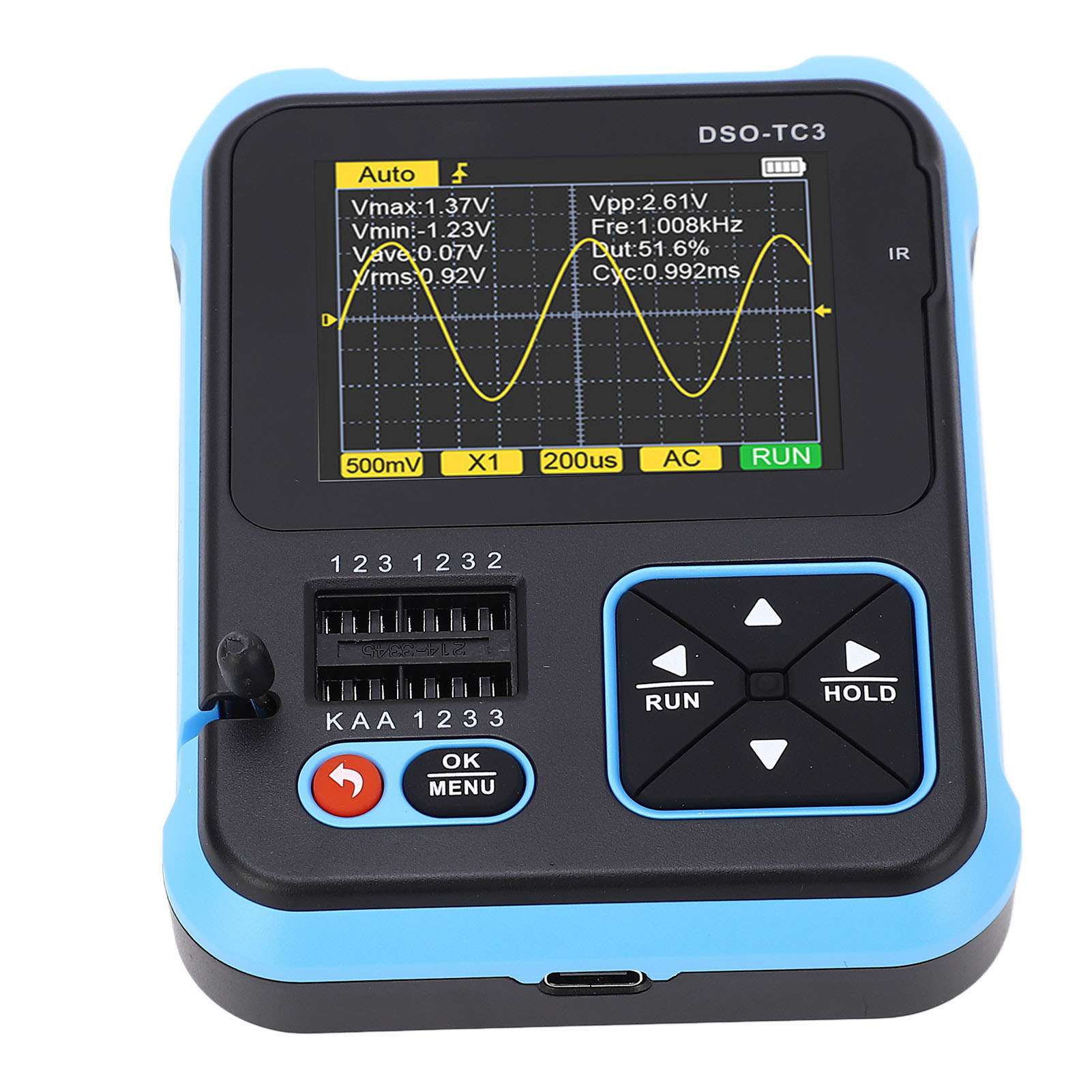

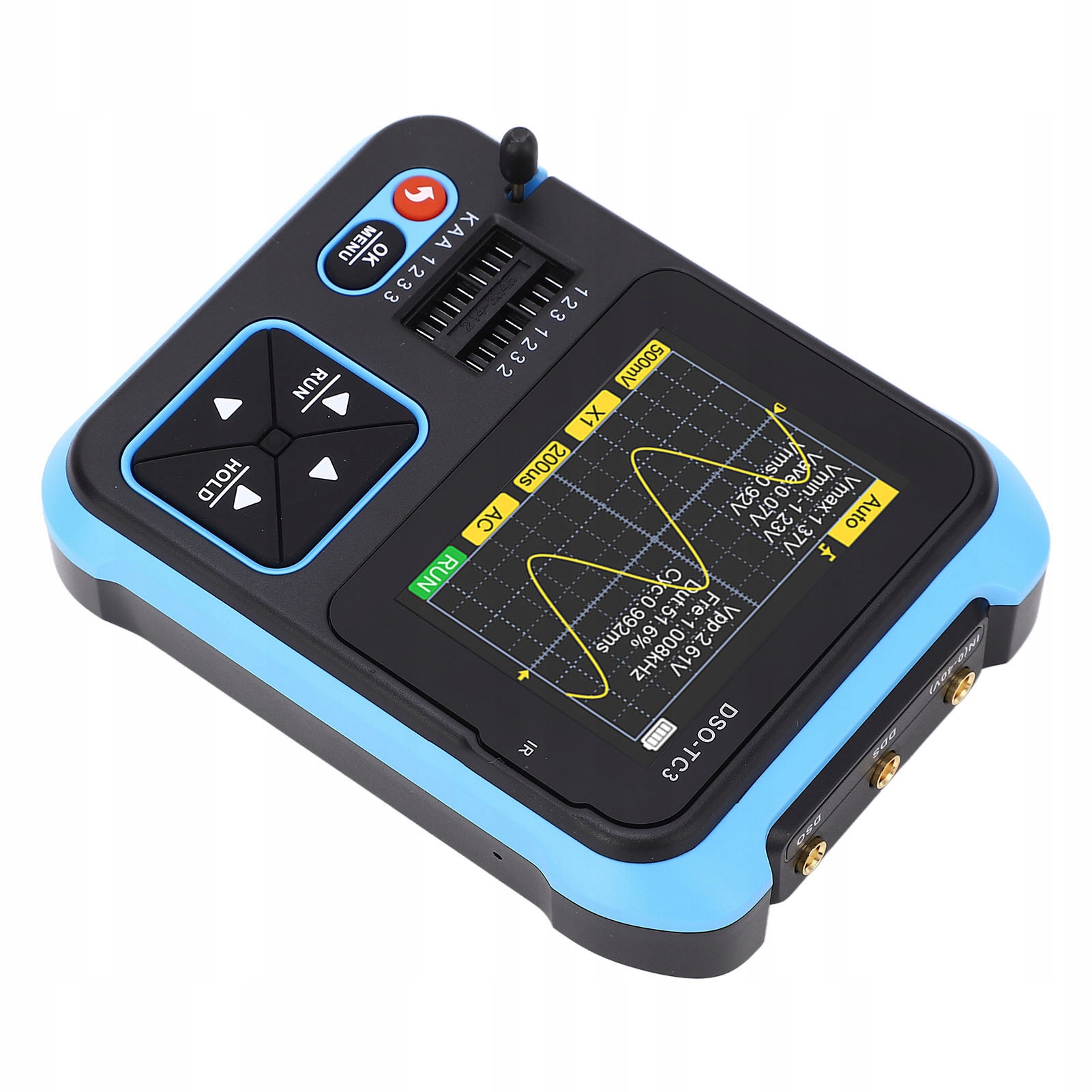

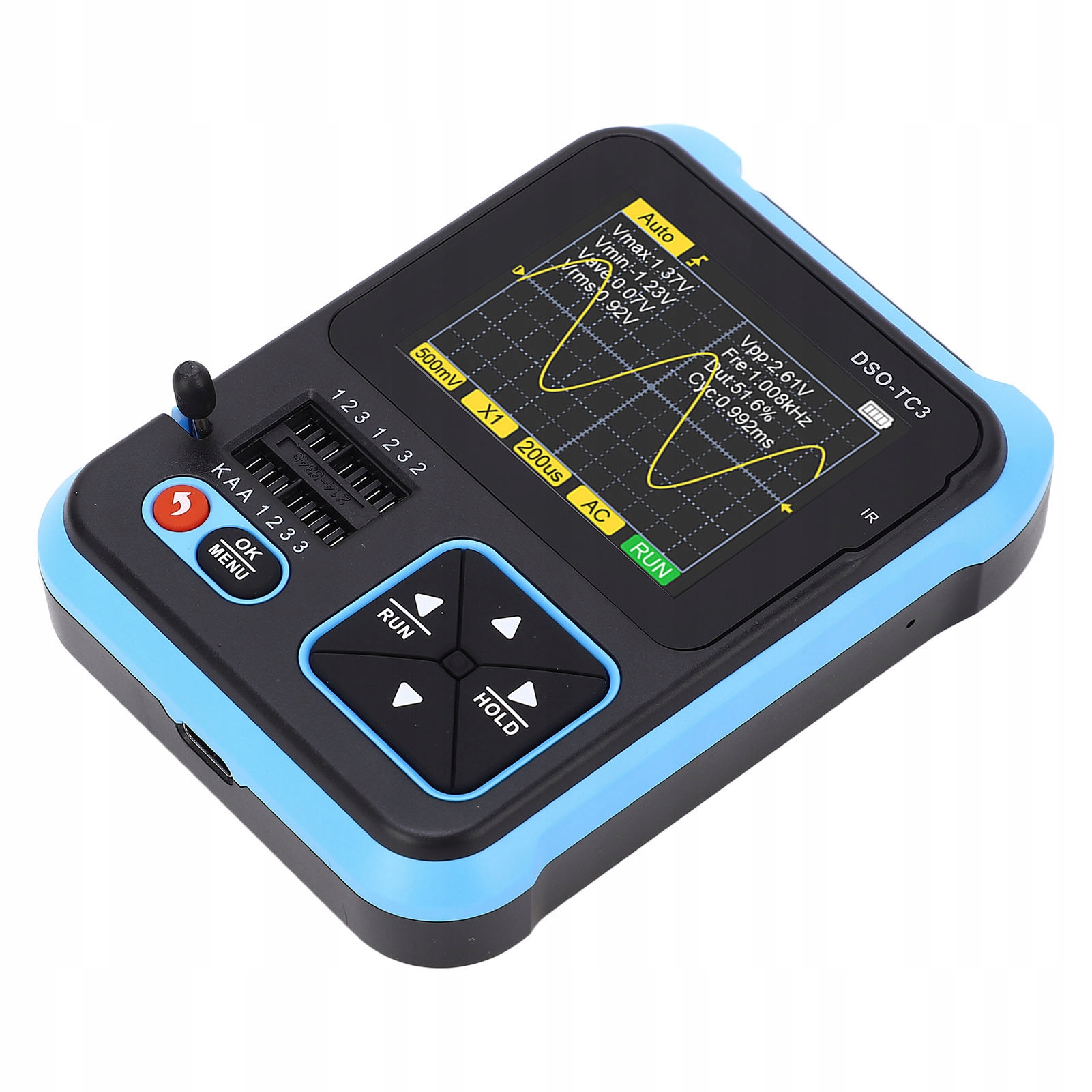

• Модель DSO TC3
• Дисплей 2,4-дюймовий кольоровий TFT-екран, світлодіодне підсвічування
• Напруга живлення 1 x 803450 1500 мАг літій-полімерний акумулятор (поставляється з вбудованим акумулятором)
• Технічні характеристики зарядки USB Type-C
• Технічні дані підставки Цільна складна підставка
• Параметри режиму цифрового осцилографа
• Частота дискретизації в реальному часі 10 МВиб/с
• Аналогова смуга пропускання 500 кГц
• Вхідний опір 1 МО
• Спосіб підключення змінного або постійного струму
• Діапазон тестової напруги ±400 В
• Вертикальний чутливість 10 мВ-10 В
• Діапазон горизонтальної розгортки 1 мкс-10 с
• Режим запуску Автоматичний, Нормальний, Одиночний
• Тип запуску Наростаючий або спадаючий фронт
• Заморожування сигналу Так
• Автоматичне вимірювання Так
• Параметри режиму тестування компонентів

• Опис діапазону класів
• Тріод β більше 10 менше 600 Збільшення hfe, напруга база-емітер Ube, lc/le, струм відсічки колектор-зворотний емітер lceo, lces, діод Захист від прямого падіння напруги Uf
• Діод Прямий падіння напруги Прямий падіння напруги, ємність переходу, зворотний струм витоку
• Діод-регулятор напруги 0,01-4,5 В (випробувальна зона 1 2 3) Прямий падіння напруги , зворотна напруга пробою
• 0,01-32 В (випробувальна зона K A) зворотна напруга пробою
• Ємність затвора JFET польової лампи Cg, струм стоку ld при Vgs, падіння напруги прямого падіння напруги захисного діода Uf
• Струм стоку IGBT ld при Vgs, пряме падіння напруги захисного діода Uf
• MIOSTET Напруга ввімкнення Vt, затворний конденсатор Cg, стоковий резистор Rds, пряме падіння напруги захисного діода Uf
• Двонаправлений тиристор Увімкнути напругу Напруга затвора
• Двонаправлений тиристор Струм запуску
• Ємність 25 пФ-100 мФ Значення ємності, коефіцієнт втрат Vloss
• Значення опору резистора 0,010-50 МО
• Індуктивність 10 мкГн-1000 мкГн Значення індуктивності, опір постійному струму
• Акумулятор 0. Значення напруги 1-4,5 В, позитивна та негативна полярності
• Вхідна напруга 0-40 В Значення напруги
• DS 18B20 0-85°C Температура
• DHT1 0-60°C/5-95% вологості
• Протокол декодування інфрачервоного пульта дистанційного керування Інфрачервоне кодування Відображення кодування користувача та кодування даних, добре відображення відповідної форми хвилі інфрачервоного випромінювання
• Параметри генератора сигналів
• Синусоїда 1-10 кГц/0-3,3 В/50%
• Прямокутна хвиля 1-100 кГц/3,3 В/50%
• Пульсова хвиля 1-100 кГц/3,3 В/0-100 відсотків
• Трикутна хвиля 1-10 кГц/0-3,3 В/50%
• Крутизна 1-10 кГц/0-3,3 В/0-100 відсотків
• 0-3,3 В постійного струму

⏺Список пакетів:

• 1 x Осцилограф
• 1 USB-кабель
• 3 x Тестовий кабель-гачок
• 1 x звичайний датчик
• 1 x посібник користувача
