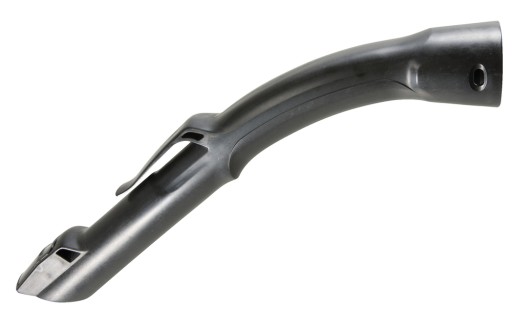

* Зігнута труба Makita для акумуляторного рюкзакового пилососа DVC265

новий оригінальний

( ЗІГНУТА ТРУБА КОМПЛЕКТ / DC BACKPACK VACUUM CLEANER )

• Виробник:  Makita
• Код виробника:  140G26-3

Технічні характеристики

Каталожний номер шлангів:

• ⌀28 мм:  1,5 м - 199388-4
• ⌀32 мм:  1 .0 м - 199453-9 (тільки для DVC 261, DVC265, DVC660, DVC665); 1,7 м - 199493-7

Каталожний номер прямої труби:

• 140G19-0

Застосування

акумуляторний рюкзаковий пилосос:

• DVC261
• DVC265
• DVC660
• DVC665

промисловий пилосос від мережі/батареї:

• DVC150L
• DVC860L

акумуляторний пилосос:

• DVC152L
• DVC154L
• DVC862L
• DVC864L

мережевий/електричний пилосос:

• VC1310L
• VC2211M
• VC2510L
• VC3210L
• VC3211M
• VC3211H

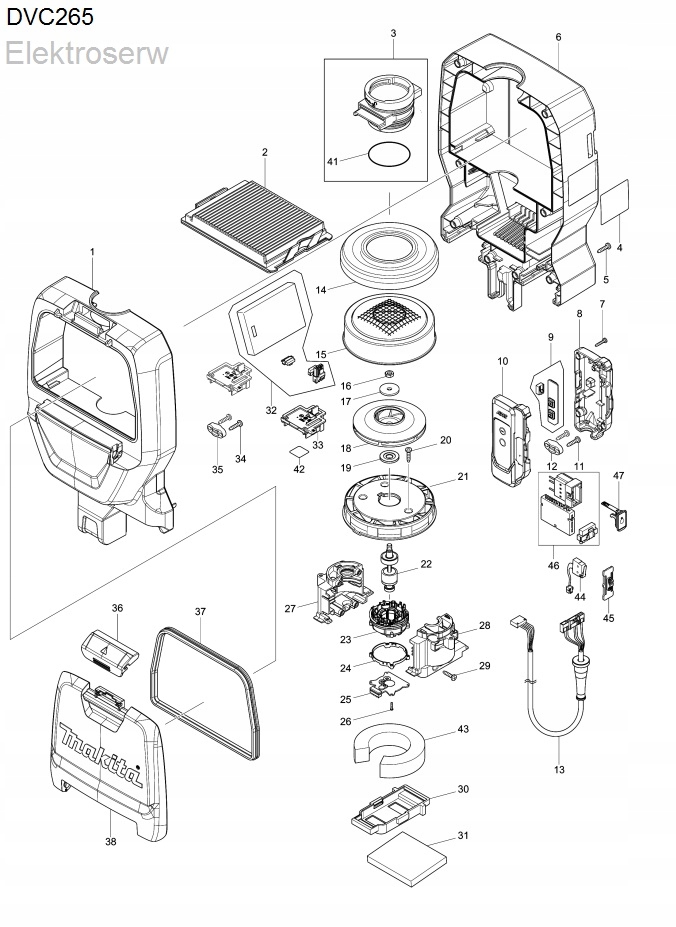

Перелік деталей для DVC265

позиція на схемі, каталожний номер, опис товару, кількість:

001; 140D62-1 Комплект верхнього корпусу;  1

C10; 263005-3  Паличка гумова 6;  4

C20; 422373-5  Амортизуючий обід A;  1

002-1; 127725-2  ФІЛЬТР В ЗБОРЕ;  1

C10; 153820-2 Набір клапанів;  1

003; 135771-1  Впускний комплект;  1

004; 854Y68-6  Паспортна табличка DVC265;  1

005; 266326-2  4X18 самонарізний гвинт із великою головкою;  8

006; 140F61-5  Комплект нижнього корпусу;  1

C10; 422374-3  Амортизуючий обід B;  1

007; 266130-9  Самонарізний гвинт з круглою головкою PT 3X16;  4

008; 183K75-1 Комплект корпусів перемикача;  1

C10; 818F55-5  Мітка перемикача A;  1

C20; 818F56-3  Мітка перемикача B;  1

009; 620949-4  Схема перемикача;  1

010; 183K75-1 Комплект корпусів перемикача;  1

C10; 818F55-5  Мітка перемикача A;  1

C20; 818F56-3  Мітка перемикача B;  1

011; 266326-2  4X18 самонарізний гвинт із великою головкою;  2

012; 687123-7  ЗАЩИТА НАТЯЖЕННЯ;  1

013-2; 699137-4  ШНУР ЖИВЛЕННЯ;  1

014; 422376-9  Кільце кронштейна;  1

015; 161804-6  Кришка вентилятора;  1

016-1; 252268-6 ШЕСТИГРАННИЙ. ГАЙКА М6;  1

017; 322407-3  Шайба 6;  1

018; 241851-4 Вентилятор 94;  1

019; 313062-2  Фланець;  1

020; 266326-2  4X18 самонарізний гвинт із великою головкою;  3

021; 456736-3  База вентилятора;  1

022-2; 619517-8  Лезо для рубання;  1

023; 629381-9  Статор;  1

024; 687464-1  ОПОРА;  1

025; 620526-2  Контролер B;  1

026; 266786-8  Гвинт самонарізний з плоскою головкою 2X10;  4

027; 183D13-1  Комплект корпусів двигуна;  1

028; 183D13-1  Комплект корпусів двигуна;  1

029; 266326-2  4X18 самонарізний гвинт із великою головкою;  4

030; 424837-5  ОПОРА A;  1

031; 424838-3  ФІЛЬТР ЗАДНЬОГО БЛОКУ;  2

032; 620942-8  Контролер;  1

033; 644808-8  Затискач;  2

034; 266326-2  4X18 самонарізний гвинт із великою головкою;  2

035; 687123-7  ЗАЩИТА НАТЯЖЕННЯ;  1

036; 123586-8  Засувка;  1

037; 424836-7  Прокладка;  1

038; 456739-7  Кришка контейнера для пилу;  1

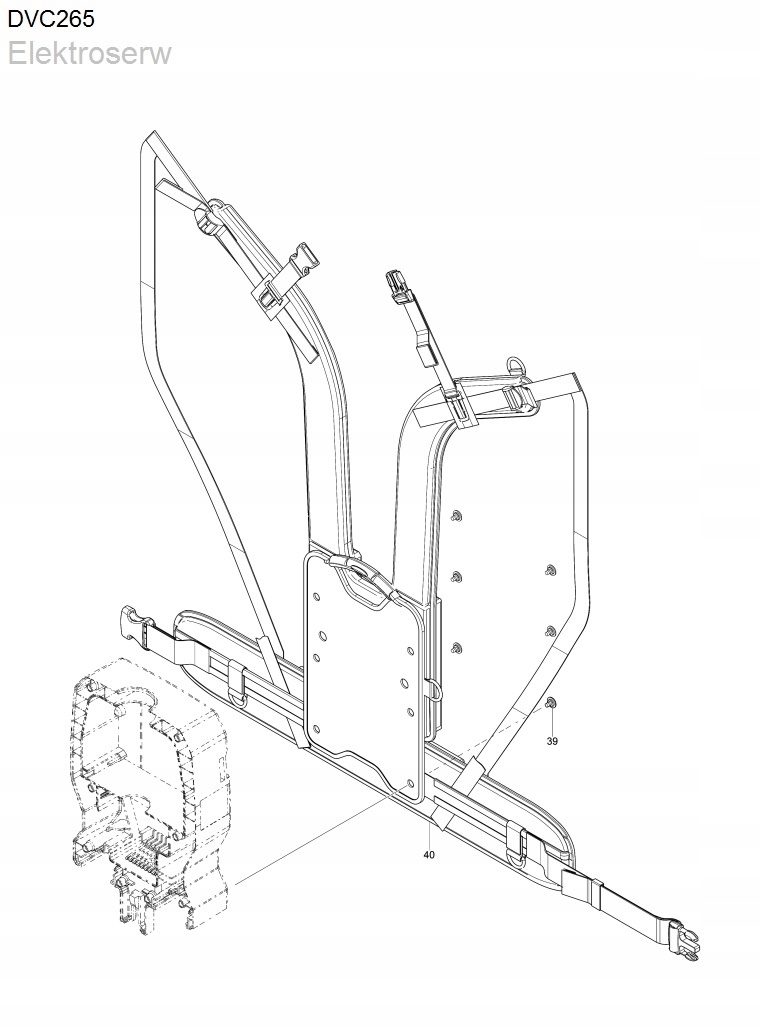

039; 265008-3 Гвинт з буртиком M5 з плоскою головкою;  6

040; 162469-7  джгут;  1

041; 213655-4  ущільнювальне кільце 56;  1

042; 854Y75-9  етикетка з серійним номером DVC265;  1

043; 422370-1  C ударний обід;  1

044; 632E26-0  Перемикач;  1

045; 458714-9  Важіль перемикача;  1

046; 620943-6  Допоміжний контролер;  1

047; 140G18-2 КОРПУС В КОМПЛЕКТЕ;  1

C11; 213A05-9  O-RING16;  1

C20; 818F57-1  Коркова етикетка;  1

A01; A-34235  ШЛАНГ КОМП 28-1,5;  1

C10; 417766-9  Наконечник шланга 38;  1

C20; 417191-4  ЗАМОК МАНЖЕТИ;  1

C30; 417586-1  Обмежувач;  1

C40; 417662-1  Втулка;  1

A02; 166116-2  СТРІЧКА ШЛАНГА;  1

A03-1; 197903-8  Набір пакетів;  1

A08; 417765-1  Кінець шланга 22;  1

A09; 424379-9  Наконечник шланга 24;  1

A12-2B; 198900-7  Комплект бездротового блоку;  1
